راهنمای نورپردازی نمای آجری؛ انتخاب بهترین چراغ، رنگ نور و تکنیک‌های اجرا در شب

صدها میلیون تومان صرف سفارش آجرهای نسوز دست‌ساز، برجسته‌سازی‌های رج‌چینی و اجرای الگوهای سه‌بعدی می‌کنید؛ اما شب‌هنگام با روشن شدن چند چراغ پرژکتوری معمولی، تمام آن عمق و هنر معماری در کسری از ثانیه محو می‌شود و نما شبیه به بنری مسطح و بی‌روح به چشم می‌آید. خاک پخته برخلاف سنگ‌های صیقلی، ساختاری متخلخل، بافتی باز و ماهیتی کاملاً مات دارد که نور مستقیم را می‌بلعد. اگر رفتار فیزیکی این بستر را نشناسید و به‌جای تراشیدن حجم‌ها، سراغ شستشوی نوری یکدست (Wall Washing) بروید، ارزش بصری و ریالی نمای ساختمان را زیر نور تخت و بی‌کنتراست قربانی کرده‌اید.

با پایان کار نماچینی و پیش از باز شدن داربست‌ها، آزمون اصلی جلوه بصری ساختمان فرا می‌رسد: آجر بدون سایه‌هایش زنده نیست. راز درخشش بافت و رج‌چینی، به‌کارگیری تکنیک تابش مایل یا وال‌گریزینگ (Wall Grazing) است؛ زاویه‌ای بسیار بسته و مماس که باعث می‌شود برآمدگی هر خشت، سایه‌ای عمیق و میلی‌متری روی رج زیرین بیندازد. خلق این تضاد نوری زنده مستلزم انتخاب دقیق زاویه پخش لنزهای فوق‌باریک، جانمایی مهندسی‌شده چراغ‌ها از جداره و آب‌بندی مطمئن اتصالات در برابر تغییرات جوی است.

در این راهنمای جامع مهندسی، متغیرهای محاسباتی و اجرایی نورپردازی آجر را گام‌به‌گام بررسی می‌کنیم؛ از فرمول فاصله نصب چراغ تا پای دیوار بر اساس ارتفاع نما و تنظیم دمای رنگ نور (کلوین) برای برجسته کردن گرمای خشت، تا مهار خیرگی با لنزهای لانه‌زنبوری (Honeycomb)، توکار کردن کابل‌کشی‌ها و مدیریت حرارت با هیت‌سینک‌های دایکست. هدف، دستیابی به نمایی باشکوه و بدون نقص فنی است، پیش از آنکه باز کردن زودهنگام داربست‌ها هزینه‌های سنگین دوباره‌کاری و کرایه بالابر را به پروژه تحمیل کند.

نکته مهم: قانون طلایی روشنایی در سطوح متخلخل خاک پخته یک اصل ساده است: نور مستقیم، بافت آجر را از بین می‌برد؛ تنها زاویه مایل و بازی سایه‌ها به رج‌چینی جان می‌بخشد. سنگ بازتابنده نور است، اما آجر حجم می‌سازد و به سایه‌پردازی ریزمقیاس نیاز دارد.

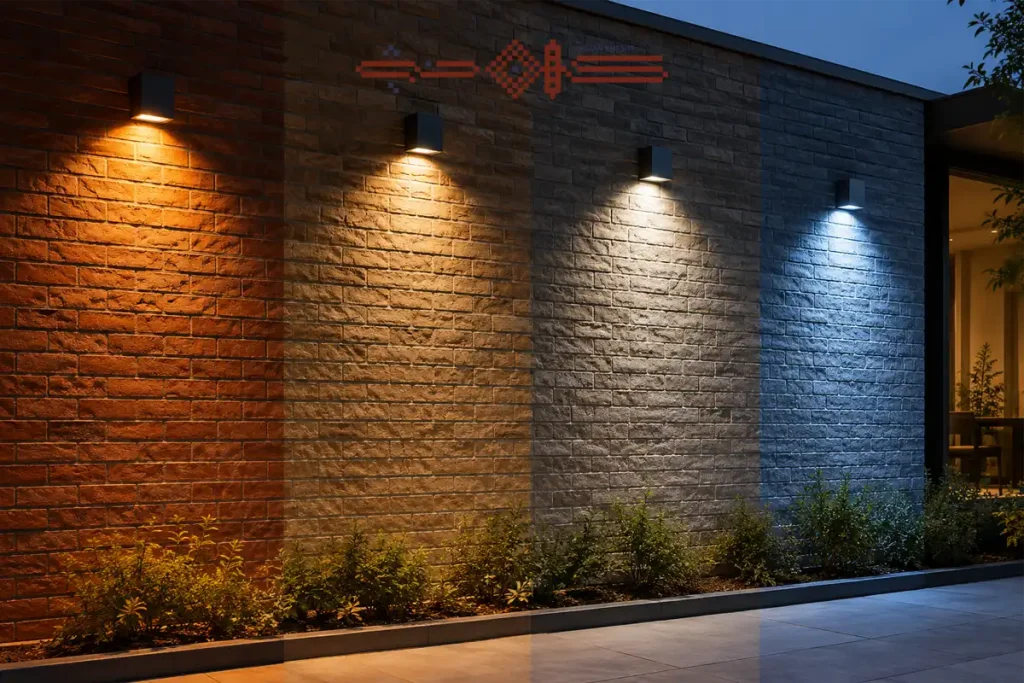

چالش تغییر ماهیت رنگ آجر در شب؛ کالیبراسیون دمای کلوین (CCT) متناسب با پایه معدنی آجر نما

وقتی دست‌تان را روی رج‌چینی یک دیوار آجری می‌کشید، زبری دانه‌های معدنی، اثر پخت کوره و رسوبات آهن را زیر انگشتان حس می‌کنید. این دانه‌ها مانند آینه‌های ریز و انتخابی عمل می‌کنند. آجر قرمز سرشار از اکسید آهن سه‌ظرفیتی (Fe₂O₃) است؛ یعنی ساختار شیمیایی آن پیوند مستقیمی با طول‌موج‌های بلند نور (طیف‌های گرم قرمز و نارنجی) دارد و تنها آن‌ها را با کیفیت مطلوب بازمی‌تاباند.

اگر یک پروژکتور ۴۰۰۰ یا ۵۰۰۰ کلوین با نور سرد و یخی را روبه‌روی این دیوار نصب کنید، نوری به آجر می‌تابانید که مملو از طول‌موج‌های کوتاه آبی و سبز است. خاک رس توان بازتاب این طیف‌ها را ندارد و آن‌ها را می‌بلعد. در نتیجه، آجر قرمز فاخر نما به متریالی مرده و کدر تبدیل می‌شود و در چشم ناظر، همچون سطحی سیمانی و رنگ‌پریده به نظر می‌رسد. همین قاعده فیزیکی برای آجرهای منگنزی تیره یا شاموتی کرم‌رنگ نیز با نسبت‌های طیفی متفاوتی تکرار می‌شود.

جدول مهندسی کالیبراسیون کلوین بر پایه ساختار معدنی آجر

به جای تکیه بر توصیف‌های سلیقه‌ای و مبهم نظیر «نور زرد ملایم» یا «نور آفتابی»، از این جدول استاندارد برای تعیین مشخصات فنی نقشه‌های فاز دو روشنایی استفاده کنید:

نوع آجر نما	اکسید و رنگدانه غالب	بازه کلوین استاندارد (CCT)	نتیجه بصری و خطای فاحش اجرایی
قرمز سنتی، قزاقی و انگلیسی	اکسید آهن سه‌ظرفیتی (Fe₂O₃)	۲۲۰۰K تا ۲۵۰۰K (Amber / Warm)	تشدید عمق سرخی و اصالت خشت؛ خطای بحرانی: استفاده از ۴۰۰۰K که سطح آجر را خاکستری و مرده می‌کند.
شاموتی، اخرایی و زرد رسی	اکسید آلومینیوم و تیتانیوم	۲۷۰۰K تا ۳۰۰۰K (Warm White)	بازتاب گرمای باوقار کویری؛ خطای بحرانی: کلوین بالای ۳۵۰۰K که زردی نما را به رنگ‌پریدگی گچی تبدیل می‌کند.
قهوه‌ای، موکا و بلک نسوز	اکسید منگنز (MnO₂) و اکسید آهن دوظرفیتی	۲۷۰۰K تا ۳۰۰۰K (مشروط به زاویه مایل)	تفکیک دقیق سایه‌ها در عمق رج‌ها؛ خطای بحرانی: نور مهتابی که بافت تیره را مات و غبارگرفته نشان می‌دهد.
سفید رسوبی، طوسی و بتنی	کائولن خالص و کربنات کلسیم	۳۵۰۰K تا ۴۰۰۰K (Neutral White)	تفکیک تمیز بندکشی و خطوط مدرن؛ خطای بحرانی: نور زیر ۳۰۰۰K که نما را زرد، فرسوده و دودزده جلوه می‌دهد.

خط قرمز کیفیت نور: فراتر از کلوین با شاخص CRI و طیف R9

تنظیم کلوین تنها نیمی از مسیر مهندسی روشنایی است؛ نیم دیگر ماجرا به خلوص طیف بازمی‌گردد. در پروژه‌های آجرنما، تهیه منبع نوری با شاخص تفکیک رنگ عمومی (CRI ≥ ۸۰) کافی نخواهد بود. مصالح رسی به دلیل بافت ریزدانه و طیف‌های گرم نهفته، نیازمند شاخص تفکیک رنگ بالاتر از CRI ≥ ۹۰ هستند.

نکته تعیین‌کننده‌ای که اغلب در برگه مشخصات فنی چراغ‌ها نادیده گرفته می‌شود، شاخص R9 در چیپ ال‌ای‌دی است. بسیاری از تجهیزات متداول در بازار، علی‌رغم درج برچسب CRI 80، شاخص R9 (توان بازتاب طیف قرمز اشباع) بسیار پایینی دارند که گاه به صفر یا حتی مقادیر منفی می‌رسد.

هنگام سفارش چراغ برای برجسته‌سازی بافت و متریال آجر، این دو معیار را الزامی کنید:

• مقدار R9 ≥ ۵۰ به صورت صریح در برگه آزمایشگاهی فتومتریک (گزارش اسپکترومتر) درج و تایید شده باشد.
• گام مک‌آدام (MacAdam Ellipse) منبع نور حداکثر روی Step 3 محدود شود تا تمام وال‌واشرها و پروژکتورها در طول نما، نوری یکنواخت و بدون کوچک‌ترین دوگانگی رنگ پرتاب کنند.

هنگامی که این کالیبراسیون طیفی با زاویه تابش مایل و مماسی (Wall Grazing) همراه شود، آجر در شب همان جلوه‌ای را بازمی‌یابد که معمار در زیر نور خورشید عصرگاهی برای آن خلق کرده است: زنده، گیرا، دارای عمق و سرشار از گرمای اصیل متریال.

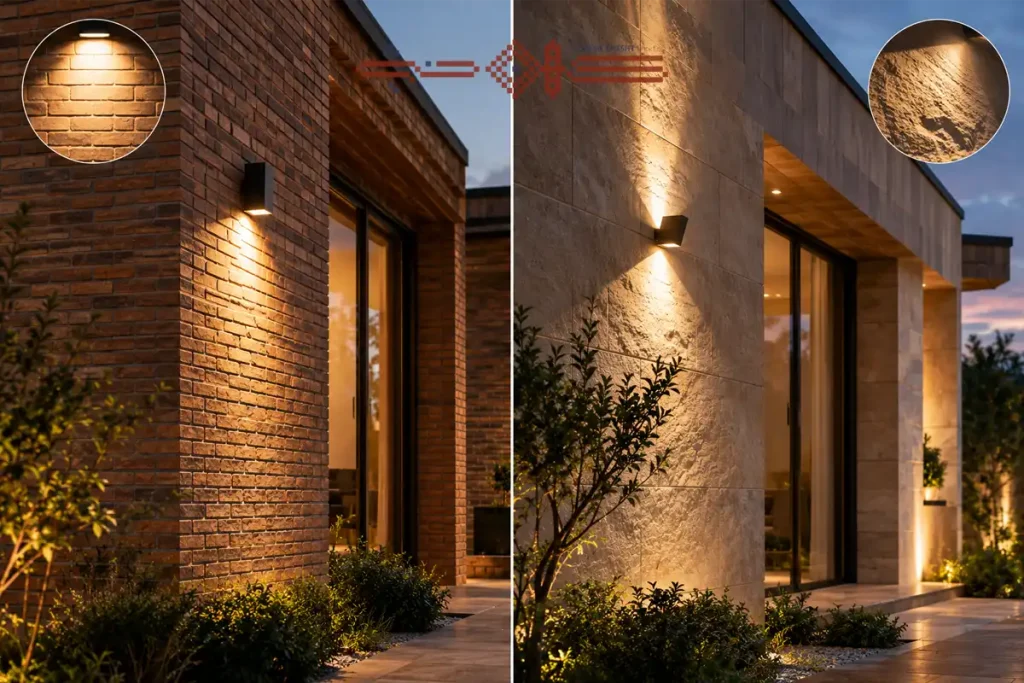

تضاد فیزیکی سنگ صیقلی با خاک پخته؛ تحلیل رفتار بازتاب پخشی و برتری وال‌گریزینگ بر وال‌واشینگ

وقتی باریکه نور به سطح صیقلی سنگ یا ورق‌های کامپوزیت می‌تابد، پرتوها را همانند آینه با زاویه‌ای معین کمانه می‌دهد؛ اما در خاک پخته، میلیاردها حفره میکروسکوپی هر فوتون تابیده‌شده را درجا خرد کرده و بدون ایجاد لکه درخشش زننده، نوری نرم و مات در فضا می‌پراکنند.

دست‌تان را که روی پیشانی یک قالب آجر سنتی یا نسوز بکشید، زبری دلنشین دانه‌های سیلیس و ناهمواری‌های برآمده از کوره را لمس می‌کنید. این زبری فیزیکی، میدان نبردی جذاب میان فوتون‌های نور و ذرات رس است. برای مهندسان نورپردازی، شناخت این رفتار فیزیکی دقیقاً مرز میان خلق یک شاهکار چشم‌نواز شبانه و یک اجرای ناموفق ساختمانی است. بیایید ببینیم وقتی نور با این مصالح کهن روبه‌رو می‌شود، چه رخدادهایی در مقیاس میکروسکوپی رقم می‌خورد.

فیزیک بازتاب نور در آجر؛ چرا خاک پخته آینه‌بازی بلد نیست؟

بر پایه قانون بازتاب پخشی لمبرت، شدت نور بازتاب‌یافته از سطوح متخلخل با کسینوس زاویه نسبت به خط عمود بر سطح تغییر می‌کند. حاصل این رفتار فیزیکی آن است که ناظر از هر زاویه‌ای (چه مایل و چه مستقیم) به دیوار نگاه کند، درخشندگی ظاهری متریال کاملاً یکنواخت، مات و فاقد هرگونه خیرگی موضعی باقی می‌ماند.

در اپتیک ساختمانی، رفتار سنگ‌های گرانیت یا تراورتن ساب‌خورده بر پایه بازتاب آینه‌ای شکل می‌گیرد؛ وضعیتی که در آن زاویه تابش پرتو با زاویه بازتابش دقیقاً برابر است و لکه‌های نوری درخشان یا برق‌زدگی‌های زننده روی نما پدید می‌آورد. در نقطه مقابل، آجر نما به دلیل فقدان لایه لعاب شیشه‌ای، ضریب بازتاب آینه‌ای نزدیک به صفر دارد. سطح متخلخل آجر، فوتون‌ها را به شکل کاملاً همسان‌گرد در تمامی جهات نیم‌کره فوقانی پخش می‌کند.

اینجاست که شاخص ضریب بازتاب نوری یا همان LRV نقشی کلیدی در محاسبات روشنایی شما ایفا می‌کند:

• آجرهای قرمز اخرایی و قهوه‌ای منگنزی: با داشتن ضریب بازتاب نوری بین ۱۰٪ تا ۱۸٪، عطش فوتونی بسیار بالایی دارند و بخش عمده طیف نوری را جذب می‌کنند؛ در نتیجه برای اینکه هویت بصری خود را در تاریکی شب به نمایش بگذارند، نیازمند شار نوری متمرکزتری هستند.
• آجرهای شاموتی، خردلی و کرم رسی: دارای ضریب بازتاب نوری بین ۲۵٪ تا ۴۲٪ هستند. این آجرها بدون بازتاب پرتوهای گزنده، نور را به شکلی مخملی و یکدست در امتداد نما می‌گسترانند.

موتور تولید سایه‌های خرد؛ وال‌گریزینگ چگونه به نما جان می‌بخشد؟

تابش نور با زاویه پرتاب باریک ۱۰ تا ۳۰ درجه از فاصله‌ای بسیار نزدیک به سطح، پرتوها را بر فراز ناهمواری‌های یک تا پنج میلی‌متری آجر و بندکشی‌های عمیق لغزانده و سایه‌روشن‌های تندیس‌وار با نسبت درخشندگی بیش از ۶ به ۱ پدید می‌آورد.

وقتی لنزهای باریک‌تاب، باریکه نور را با زاویه مماسی تند (۱۰ تا ۲۵ درجه) روی خطوط رج‌چینی آجر می‌اندازند، لبه هر قالب آجر همانند یک سد نوری عمل می‌کند. این برجستگی مانع از رسیدن مستقیم پرتو به شیار پشت سر خود می‌شود و پدیده‌ای را خلق می‌کند که در طراحی معماری به آن سایه‌روشن تندیس‌وار (Chiaroscuro) می‌گویند.

استاندارد بین‌المللی طراحی روشنایی معماری (IESNA RP-20) تصریح می‌کند برای سطوحی که ضریب زبری آن‌ها بیش از ۱۲.۵ میکرومتر است، استفاده از زوایای مماسی کمتر از ۳۰ درجه برای نمایان‌سازی بافت الزامی است. هنگامی که بندکشی نما با عمق ۸ تا ۱۵ میلی‌متر به صورت گود یا فیتیله‌ای اجرا شده باشد، تکنیک وال‌گریزینگ سایه‌های عمیقی در زیر هر رج ایجاد می‌کند. این خطوط تاریک ممتد، پیش‌آمدگی آجرهای نسوز یا قزاقی را با کنتراست بصری چشمگیری برجسته ساخته و اصالت دست‌ساز بنا را پیش چشم بیننده مجسم می‌کنند.

آسیب‌شناسی وال‌واشینگ؛ تله‌ای که بافت اصیل را محو می‌کند

پاشش نور با زاویه باز بیش از ۶۰ درجه و به صورت نیمه‌عمود بر دیوار، شیارها و پستی‌بلندی‌های رج‌چینی را به طور کامل از نور اشباع کرده و با کاهش شدید کنتراست به زیر ۱.۵ به ۱، نما را به پوسته‌ای تخت و مقوایی تبدیل می‌کند.

تکنیک شستشوی نوری یکدست برای گالری‌های هنری، دیوارهای گچی صاف یا سطوح بتن اکسپوز انتخابی منطقی است؛ اما به‌کارگیری آن روی نمای آجری خطایی جدی در طراحی روشنایی معماری به شمار می‌رود. زمانی که فوتون‌ها با زاویه باز و به صورت مستقیم بر پیشانی دیوار فرود می‌آیند، پرتوهای نوری به عمق بندکشی‌ها نفوذ کرده و سایه‌های تشکیل‌دهنده حجم را از میان می‌برند.

این حالت را پدیده شسته‌شدن و تخت‌شدگی بافت می‌نامند. در این شرایط، دیوار آجری پر از زحمت و هنر دست استادکار، در تاریکی شب شباهت ناخوشایندی به یک بنر چاپی دوبعدی یا کاغذدیواری مسطح پیدا می‌کند؛ زیرا چشمان ناظر امکان درک عمق، لایه‌بندی و هویت ملموس متریال را از دست می‌دهد.

تحلیل مقایسه‌ای اپتیک و مسیر پرتوها

برای درک دقیق تفاوت عملکرد این دو رویکرد در برخورد با ساختار فیزیکی آجر، جدول زیر رفتار پرتوها و نتیجه بصری هر روش را تشریح می‌کند:

شاخص ارزیابی فیزیکی و اپتیکی	تکنیک وال‌گریزینگ (Wall Grazing)	تکنیک وال‌واشینگ (Wall Washing)	نتیجه بر بافت و مورفولوژی آجر
زاویه پرتاب لنز چراغ	باریک (۱۰ تا ۳۰ درجه)	عریض (بیش از ۶۰ درجه)	گریزینگ پرتوها را در امتداد خطوط رج‌چینی متمرکز و فشرده نگه می‌دارد.
زاویه اصابت نور به سطح دیوار	مماسی و بسیار تند (۱۰ تا ۲۵ درجه)	مورب باز تا نیمه‌عمود (۴۵ تا ۷۵ درجه)	اصابت مماسی، محرک اصلی تشکیل سایه‌های خرد در لبه بندکشی است.
نسبت کنتراست درخشندگی	بسیار بالا (۴ به ۱ تا ۸ به ۱)	بسیار پایین (کمتر از ۱.۵ به ۱)	وال‌گریزینگ حجم سه‌بعدی و واشینگ حالت مقوایی و تخت تولید می‌کند.
رفتار با بندکشی و درز آجر	تشکیل سایه عمیق زیر لبه رج‌ها	روشن‌سازی کامل عمق درز و بند	واشینگ شیارهای دست‌ساز را پر کرده و هندسه رج‌ها را محو می‌سازد.
تطبیق با بازتاب پخشی لمبرت	تقویت ناهمواری‌های پخشی با کنتراست	پخش یکدست فوتون و حذف بافت	وال‌گریزینگ رفتار کاملاً مات آجر را به یک ارزش والای معماری بدل می‌کند.

در تحلیل برداری مسیر پرتوها، تفاوت بنیادین این دو روش آشکار است:

• مکانیسم برداری وال‌گریزینگ: تابش پرتوهای مماسی تند با زاویه ۱۰ تا ۲۵ درجه به لبه آجر برخورد کرده و با استفاده از لبه به عنوان سد نوری، سایه تندیس‌وار عمیقی در شیار بندکشی می‌سازد. نتیجه این سازوکار، برجسته‌سازی بافت ریززبر و اصیل خاک پخته است.
• مکانیسم برداری وال‌واشینگ: تابش پرتوهای عریض بیش از ۶۰ درجه به صورت مستقیم به سطح می‌رسد و با ورود فوتون‌ها به عمق بندکشی‌ها، تمام سایه‌ها را محو می‌کند. پیامد این تابش، تخت‌شدگی سطح و مرگ هویت سه‌بعدی متریال در نمای شبانه است.

انتخاب ادوات اپتیکی و چراغ‌های استاندارد؛ ارزیابی فوتومتریک وال‌واشر، جت‌لایت، دفنی و لاینر شیاری

مهار نور روی نمای آجری نیازمند ادواتی با توزیع فوتومتریک دقیق و کاملاً مهارشده است. با انتخاب مهندسی‌شده زاویه پرتاب لنز، کنترل شار نوری مزاحم و به‌کارگیری تجهیزات ضدخیرگی، خطوط معماری، جرزها و بافت زنده آجر بدون کوچک‌ترین آلودگی نوری یا ایجاد مزاحمت بصری برای ساکنان، در شب چشم‌نوازی می‌کنند.

وقتی دست روی سطح زبر و پخته آجر می‌کشید، درمی‌یابید که این متریال اصیل با هیچ پروژکتور همه‌منظوره‌ای سر سازگاری ندارد. هدایت فوتون‌های پرانرژی به دل بافت‌های رسی، تیغه‌های پیش‌آمده و بندکشی‌ها، نیازمند ابزارهای اپتیکی دقیقی است که پرتوها را درست مانند یک ابزار تراش‌کاری ظریف، بر تاروپود سازه بنشانند.

وال‌واشر خطی با لنز الپتیکال؛ شستشوی نوری کشیده با پخش نامتقارن

در نورپردازی سطوح پیوسته و دیوارهای تخت آجری، بزرگ‌ترین دغدغه شما مهار نشت نور به حریم پنجره‌ها و جلوگیری از همپوشانی‌های آزاردهنده است. اگر از لنزهای دایره‌ای متداول استفاده کنید، بخش زیادی از پرتوها به آسمان یا درون فضاهای داخلی نفوذ می‌کند. راهکار مهندسی در این بخش، استفاده از وال‌واشر خطی با لنز الپتیکال (Elliptical Linear Wall Washer) با زوایای بیضوی متقارن یا نامتقارن نظیر ۱۰° × ۴۵° یا ۱۵° × ۶۰° است.

عملکرد این لنزها مانند یک تیغه برش اپتیکی عمل می‌کند:

• زاویه بسته افقی (۱۰° تا ۱۵°): پرتوها را در راستای عرضی کاملاً مهار می‌کند تا از پرتاب نور مزاحم (Spill Light) به شیشه‌ها پیشگیری شود. این انضباط نوری امکان تحقق استاندارد سخت‌گیرانه نسبت شار نوری رو به بالا صفر درصد (ULOR = 0%) را بدون اتلاف پرتوها فراهم می‌سازد.
• زاویه باز عمودی (۴۵° تا ۶۰°): نور را در امتداد قامت دیوار هدایت می‌کند و یک گرادیان پیوسته و ابریشمی از پایین تا بالا، بدون ایجاد لکه‌های تاریک و روشن پدید می‌آورد.
• اپتیک ثانویه از جنس PMMA گرید اپتیکال: بیش از ۸۸ درصد شار نوری خروجی چیپ‌ها را مستقیماً به مخروط هدف می‌رساند و بهره نوری کل سیستم را در بازه چشمگیر ۹۰ تا ۱۲۰ لومن بر وات حفظ می‌کند.

پروژکتور جت‌لایت زاویه‌بسته؛ پرتاب متمرکز روی جرزها و ستون‌های اکسپوز

زمانی که با ستون‌های بلند آجری، جرزهای عمودی کشیده (Piers) یا تیغه‌های بیرون‌زده در نمای مدرن روبه‌رو هستید، به ابزاری با برد بلند و پرتو سوزنی نیاز دارید. در این موقعیت‌ها، پروژکتور جت‌لایت زاویه‌بسته (Pencil Beam Projector) راه‌حل اصلی شماست.

این تجهیزات مجهز به لنزهای کلیماتور متمرکزکننده با زاویه پرتاب فوق‌باریک ۳° تا ۱۰° هستند. این سیستم با تکیه بر چیپ‌های پرتوان تکی (نظیر Cree یا Osram) و مصرف توان بهینه بین ۵ تا ۲۴ وات، ستونی از نور مهارشده و پرقدرت با برد موثر ۱۰ تا ۳۵ متر ایجاد می‌کند.

این پرتاب پرتوان قادر است نمای سازه‌های ۳ تا ۱۰ طبقه را بدون پخش‌شدگی جانبی تحت پوشش قرار دهد؛ بدین ترتیب، نور منحصراً قامت جرزهای آجری را برجسته می‌سازد و کوچک‌ترین تداخلی با سطوح فرورفته، بالکن‌ها یا پنجره‌های مجاور ایجاد نمی‌کند.

چراغ دفنی زمینی ترافیکی؛ پایداری مکانیکی و کنترل کامل خیرگی

چراغ‌های مستقر در کف پیاده‌راه‌ها، پایه‌ستون‌ها و رواق‌های آجری ورودی ساختمان، در معرض بیشترین تنش‌های مکانیکی و رطوبتی محیطی قرار دارند. انتخاب چراغ دفنی زمینی ترافیکی (Drive-Over In-Ground Luminaire) با استانداردهای معتبر، تضمین‌کننده ایمنی عابران و دوام بلندمدت سیستم روشنایی است.

مولفه فنی	مشخصات استاندارد مهندسی	کارکرد در نمای آجری
شیلد ضدخیرگی	توری آلومینیومی هانی‌کامب مشکی مات (Honeycomb Louvre)	ایجاد زاویه قطع نور ۴۵ درجه و رساندن شاخص خیرگی به UGR کمتر از ۱۶
تنظیم زاویه نوری	براکت تیلت داخلی متحرک (±۱۵° تا ±۲۰°)	تراز دقیق کانون تابش بر پیشانی آجر بدون جابه‌جایی بدنه چراغ
مقاومت مکانیکی	شیشه سکوریت ۸ تا ۱۲ میلی‌متری و رینگ استیل ۳۱۶	تحمل بار ترافیکی تا ۲۰ کیلونیوتن طبق استاندارد EN 60598-2-13
متریال بدنه	آلومینیوم دایکست ADC12 با کاسه بتنی پلی‌کربنات/ABS	دفع فشارهای جانبی خاک و جلوگیری کامل از نفوذ رطوبت و نمک‌های قلیایی بتن

شیلد لانه‌زنبوری تعبیه‌شده در این چراغ‌ها پرتوهای مایل و سرگردان را مهار می‌کند تا فردی که در نزدیکی دیوار آجری حرکت می‌کند، با هیچ منبع نور مستقیم و خیره‌کننده‌ای مواجه نشود؛ پرتوها از بستر زمین برمی‌خیزند و بر رج‌چینی‌های آجر می‌نشینند.

نئون‌فلکس سیلیکونی اکسترود؛ جلوه‌های نوری مینیاتوری در بندکشی و فخرومدین

گاه هدف از نورپردازی، شستشوی یکپارچه سطح نیست؛ بلکه تمایل دارید خطوط منفی بندکشی‌های عمیق، درزهای ژوئن، ریتم‌های پارامتریک یا آجرچینی فخرومدین و مشبک (Parametric Brickwork / Screen Wall) را با خطوط نوری نرم و بدون شکست برجسته کنید. ابزار ایده‌آل برای این ظریف‌کاری، نئون‌فلکس سیلیکونی اکسترود (Silicone Extruded Neon Flex) است.

این لاینرها از سیلیکون خالص با چگالی بالا تولید می‌شوند و در برابر پرتوهای فرابنفش خورشید کاملاً پایدارند و زرد نمی‌شوند (مورد تایید بر اساس آزمون فرسایش ASTM G154). همچنین برخورداری از استاندارد مقاومت در برابر حرارت و آتش UL94 V-0، بالاترین ضریب ایمنی را برای نصب در مجاورت مصالح ساختمانی فراهم می‌آورد.

• توزیع یکدست فاقد نقطه (Dot-Free): زاویه پخش گسترده و همگن بین ۱۲۰ تا ۱۶۰ درجه، خط نوری پیوسته و یکنواختی را بدون نمایان شدن نقاط LED ایجاد می‌کند.
• مقاطع مینیاتوری متناسب با ژوئن‌ها: مقطع فوق‌باریک ۴ × ۱۰ میلی‌متر سایدبند (خم از پهلو) به‌راحتی در درزهای باریک افقی و عمودی می‌نشیند و ابعاد ۱۰ × ۱۰ یا ۱۲ × ۱۲ میلی‌متر تاپ‌بند (خم از رو) برای چرخش در فضاهای مشبک فخرومدین به کار می‌رود.
• مشخصات فوتومتریک و توان: مصرف بهینه ۸ تا ۱۴ وات بر متر با تراکم ۱۲۰ تا ۲۴۰ چیپ در هر متر، یکنواختی کامل نور را بدون ایجاد سایه‌های منقطع تضمین می‌کند.

ماتریس تطبیق ادوات اپتیکی با هندسه نمای آجری

برای انتخاب سریع و مطمئن ابزار متناسب با بخش‌های مختلف سازه، جدول زیر راهنمای فنی شما در زمینه انتخاب تجهیزات، زوایای پرتاب و موقعیت استقرار بر روی نما است:

نوع ادوات نوری	زاویه پرتاب بهینه (Beam Angle)	توزیع فوتومتریک و لنز ثانویه	الزامات مقاومت بدنه و شیلد	بهترین محل استقرار در نمای آجری
وال‌واشر خطی (Wall Washer)	۱۰° × ۴۵° یا ۱۵° × ۶۰°	لنز PMMA بیضوی نامتقارن (Asymmetric)	هیت‌سینک آلومینیوم اکسترود ۶۰۶۳	پیشانی طبقات، سطوح فلت آجر و باندهای افقی
پروژکتور جت‌لایت (Jet Light)	۳° تا ۱۰°	لنز کلیماتور متمرکز پرتو باریک (Pencil Beam)	بدنه دایکست، شیشه سکوریت تخت	جرزهای عمودی، ستون‌های باریک و امتداد تیغه‌ها
چراغ دفنی توکار (In-Ground)	۱۵° تا ۳۰°	لنز متمرکز همراه با شیلد هانی‌کامب مشکی	رینگ استیل ضدزنگ ۳۱۶، شیشه سکوریت ترافیکی 20kN	پایه‌ستون‌ها، کف رواق‌ها و پای دیوارهای ورودی
نئون‌فلکس سیلیکونی (Cove Light)	۱۲۰° تا ۱۶۰°	دیفیوزر مات اکسترود سیلیکونی یکپارچه	پوشش سیلیکونی ضد اشعه UV با گرید آتش‌پادی UL94 V-0	بندکشی عمیق، درزهای منفی و آجرچینی فخرومدین

با انتخاب هوشمندانه این ادوات اپتیکی بر مبنای هندسه و بافت آجر، نمایی مهندسی‌شده، چشم‌نواز و فاقد آلودگی نوری خلق خواهید کرد که ارزش واقعی معماری سازه را در تاریکی شب نمایان می‌سازد.

هندسه استقرار و محاسبات میدانی؛ تعیین فواصل طلایی و زاویه پرتاب نور از بدنه دیوار

برای نمایش سه‌بعدی رج‌چینی و لمس زبری آجر در تاریکی شب، موقعیت فیزیکی چراغ نسبت به صفحه دیوار از یک رابطه کسینوسی پایدار پیروی می‌کند. اگر منبع نور تنها چند سانتی‌متر جابه‌جا شود، مرز باریک میان یک بافت زنده معماری و یک لکه نوری کورکننده از میان می‌رود.

قانون نسبت افقی به عمودی (D/H) و رفتار فوتومتریک پرتوها

تنظیم فاصله استقرار افقی چراغ وال‌گریزینگ (D) نسبت به ارتفاع دیوار تحت پوشش (H)، زاویه ورود فوتون‌ها به پستی‌وبلندی‌های آجر را مشخص می‌کند. این نسبت در مهندسی روشنایی نما با رابطه ریاضی D = H/10 تا D = H/8 سنجیده می‌شود؛ به این معنی که برای یک دیوار ۳ متری، چراغ باید در فاصله افقی ۳۰ تا ۳۷.۵ سانتی‌متری مستقر شود و برای ارتفاع ۶ متری، این فاصله به ۶۰ تا ۷۵ سانتی‌متر افزایش می‌یابد.

نکته مهم: فرمول ۱: تعیین فاصله بهینه افقی چراغ از بدنه نما D_optimal = H × κ  D_optimal: فاصله افقی لبه خروجی نور تا سطح تمام‌شده دیوار (متر)  H: ارتفاع عمودی ناحیه تحت پوشش نور روی نما (متر)  κ (کاپا):* ضریب هندسی شیب پرتاب (۰.۱۰ برای گریزینگ فشرده و برجسته‌سازی حداکثری بافت | ۰.۱۲۵ برای شستشوی نوری پیوسته و یکدست)

وقتی چراغ را در فاصله‌ای کمتر از ۲۰ سانتی‌متر به دیوار نزدیک می‌کنید (D < 20 cm)، فیزیک نور رفتار نامطلوبی نشان می‌دهد. بر اساس قانون کسینوس لامبرت، با میل کردن زاویه تابش نسبت به خط عمود بر سطح به سمت ۹۰ درجه، دو چالش جدی رخ می‌دهد:

• بیش از ۷۰ درصد از شار نوری در محدوده صفر تا ۵۰ سانتی‌متری پای دیوار متمرکز می‌شود و سوختگی موضعی فوتومتریک شدیدی (Optical Hotspot) پدید می‌آورد.
• به دلیل زاویه تابش فوق‌العاده تند، پرتوها توان صعود به بخش‌های بالایی را از دست می‌دهند و ارتفاع بالاتر از ۱.۵ متر در تاریکی مطلق فرو می‌رود.

در نقطه مقابل، با رعایت بازه طلایی ۳۰ تا ۶۰ سانتی‌متر، نیم‌عرض پرتو در نصف بیشینه توزیع شدت نور (FWHM) فرصت باز شدن پیدا می‌کند. مخروط‌های نوری مجاور به‌آرامی درون یکدیگر تنیده می‌شوند و بدون ایجاد اعوجاج هلالی روشنایی (Scallop Distortion)، گرادیان نوری یکنواختی از پایین تا تاج نما شکل می‌گیرد.

در دیوارهای مرتفع بیش از ۶ متر که پیش‌آمدگی کف‌سازی یا محدودیت‌های کالبدی اجازه فاصله بیش از ۸۰ سانتی‌متر را نمی‌دهند، قانون پایه با چالش زاویه مواجه می‌شود. در این موقعیت‌ها، به‌کارگیری لنزهای نامتقارن بیضوی فوق‌باریک با زاویه ۱۰×۴۵ درجه یا ۸×۴۰ درجه الزامی است. این لنزها پرتو را در محور افقی پخش کرده و در محور عمودی با تمرکز بالا تا ارتفاع ۸ متری هدایت می‌کنند. راهکار تکمیلی دیگر در این مقیاس، اجرای چیدمان چندمرحله‌ای نوری (Layered Staging) روی خطوط کمربندی نما در تراز طبقات است.

هندسه اپتیک و رفتار سایه‌اندازی در پروفیل‌های بندکشی

پستی‌وبلندی ملات میان رج‌ها زاویه برخورد پرتو نور با بدنه آجر را تعیین می‌کند. تحلیل رفتار نور در برابر انواع بندکشی به شرح زیر است:

• بندکشی هم‌سطح (Flush): در این حالت بافت بصری نما حاصل زبری میکروسکوپی دانه نسوز و ناهمواری‌های ۲ تا ۳ میلی‌متری لبه آجر است. برای نمایان ساختن این بافت ظریف، به تابش مایل با زاویه بسیار بسته ۱۰ تا ۱۵ درجه (یا لنز بیضوی ۱۰×۳۰ درجه) نیاز دارید تا ریزسایه‌های کشیده (Micro-shadowing) در زیر هر رج پدید آید و عمق متریال آشکار شود.
• بندکشی فرورفته و شیاردار (Recessed با عمق ۵ تا ۱۰ میلی‌متر) با زاویه نامناسب: اگر به این پروفیل با زاویه بسته کمتر از ۱۵ درجه بتابانید، لبه برجسته آجر بالایی مسیر پرتو را سد می‌کند. این وضعیت پدیده انسداد سایه‌ای (Shadow Occlusion) را رقم می‌زند؛ ملات درون شیار هیچ نوری دریافت نمی‌کند و سراسر نما پوشیده از خطوط سیاه موازی شبیه به پوست گورخر (Zebra Striping) می‌شود.
• اصلاح اپتیکی بندکشی فرورفته: برای رفع خطای راه‌راه سیاه، زاویه پرتاب لنز باید روی ۲۰ تا ۳۰ درجه تنظیم شود و فاصله نصب به حدود D ≈ H/7 افزایش یابد تا فوتون‌ها به درون شیار نفوذ کنند و خطوط تاریک ملایم شوند.

محاسبات فوتومتریک درخشندگی بر مبنای شاخص بازتاب مصالح (LRV)

شدت نوری که از لنز خارج می‌شود (لوکس) با آنچه چشم ناظر از نمای ساختمان دریافت می‌کند (درخشندگی بر حسب کاندلا بر مترمربع)، از طریق شاخص بازتاب نور مصالح (LRV) به یکدیگر پیوند می‌خورند. آجر یک سطح پخشی لامبرتی با ضریب پراکندگی بیش از ۹۰ درصد است؛ یعنی نور تابیده‌شده را بدون بازتاب آینه‌ای در تمام جهات نیم‌کره روبه‌رو پخش می‌کند. رابطه میان درخشندگی ادراک‌شده (L) و شدت روشنایی روی سطح (E) به‌صورت L = (E × LRV) / π محاسبه می‌شود.

برای تعیین شدت روشنایی مورد نیاز روی نما بر اساس درخشندگی هدف شهری، فرمول زیر مبنای محاسبات قرار می‌گیرد:

نکته مهم: فرمول ۲: محاسبه شدت روشنایی مورد نیاز بر حسب شاخص بازتاب مصالح E_req = (π × L_target) / LRV  E_req: شدت روشنایی هدف روی سطح نما (Lux)  L_target: درخشندگی بصری هدف بر اساس استانداردهای IESNA و CIE (۱.۵ تا ۳ کاندلا بر مترمربع برای زون کم‌نور شهری E2 | ۳ تا ۶ کاندلا بر مترمربع برای زون‌های با نور متوسط و زیاد E3/E4)  LRV: شاخص بازتاب نور مصالح آجر (بین ۰.۱۰ تا ۰.۶۵)  π (عدد پی): ثابت توزیع نیم‌کروی لامبرتی (تقریباً ۳.۱۴۱۵)

رفتار نوری طیف‌های مختلف آجر در محاسبات فوتومتریک در سه رده اصلی دسته‌بندی می‌شود:

• آجرهای تیره نسوز (مشکی و آنتراسیت): شاخص بازتاب نور پایینی بین ۱۰ تا ۱۵ درصد دارند و ۸۵ تا ۹۰ درصد شار نوری را جذب می‌کنند. برای رسیدن به درخشندگی استاندارد شهری (L بین ۳ تا ۴ کاندلا بر مترمربع)، به شدت روشنایی ۵۰ تا ۸۰ لوکس (و در معابر پرنور تا ۱۰۰ لوکس) نیاز دارید.
• آجرهای با رنگ متوسط (قرمز انگلیسی و اخرایی): شاخص بازتاب نور آن‌ها بین ۲۰ تا ۳۰ درصد است. این سطوح برای بازتاب گرم و استاندارد، به شدت روشنایی ۳۵ تا ۵۰ لوکس نیاز دارند.
• آجرهای روشن (کرم، سفید نسوز و زرد قزاقی سنتی): شاخص بازتاب بالایی بین ۴۰ تا ۶۵ درصد دارند. این سطوح با ۲۰ تا ۳۵ لوکس به درخشندگی مطلوب می‌رسند. تابش بیش از ۵۰ لوکس روی این آجرها سبب اشباع بصری (Washout)، محو شدن بافت متریال و ایجاد خیرگی در معبر می‌شود.

جدول جامع محاسبات میدانی و تنظیمات اپتیکی نماهای آجری

جدول زیر فواصل استقرار، زوایای پرتاب و شدت روشنایی هدف را بر مبنای نوع آجر، پروفیل بندکشی و ابعاد نما خلاصه می‌کند:

رده رنگی و نوع آجر	شاخص بازتاب (LRV %)	پروفیل بندکشی	ارتفاع نما (متر)	فاصله نصب افقی (سانتی‌متر)	زاویه پرتاب لنز (FWHM)	روشنایی هدف (لوکس)
آجر مشکی / آنتراسیت نسوز	10 – 15	فرورفته (Recessed)	3.0	35 – 40	20° – 25°	70 – 80
آجر مشکی / آنتراسیت نسوز	10 – 15	هم‌سطح (Flush)	6.0	60 – 70	10° × 45°	60 – 75
آجر قرمز انگلیسی / اخرایی	20 – 30	فرورفته (Recessed)	3.0	30 – 35	15° – 25°	40 – 50
آجر قرمز انگلیسی / اخرایی	20 – 30	هم‌سطح (Flush)	6.0	60 – 65	12° – 15°	35 – 45
آجر زرد شاموتی / قزاقی سنتی	40 – 50	هم‌سطح یا نیمه‌گود	3.0	30 – 35	15° – 20°	25 – 35
آجر سفید نسوز / کرم روشن	55 – 65	فرورفته (Recessed)	3.0	40 – 45	25° – 30°	20 – 25
آجر سفید نسوز / کرم روشن	55 – 65	هم‌سطح (Flush)	6.0	65 – 75	15° – 20°	20 – 30

با کالیبره کردن زاویه لنزها و مهار پرتوهای هرز، نسبت یکنواختی روشنایی نما (U0 = Lmin / Lavg) در محدوده استاندارد بالای ۰.۴ تثبیت می‌شود. این چیدمان هندسی دقیق، ضمن برآورده ساختن الزامات استانداردهای IESNA RP-33-99 و CIE 150:2017 در کنترل آلودگی نوری، اصالت بافت و برجستگی‌های آجر را بدون ایجاد خیرگی به نمایش می‌گذارد.

استحکام سخت‌افزاری و ایمنی الکتریکی؛ پایدارسازی ادوات نوری در برابر تنش حرارتی آجر، رطوبت و افت ولتاژ

تنش حرارتی و رفتار جرمی آجر؛ علت استهلاک زودهنگام ادوات نوری بر نمای خشتی

سطح آجر در طول روزهای گرم تابستان مانند یک انباره حرارتی بزرگ (Thermal Mass) عمل می‌کند. این متریال تشعشع خورشید را در بافت متراکم خود ذخیره کرده و در ساعات اولیه شب، دمای محیطی موضعی (Ta) پیرامون چراغ را به ۴۵ تا ۵۵ درجه سانتی‌گراد می‌رساند. بر خلاف نماهای شیشه‌ای یا کامپوزیت که گرما را سریع دفع می‌کنند، دیواره آجری انرژی انباشته را به‌صورت پیوسته و تا نیمه‌های شب بازپس می‌دهد. اگر چراغ نصب‌شده روی نما از نظر مهندسی دفع حرارت برای این شرایط آماده نباشد، چیپ الکترونیکی آن در همان ساعات ابتدایی فعالیت شبانه دچار تنش حرارتی شدید می‌شود.

بر اساس استانداردهای بین‌المللی IES LM-80 و روش محاسباتی IES TM-21، دمای پیوند چیپ ال‌ای‌دی (Tj) در طول کارکرد پیوسته نباید از ۷۵ درجه سانتی‌گراد فراتر رود. هرگاه دمای پیوند نیمه‌هادی به دلیل هم‌پوشانی حرارت داخلی چراغ با گرمای ساطع‌شده از آجر از این مرز بگذرد، لایه فسفر تبدیل‌کننده نور به‌سرعت تحلیل رفته و افت ۳۰ درصدی شار نوری (شاخص L70) در کمتر از ۲۰٬۰۰۰ ساعت رخ می‌دهد. یک اصل ثابت در مهندسی روشنایی نشان می‌دهد: به ازای هر ۱۰ درجه سانتی‌گراد افزایش دمای پیوند نسبت به سقف مجاز، طول عمر مفید چیپ نصف می‌شود.

متالورژی هیت‌سینک و مدیریت دفع حرارت؛ آلیاژها و پوشش‌های مقاوم

دفع حرارت در مجاورت بستر داغ آجر، نیازمند به‌کارگیری متریال‌هایی با ضریب هدایت گرمایی بالا در بدنه چراغ است تا حرارت مستقیماً از برد متال‌کور (MCPCB) به بدنه و هوای آزاد منتقل شود. بدنه‌های پلاستیکی یا ورق‌های آلومینیومی نازک پرسی توان مهار این بار حرارتی را ندارند. در پروژه‌های ماندگار، دو آلیاژ مهندسی استاندارد زیر برای ساخت هیت‌سینک و محفظه چراغ به کار می‌روند:

• آلومینیوم اکسترود ۶۰۶۳ (Extruded Aluminum 6063-T5): این آلیاژ با ضریب هدایت حرارتی بسیار بالای ۲۰۰ وات بر متر-کلوین (k ≈ 200 W/m·K)، بهترین گزینه برای ساخت بدنه وال‌واشرها و خطوط ممتد نور خطی است.
• آلومینیوم دایکست ADC12 (Die-cast Aluminum ADC12): این متریال با ضریب هدایت حرارتی ۹۶ وات بر متر-کلوین (k ≈ 96 W/m·K) برای بدنه پروژکتورهای زاویه‌پذیر و اسپات‌لایت‌های دارای اشکال هندسی پیچیده استفاده می‌شود تا استحکام ساختاری بالا را هم‌زمان با دفع یکنواخت گرما فراهم آورد.

پوشش نهایی فلز نیز اثری تعیین‌کننده در راندمان خنک‌کاری دارد. استفاده از رنگ‌های کوره‌ای ضخیم، بدنه را عایق گرما کرده و مانع خروج حرارت می‌شود. بدنه استاندارد باید تحت فرایند آنودایزینگ سخت با ضخامت ۱۵ تا ۲۰ میکرومتر قرار گیرد. این لایه علاوه بر محافظت کامل در برابر سایش ذرات خاکی و باران‌های اسیدی، ضریب صدور تشعشعی سطح (Emissivity) را به مقدار مطلوب ε ≥ 0.85 می‌رساند که دفع تابشی گرما از هیت‌سینک به سمت آسمان شب را به بالاترین سطح ممکن ارتقا می‌دهد.

محاسبات مهندسی تعادل حرارتی و مهار افت ولتاژ شبکه

پایداری ادوات روشنایی نصب‌شده روی جداره‌های خشتی نیازمند کنترل هم‌زمان دو متغیر کلیدی است: دمای پیوند نیمه‌هادی (Tj) و افت ولتاژ در خطوط تغذیه (ΔV).

معادلات پایداری الکتروترمال:

• معادله افت ولتاژ مجاز در خط تغذیه: ΔV = (2 × L × I × ρ) / S ≤ 0.03 × Vin
• معادله دمای پیوند چیپ ال‌ای‌دی: Tj = Ta + (Pd × Rθj-a) ≤ 75°C

راهنمای پارامترهای فنی:

• ΔV: افت ولتاژ در انتهای مسیر کابل‌کشی (ولت)
• L: طول یک‌طرفه مسیر کابل از منبع تغذیه تا دورترین چراغ (متر)
• I: جریان کل مصرفی چراغ‌های روی خط (آمپر)
• ρ: مقاومت ویژه مس برابر با ۰.۰۱۷۵ اهم در میلی‌متر مربع بر متر
• S: سطح مقطع سیم رابط هادی (میلی‌متر مربع)
• Vin: ولتاژ نامی ورودی خط تغذیه (۱۲ یا ۲۴ ولت مستقیم)
• Tj: دمای پیوند نیمه‌هادی چیپ (درجه سانتی‌گراد)
• Ta: دمای موضعی هوای مجاور آجر ناشی از بازپس‌دهی حرارت (درجه سانتی‌گراد)
• Pd: توان تلفاتی حرارتی چیپ ال‌ای‌دی (وات)
• Rθj-a: مقاومت حرارتی کل مسیر از پیوند نیمه‌هادی تا هوای آزاد (درجه سانتی‌گراد بر وات)

در سیستم‌های ولتاژ پایین مستقیم (12V/24V DC)، اگر مسیر کابل طولانی و سطح مقطع سیم ناکافی باشد، افت ولتاژ انتهای خط از مرز مجاز ۳ درصد فراتر می‌رود. این افت ولتاژ باعث کاهش روشنایی و پرش نوری (Flicker) در چراغ‌های انتهایی شده و درایورها را وادار به کشیدن جریان بیشتر می‌کند؛ فرایندی که به داغ‌شدن بیش از حد درایور و سوختن زودهنگام تجهیزات می‌انجامد.

پدیده تنفس حرارتی و مهار نفوذ رطوبت از مغزی کابل‌ها

روشن و خاموش شدن ادوات نوری در چرخه شبانه‌روز، فرایند مداوم انبساط و انقباض گازهای درون محفظه چراغ را رقم می‌زند که به آن «تنفس حرارتی» (Thermal Breathing) می‌گویند. هنگام روشن بودن چراغ، هوای داخل محفظه منبسط شده و فشار مثبت ایجاد می‌کند؛ اما به محض خاموش شدن، دمای داخل افت کرده و خلأ نسبی پدید می‌آید.

این خلأ مانند یک پمپ مکنده عمل می‌کند. در صورت عدم اجرای اتصالات استاندارد، رطوبت محبوس در بندکشی‌های آجر از منافذ میکروسکوپی میان رشته‌های مسی کابل به داخل محفظه مکیده می‌شود؛ پدیده‌ای فیزیکی که با عنوان «اثر مویینگی» (Capillary Wick Effect) شناخته می‌شود.

برای پیشگیری کامل از این آسیب، اجرای سه الزام مهندسی زیر ضروری است:

1. تجهیز چراغ‌ها به سوپاپ تعادل فشار (ePTFE Breather Vent): تمامی چراغ‌های نما با توان بالاتر از ۲۰ وات باید مجهز به غشای تنفسی نیمه‌تراوا با رده حفاظتی IP68 باشند. این قطعه هوا را بدون ورود مولکول‌های آب جابه‌جا کرده و اختلاف فشار محفظه را به صفر می‌رساند.
2. استفاده از کابل‌های استاندارد لاستیکی (H07RN-F یا H05RN-F): کاربرد کابل‌های روکش پی‌وی‌سی (PVC) معمولی در فضای نما کاملاً غیرمجاز است. کابل‌های منطبق با استاندارد EN 50525-2-21 دارای غلاف لاستیکی مقاوم در برابر اشعه فرابنفش (UV-Resistant) هستند و انعطاف‌پذیری و آب‌بندی خود را در بازه دمایی ۳۰- تا ۸۵+ درجه سانتی‌گراد حفظ می‌کنند.
3. به‌کارگیری گلندهای برنجی نیکل‌اندود یا استیل ۳۱۶: ورودی کابل به چراغ باید توسط گلندهای استاندارد با رزوه PG یا متریک مهار شود. این گلندها با گشتاور بستن استاندارد ۴.۵ تا ۵.۰ نیوتن‌متر، بوش آب‌بندی لاستیکی را بدون آسیب به کابل، کاملاً دور غلاف فشرده می‌سازند.

نکته مهم: هشدار اجرایی: ریسک خسارت سنگین و هزینه‌های دسترسی با طناب اثر مخرب مکش مویینگی و حذف ژل آب‌بندی در اتصالات استفاده از چسب سیلیکون معمولی، نوارچسب برق یا ترمینال‌های ساختمانی در قوطی‌های اتصال نما، زمینه انتقال رطوبت از درون تاروپود مس کابل به بورد چراغ را فراهم می‌کند. سوختن حتی یک چراغ در ارتفاعات نما، پروژه را ناچار به پرداخت هزینه‌های گزاف بستن داربست مجدد یا به‌کارگیری تیم دسترسی با طناب (Rope Access) خواهد کرد؛ هزینه‌ای که اغلب چندین برابر قیمت کل ادوات روشنایی است. تمامی جعبه تقسیم‌ها باید پس از سربندی با «ژل سیلیکونی دو جزئی شفاف و بازشونده» (Re-enterable Two-Component Silicone Gel) پر شوند تا اتصالات در بستری نفوذناپذیر با مقاومت عایقی بالا غوطه‌ور گردند.

پایداری الکتریکی، درایورهای جریان ثابت و حفاظت در برابر صاعقه

منبع تغذیه، پایدارکننده عملکرد مدار روشنایی است. نوسانات ولتاژ شهری و تغییرات مقاومت الکتریکی ناشی از گرمای آجر، جریان عبوری از چیپ را ناپایدار می‌کنند. اگر درایور فاقد مدار تثبیت جریان باشد، پدیده «فرار حرارتی» (Thermal Runaway) فعال می‌شود: با افزایش دمای نیمه‌هادی، مقاومت داخلی افت کرده، جریان بیشتری مصرف می‌شود و این چرخه تا سوختن کامل چیپ ادامه می‌یابد.

برای جلوگیری از این اختلال، همواره باید از درایورهای جریان ثابت ایزوله (Isolated Constant Current Drivers) با ضریب توان بالا (PF ≥ 0.95) و اعوجاج هارمونیک کل پایین (THD < 10%) استفاده شود.

علاوه بر این، قرارگیری کابل‌های تغذیه بر دیواره‌های مرتفع، خطرات القای ولتاژ ناشی از صاعقه یا سوییچینگ بارهای سنگین تاسیساتی مانند آسانسور و چیلر را به همراه دارد. طبق استانداردهای IEC 61643-11 و IEC 61000-4-5، تابلوهای تغذیه نما باید مجهز به محافظ‌های ولتاژ گذرا (SPD) کلاس ۲ با ظرفیت مهار حداقل ۴ کیلوولت در سیستم‌های معمولی و ۱۰ کیلوولت در ساختمان‌های بلندمرتبه باشند تا اضافه ولتاژهای ناگهانی را پیش از ورود به مدار چراغ‌ها به زمین تخلیه کنند.

مشخصات سخت‌افزاری و رده‌های حفاظتی بر اساس موقعیت نصب

موقعیت قرارگیری هر ادوات نوری روی دیواره آجری، سطح نفوذناپذیری (Ingress Protection طبق استاندارد IEC 60529) و نوع متریال مورد نیاز را تعیین می‌کند:

موقعیت استقرار در نما	حداقل رده حفاظتی (IP)	متریال بدنه و هیت‌سینک	تیپ کابل و گلند مجاز	آستانه حفاظت سرج (SPD)
وال‌واشر زیرسقفی / زیر فلاشینگ	IP65	آلومینیوم اکسترود 6063-T5 آنودایز شده	کابل H05RN-F با گلند برنجی PG9	4 kV
وال‌گریزر روی بدنه آجر (اکسپوز)	IP66 / IP67	آلومینیوم دایکست ADC12 با سوپاپ ePTFE	کابل H07RN-F با گلند نیکل‌اندود PG11	6 kV تا 10 kV
چراغ دفنی پای دیوار آجری	IP68 (رزین‌پاشی کامل)	استیل ضدزنگ 316 + بدنه دایکست واترپروف	کابل لاستیکی H07RN-F + گلند استیل M16	10 kV
لاینر شیاری توکار بین بندکشی آجر	IP67	پروفیل آلومینیوم آنودایز + دیفیوزر پلی‌کربنات UV	سیم نسوز سیلیکونی + کانکتور پیچی واترپروف IP68	4 kV (در سطح درایور مرکزی)

در چراغ‌های دفنی (In-ground) که در تراز زمین به سمت بافت آجر تابش دارند، دستیابی به کلاس نفوذناپذیری IP68 تنها با واشر و آب‌بند تضمین نمی‌شود. در این ادوات، محفظه الکترونیکی باید با رزین دو جزئی اپوکسی یا پلی‌اورتان وکیوم با مقاومت دی‌الکتریک بالاتر از ۲۰ کیلوولت بر میلی‌متر (> 20 kV/mm) کاملاً پر شود تا در برابر نفوذ آب‌های سطحی، مواد شوینده کف و رطوبت خاک، پایداری پیوسته و ایمن مدار تضمین گردد. رعایت این اصول در متالورژی، آب‌بندی و حفاظت الکتریکی، سلامت سیستم روشنایی نمای آجری را در سخت‌ترین شرایط محیطی تضمین می‌کند.

آسیب‌شناسی و خطاهای پرهزینه در کارگاه؛ مهار ۵ اشتباه مهلک در نورپردازی نمای آجری

کوچک‌ترین بی‌دقتی در جای‌گذاری ادوات نوری یا انتخاب لنز نامناسب، بافت اصیل آجر را به سطحی لکه‌دار و ناصاف تبدیل می‌کند؛ خطایی که اصلاح آن پس از باز کردن داربست، هزینه‌ای معادل چند برابر کل بودجه روشنایی پروژه روی دست سازنده می‌گذارد. وقتی نور بدون محاسبه بر رج‌های آجر می‌تابد، به جای نمایش ظرافت معماری، تمام اعوجاج‌های میلی‌متری ملات و بندکشی را با سایه‌های خشن و اغراق‌شده پیش چشم بیننده می‌آورد.

بسیاری از کارفرمایان تصور می‌کنند نورپردازی نما صرفاً نصب چند پروژکتور در پایان کار است. واقعیت کارگاه اما چیز دیگری می‌گوید: نور، متریال آجر را عریان می‌کند. اگر زاویه، فاصله، دفع حرارت و نحوه سیم‌کشی را در مرحله سفت‌کاری و نازک‌کاری مهندسی نکنید، نمایی که مبالغ سنگینی برای آجر سنتی، قزاقی یا نسوز آن صرف کرده‌اید، شب‌ها هویتی کاملاً دگرگون و نامطلوب پیدا می‌کند. در ادامه، پنج اشتباه مهلک کارگاهی را همراه با پروتکل‌های دقیق فنی مرور می‌کنیم.

۱. وال‌گریزینگ کورکورانه و نزدیکی افراطی چراغ به رج‌های آجر

وال‌گریزینگ (Wall Grazing) یا تابش مماس، تکنیکی بی‌نظیر برای برجسته‌سازی بافت و رج‌چینی آجر است؛ اما وقتی نصاب بدون محاسبه فاصله کانونی، پروژکتور وال‌واشر را در فاصله ۵ سانتی‌متری دیوار مهار می‌کند، خطای بصری بزرگی رخ می‌دهد.

آجر متریالی تخت و صیقلی مانند شیشه یا سنگ اسلب نیست. ملات بندکشی همواره بین ۲ تا ۵ میلی‌متر عقب‌نشینی یا پیش‌آمدگی دارد. تابش بیش از حد مماس با لنزهای واید (مثلاً ۶۰ درجه)، سایه‌های سیاه، کشیده و دندانه‌داری زیر هر بند آجر می‌اندازد. این پدیده باعث می‌شود حتی بی‌نقص‌ترین آجرکاری دستی شبیه به دیواری ناهموار و موج‌دار به چشم بیاید.

پروتکل اصلاحی:

برای برجسته‌سازی بافت آجر بدون ایجاد لکه‌های سیاه، فاصله نصب منبع نور از پای دیوار (Offset Distance) باید تقریباً بین یک‌دهم تا یک‌هشتم ارتفاع کل سطح نورپردازی باشد. برای نمونه، در یک دیوار آجری به ارتفاع ۳ متر:

• فاصله استاندارد چراغ از دیوار: ۲۵ تا ۳۵ سانتی‌متر
• زاویه بهینه پرتاب لنز: لنز بیضی‌گون (Elliptical) با زاویه ۱۰ در ۴۵ درجه یا لنز متقارن باریک ۱۵ درجه
• مهار خیرگی: استفاده از فیلتر هانی‌کامب (لانه زنبوری) یا لبه‌های محافظ (Baffles) روی چراغ تا عابران پیاده از تراز پایین، منبع خیره‌کننده ال‌ای‌دی را مستقیماً نبینند.

۲. شیارزنی دیرهنگام و رها کردن کابل‌ها روی بافت آجر

دیدن لوله‌های فلکسی و داکت‌های پلاستیکی روی یک نمای آجری تمیز، تمام ارزش بصری نما را از بین می‌برد. این اتفاق زمانی رخ می‌دهد که پیش‌بینی کابل‌کشی در فاز سفت‌کاری فراموش می‌شود و تیم برق پس از اتمام بندکشی نما وارد کارگاه می‌گردد.

تلاش برای شیارزنی و توکار کردن کابل‌ها روی دیوار آجری تمام‌شده، لبه‌های ترد آجر را با لرزش هیلتی و دیسک فرز خرد می‌کند. علاوه بر تخریب ظاهر، کابل‌هایی که بعداً روکار کشیده می‌شوند، آب باران را مانند ناودانی باریک هدایت کرده و درست روی پیشانی آجر می‌ریزند؛ عاملی که ظرف چند ماه رد آب، دوده و شوره‌زدگی‌های موضعی عمیق به جا می‌گذارد.

پروتکل اصلاحی در کارگاه:

نقشه لوله‌گذاری الکتریکال باید همگام با چیدمان آجر جلو برود. قوطی‌ها، لوله‌های خرطومی نسوز یا لوله‌های فلزی گالوانیزه باید در دل ملات پشت آجر پنهان شوند. کابل‌های خروجی برای هر پروژکتور باید حداقل ۴۰ سانتی‌متر اضافه طول داشته باشند و در محل اتصال به چراغ، قوس قطره‌گیر (Drip Loop) برای آن‌ها اجرا شود تا آب حاصل از میعان یا باران هرگز به سمت بدنه چراغ یا سوراخ ورودی کابل سرازیر نشود.

۳. محبوس کردن چراغ‌ها در فرورفتگی‌های آجر بدون هیت‌سینک مناسب

آجر ذاتاً عایق حرارتی قدرتمندی است و گرما را در خود حبس می‌کند. وقتی چراغ‌های خطی یا دفنی را درون پاکت‌ها، باکس‌ها یا شیارهای آجری بدون در نظر گرفتن جریان همرفت هوا (Airflow) جاسازی می‌کنید، نقص حرارتی شدیدی پدید می‌آید.

اگر چراغ مجهز به بدنه آلومینیوم سنگین با شیارهای دفع حرارت و هیت‌سینک دایکست نباشد، دمای پیوند چیپ ال‌ای‌دی (Junction Temperature) از مرز ۸۵ درجه سانتی‌گراد فراتر می‌رود. در این شرایط دو آسیب جدی رخ می‌دهد:

• تخریب سریع لایه فسفر روی چیپ که به پدیده شیفت رنگی (CCT Shift) منجر می‌شود؛ یعنی نور گرم ۳۰۰۰ کلوین شما ظرف چند ماه به نوری سرد، کدر و متمایل به سبز یا آبی بیمارستانی تغییر ماهیت می‌دهد.
• سوختن زودهنگام درایور به دلیل خشک شدن خازن‌های الکترولیتی در گرمای محبوس داخل شیار آجر.

پروتکل اصلاحی مهندسی:

به ازای هر چراغ توکار درون پوسته آجری، حداقل ۲ سانتی‌متر فضای آزاد پیرامونی برای گردش طبیعی هوا در نظر بگیرید. اطمینان حاصل کنید بدنه چراغ از آلومینیوم اکسترود یا دایکست با خلوص بالا تولید شده تا حرارت چیپ را سریعاً به لایه‌های بیرونی انتقال دهد.

۴. اتصالات غیراستاندارد، چسب‌های سیلیکون معمولی و حذف گلند

بسیاری از خرابی‌های روشنایی نما ناشی از نفوذ آب است، اما نه لزوماً از شیشه رویی چراغ، بلکه از محل ورود کابل! چراغ‌های نما در طول شب داغ می‌شوند و هوای داخل محفظه آن‌ها منبسط می‌گردد؛ با خاموش شدن چراغ در بامداد، هوای داخل خنک شده و خلاء نسبی یا فشار منفی ایجاد می‌شود.

اگر آب‌بندی اتصالات و گلند زدن (Cable Gland) فلزی استاندارد با کلاس IP67 یا IP68 اجرا نشده باشد، چراغ رطوبت صبحگاهی و آب باران را مانند تلمبه از طریق منافذ ریز کابل یا درزهای پرشده با چسب آکواریوم معمولی به داخل می‌کشد. این رطوبت روی لنز داغ می‌نشیند، رسوب آهکی سفیدرنگ تولید می‌کند و بازدهی پرتاب نور را تا ۶۰ درصد کاهش می‌دهد.

پروتکل اصلاحی در کارگاه:

• استفاده انحصاری از اتصالات ضدآب فشاری شامل سوکت‌های رزینی IP68 و شرینک‌های حرارتی چسب‌دار صنعتی.
• خودداری مطلق از پیچیدن لنت برق یا استفاده از چسب سیلیکون ساختمانی برای سد رطوبتی در محل ورود کابل به بدنه چراغ.
• بازرسی دقیق واشر سیلیکونی آب‌بندی دور شیشه چراغ پیش از بستن نهایی روی نما.

۵. استفاده از نور تخت، پرتاب نور مهارنشده و غفلت از سناریونویسی

پرتاب یکنواخت نور با زاویه باز پروژکتورهای معمولی روی تمام ارتفاع نما، هویت بافت سه‌بعدی آجر را به طور کامل محو می‌کند. در این رویکرد، مرز میان پیش‌آمدگی‌های معماری، بالکن‌ها و فرورفتگی‌های آجر گم می‌شود و ساختمان در شب مانند جعبه‌ای تخت و غرق در نور دیده خواهد شد.

نداشتن کنترل هوشمند روی شدت روشنایی باعث می‌شود در تمام ساعات تاریکی، نور با توان ۱۰۰ درصد بتابد؛ اقدامی که علاوه بر افزایش مصرف انرژی، جزئیات بافت آجر را زیر حجم سنگین نور می‌سوزاند.

پروتکل اصلاحی:

روشنایی نمای آجری باید دارای سلسله‌مراتب بصری (Visual Hierarchy) باشد. بخش‌های صلب آجرکاری نیاز به تابش‌های ملایم و موضعی دارند، در حالی که لبه‌های معماری با خطوط نوری کنترل‌شده هویت می‌یابند. همچنین پیاده‌سازی سیستم‌های سناریونویسی و کاهش نور (Dimming) هوشمند بر بستر پروتکل‌های استاندارد مانند DALI یا DMX به شما اجازه می‌دهد در ساعات ابتدایی شب، نما با شکوه کامل نمایش داده شود و در ساعات نیمه‌شب، نور به آرامی به ۳۰ درصد ظرفیت کاهش یابد تا آرامش محیط و طول عمر ادوات حفظ شود.

محاسبه هزینه‌های پنهان؛ چرا سهل‌انگاری در خرید اولیه زیان چندبرابری می‌زند؟

یک سناریوی واقعی در کارگاه ساختمانی را بررسی کنیم: فرض کنید در ساختمانی ۵ طبقه با نمای آجری، برای صرفه‌جویی ۱۰ درصدی در فاز خرید، از پروژکتورهای متفرقه با اتصالات ساده استفاده شود. پس از گذشت ۶ ماه، نیمی از ادوات دچار افت نور، تغییر دمای رنگ یا نفوذ آب می‌شوند.

هزینه‌های اصلاح این ایراد به ظاهر ساده به شرح زیر به پروژه تحمیل می‌شود:

• هزینه اجاره و نصب مجدد داربست: نصب داربست روی پیاده‌رو، دریافت مجوزها و ایمن‌سازی مسیر، چند برابر قیمت تجهیزات استاندارد هزینه ایجاد می‌کند.
• هزینه دستمزد نصاب حرفه‌ای و تخریب‌های موضعی: باز کردن چراغ‌های سوخته و تعویض درایورها، آسیب به ملات و بندکشی‌های مجاور را به همراه دارد و نیاز به ترمیم دوباره آجرها ایجاد می‌کند.
• خسارت به ارزش و اعتبار پروژه: ساختمانی که بخش‌هایی از روشنایی نمای آن خاموش یا دو رنگ شده باشد، افت ارزش محسوسی در ذهن خریداران پیدا می‌کند.

سرمایه‌گذاری روی تجهیزات مهندسی، چراغ‌های دارای محفظه دایکست، درایورهای استاندارد و اجرای دقیق گلند و لوله‌گذاری توکار، هرچند در روز اول فاکتور خرید را اندکی افزایش می‌دهد، اما سال‌ها ساختمان را از برپایی مجدد داربست و تعمیرات پرهزینه بی‌نیاز می‌سازد.

جدول پاتولوژی و تصمیم‌گیری مهندسی در روشنایی نمای آجری

اشتباه اجرایی در نما	پیامد فنی و بصری	راهکار مهندسی و اصلاحی
نصب بیش از حد نزدیک چراغ با لنز واید	ایجاد سایه‌های خشن زیر ملات و نمایش ناصاف و موج‌دار دیوار	تنظیم فاصله به میزان ۱۰ تا ۱۵ درصد ارتفاع نما با لنز باریک ۱۵ درجه و لوور ضد خیرگی
سیم‌کشی روکار با لوله فلکسی پس از اتمام نما	تخریب زیبایی بصری و هدایت آب کثیف باران روی پیشانی آجر	لوله‌گذاری توکار گالوانیزه در مرحله سفت‌کاری و اجرای قوس قطره‌گیر در محل ورود کابل
نصب چراغ توکار بدون گردش هوا در باکس آجر	داغ شدن چیپ، خرابی درایور و تغییر دمای رنگ از آفتابی به طیف سرد و سبز	استفاده از هیت‌سینک دایکست پره‌دار و تأمین حداقل ۲ سانتی‌متر فضای آزاد پیرامونی
استفاده از چسب آکواریوم و لنت برق به جای گلند	مکش رطوبت به درون محفظه بر اثر فشار منفی و کدر شدن لنز با رسوب سفید	به‌کارگیری گلندهای برنجی/استیل با استاندارد IP68 و سوکت‌های رزینی ضدآب صنعتی
پرتاب نور تخت و فاقد سیستم دیمینگ هوشمند	محو شدن بافت سه‌بعدی آجر، خیرگی شدید و افزایش استهلاک چیپ‌ها	تفکیک مدارهای نوری، استفاده از لنزهای کنترل‌شده و کنترل شدت نور با پروتکل DMX/DALI

پرسش‌های پرتکرار مجریان و کارفرمایان درباره نورپردازی اصولی نمای آجری

وقتی در پای داربست به رج‌های چیده‌شده آجر نگاه می‌کنید، بوی خاک و اصالت متریال را حس می‌کنید. آجر ماهیتی بافت‌دار و زنده دارد که تابش یک نور اشتباه می‌تواند وقار بصری آن را در یک لحظه مخدوش کند. در ادامه، پنج چالش فنی و پرتکرار مهندسان و مجریان روشنایی در کارگاه‌ها را با معیارهای دقیق مهندسی روشنایی بررسی می‌کنیم.

بهترین دمای رنگ (CCT) برای نمای آجر نسوز قرمز، انگلیسی و قزاقی چیست و چرا نور مهتابی نما را کدر می‌کند؟

تنظیم دمای رنگ در بازه ۲۲۰۰ تا ۲۷۰۰ کلوین (فوق گرم و کهربایی) همراه با شاخص بازتولید رنگ قرمز R9 بالاتر از ۸۰، تنها استاندارد حرفه‌ای برای آجر قرمز و قهوه‌ای است که سرخی طبیعی متریال را به نمایش می‌گذارد.

آجر قرمز هویت بصری خود را از اکسید آهن (Fe2O3) موجود در خاک رس می‌گیرد. تابش نورهای سرد و بالاتر از ۳۵۰۰ کلوین (سفید یخی یا مهتابی)، حجم بالایی از طول‌موج‌های آبی ۴۵۰ نانومتر را روی نما پخش می‌کند. از آنجا که ساختار مولکولی اکسید آهن این طول‌موج‌های کوتاه را به‌طور کامل جذب می‌کند، بازتاب گرمی شکل نگرفته و چشم ناظر نمای ارزشمند قزاقی یا انگلیسی را در طول شب، کدر، بی‌روح و به رنگ خاکستری متمایل به قهوه‌ای سوخته می‌بیند.

تنها استثنا در این زمینه، آجر نسوز شاموتی (طیف کرم و خردلی) است؛ به دلیل پایه رنگی روشن‌تر این آجر، می‌توانید از نور آفتابی ملایم تا سقف ۳۰۰۰ کلوین استفاده کنید تا سطحی درخشان و چشم‌نواز پدید آید.

فاصله بهینه نصب وال‌واشرها و چراغ‌های دفنی از پای دیوار چقدر است؟

فاصله استاندارد نصب وال‌واشر خطی از بدنه دیوار ۳۰ تا ۵۰ سانتی‌متر و برای چراغ دفنی در کف ۴۰ تا ۷۰ سانتی‌متر است. این مقدار بر اساس رابطه مهندسیِ «یک‌دهم تا یک‌هشتم ارتفاع کل نما» محاسبه می‌شود تا از تشکیل کانون نوری سوخته در پای کار جلوگیری کند.

نصب چراغ در فاصله کمتر از ۳۰ سانتی‌متر از دیوار پدیده‌ای مخرب به نام لکه سوخته (Hotspot) ایجاد می‌کند؛ در این حالت، رج‌های پایینی با شدتی فراتر از ۱۰۰۰ لوکس روشن شده و رج‌های بالایی در تاریکی مطلق رها می‌شوند. در نقطه مقابل، افزایش فاصله به بیش از ۷۰ سانتی‌متر بر اساس قانون مربع معکوس، شدت نور مفید روی نما را به‌شدت کاهش می‌دهد و پرتوها را مستقیم به چشم عابران پرتاب می‌کند.

• تابش مماس (Wall Grazing): فاصله ۳۰ تا ۴۰ سانتی‌متر با لنزهای بسته (۱۰ تا ۱۵ درجه) برای حجم‌دهی و ایجاد سایه‌روشن در بافت‌های برجسته مانند آجر قزاقی سنتی.
• شستشوی یکدست (Wall Washing): فاصله ۵۰ تا ۷۰ سانتی‌متر با لنزهای باز یا نامتقارن برای روشن کردن یکنواخت دیوارهای تخت و مدرن.

چگونه از ورود نور مزاحم و خیرگی به داخل پنجره‌ها در نورپردازی رو به بالا جلوگیری کنیم؟

مهار نشت نور مزاحم به فضای مسکونی با ترکیب لنزهای نامتقارن بیضوی (۱۰ در ۴۵ درجه یا ۱۵ در ۶۰ درجه)، توری‌های لانه‌زنبوری با شاخص خیرگی UGR کمتر از ۱۹ و رعایت فاصله افقی حداقل ۳۰ سانتی‌متر از لبه بازشوها انجام می‌پذیرد.

نصب تجهیزات روشنایی درست زیر لبه پنجره، پرتوهای هرز را روانه سقف اتاق‌خواب یا پذیرایی می‌کند. برای مهار کامل این چالش سه راهکار اجرایی وجود دارد:

• استفاده از لنزهای بیضوی نامتقارن: با کشیده نگه‌داشتن پرتو در راستای عمودی (۶۰ درجه) و فشرده کردن آن در راستای افقی (۱۵ درجه)، شار نوری منحصراً روی ستون‌ها و جرزهای آجری هدایت می‌شود و به فضای گشودگی پنجره نفوذ نمی‌کند.
• به‌کارگیری فیلترهای لانه‌زنبوری (Honeycomb): این صفحات مشبک آلومینیومی، پرتوهای فرعی خارج از زاویه دید استاندارد را حذف کرده و شاخص خیرگی را به زیر ۱۹ می‌رسانند.
• تعبیه سایه‌بان و شیلد فیزیکی (Glare Visor): این قطعه مکانیکی زاویه قطع پرتو را به کمتر از ۴۵ درجه می‌رساند و منبع نورانی چراغ را از دید مستقیم افراد حاضر در داخل ساختمان مخفی می‌کند.

در نمایی که کار ساخت آن پایان یافته، سیم‌کشی مخفی را چگونه بدون تخریب آجر اجرا کنیم؟

شیارزنی ظریف در عمق ۱۰ تا ۱۲ میلی‌متری بندکشی با دیسک فرز ۳ میلی‌متری، استقرار کابل مسطح ضدحرارت سیلیکونی و پر کردن درز با ملات نانو همرنگ نما، ساختار سیم‌کشی را کاملاً مخفی و دست‌نخورده نگه می‌دارد.

برای اجرای خطوط تغذیه روی نمای تمام‌شده، هرگز نباید بدنه آجرها را تخریب کنید؛ مسیر بندکشی‌ها ایده‌آل‌ترین بستر عبور است.

مراحل اجرایی در کارگاه:

• شیارزنی بندکشی: با مینی‌فرز مجهز به تیغه گرانیت‌بر ۳ میلی‌متری، ملات بندکشی را تا عمق ۱۲ میلی‌متر خالی کرده و گردوغبار را با دمش باد پرفشار بیرون برانید.
• انتخاب کابل استاندارد: از کابل‌های نواری مسطح نسوز و مقاوم در برابر تابش فرابنفش با استاندارد SiHF یا FLRY-B (مقطع ۲ در ۰.۷۵ یا ۲ در ۱ میلی‌متر مربع) استفاده کنید که به‌راحتی درون شیار جا می‌گیرند.
• تثبیت و درزگیری تخصصی: کابل را در عمق شیار مهار کرده و روی آن را با پودر بندکشی نانو ضدآب که دقیقاً با کد رنگ ملات قبلی ترکیب شده، پر کنید و با قلم‌بند ماله بکشید. برای خطوط اصلی عمودی نیز می‌توانید مسیر کابل را از پشت لوله‌های ناودان، فلاشینگ‌ها و درزهای انقطاع عبور دهید.

چرا چراغ‌های دفنی کف حتماً باید دارای درجه حفاظت IP67 یا IP68 باشند؟

چراغ‌های دفنی هنگام خاموش شدن دچار پدیده مکش خلأ حرارتی می‌شوند و آب سطحی را به درون بدنه می‌کشند؛ بنابراین استفاده از استاندارد IP67 یا IP68 همراه با رزین ژل آب‌بندی برای کف پیاده‌رو الزامی است.

بر اساس استاندارد IEC 60529، درجه حفاظت IP65 صرفاً برای مقاومت در برابر پاشش آب پرفشار (واترجت) طراحی شده و برای وال‌واشرهای روی بدنه دیوار مناسب است، اما در کف محوطه باعث سوختن چراغ می‌شود.

وقتی چراغ دفنی روشن است، حرارت چیپ‌ها هوای محفظه آلومینیومی را منبسط می‌کند. با خاموش شدن ناگهانی چراغ در شب و برخورد رطوبت سرد زمین، شوک حرارتی باعث انقباض سریع هوا و ایجاد یک خلأ نسبی شدید در داخل محفظه می‌شود. این خلأ مانند سرنگ عمل کرده و قطرات آب را از ریزترین منافذ گلند و پیچ‌ها به داخل بورد می‌کشد.

برای ایمن‌سازی کامل چراغ‌های زمینی:

• انتخاب بدنه با استاندارد IP67 یا IP68 واقعی: توانایی مقاومت در برابر غوطه‌وری کامل در آب تا عمق یک متری به مدت حداقل ۳۰ دقیقه.
• استفاده از کابل‌های ضدآب لاستیکی: بهره‌گیری از کابل‌های ضخیم با استاندارد H07RN-F در ورودی چراغ.
• تزریق رزین ژل دو جزئی: پر کردن کامل اتصالات داخل جعبه تقسیم با ژل سیلیکونی تا هیچ منفذی برای نفوذ رطوبت باقی نماند.

ماتریس جامع مشخصات فنی و استانداردهای روشنایی نمای آجری

پرسش فنی و شاخص ارزیابی	راهکار مهندسی و مقدار استاندارد	آستانه مجاز و تلرانس	استاندارد یا ابزار اپتیکی الزامی
دمای رنگ (CCT) آجر قرمز و قزاقی	۲۲۰۰ تا ۲۷۰۰ کلوین (فوق گرم و کهربایی)	حداکثر ۳۰۰۰ کلوین (منحصراً برای آجر شاموتی)	چیپ LED با شاخص بازتولید R9 بالاتر از ۸۰
فاصله آفست وال‌واشر دیواری	۳۰ تا ۵۰ سانتی‌متر	یک‌دهم تا یک‌هشتم ارتفاع پرتاب نما	پایه‌های بازویی با قابلیت تنظیم زاویه
فاصله آفست چراغ دفنی کف	۴۰ تا ۷۰ سانتی‌متر	متناسب با عرض معبر و زاویه پرتاب لنز	هوزینگ ضربه‌پذیر IK10 با بدنه آلومینیومی دایکست
مهار خیرگی و ورود نور به پنجره	فاصله افقی بیش از ۳۰ سانتی‌متر از لبه بازشو	شاخص خیرگی UGR کمتر از ۱۹	لنز بیضوی نامتقارن به همراه توری لانه‌زنبوری
کابل‌کشی روکار بدون تخریب نما	شیارزنی بندکشی به عمق ۱۰ تا ۱۲ میلی‌متر	ضخامت کابل مسطح کمتر از ۴ میلی‌متر	کابل سیلیکونی SiHF و ملات بندکشی نانو
درجه حفاظت بدنه چراغ دفنی کف	کلاس استاندارد IP67 یا IP68	مقاومت در برابر غوطه‌وری تا عمق ۱ متری	گلند ضدنفوذ به همراه رزین ژل آب‌بندی اتصالات

جمع‌بندی و نقشه راه تصمیم‌گیری: چک‌لیست ۷ مرحله‌ای نظارت و تحویل موقت نورپردازی نمای آجری

تحویل نهایی و اصولی پروژه زمانی معنا پیدا می‌کند که تمام پارامترهای حرارتی، الکتریکی، اپتیکی و آب‌بندی را در شرایط واقعی کارگاه اعتبارسنجی کنید. تایید صورت‌جلسه تحویل موقت تنها هنگامی اعتبار فنی دارد که تجهیزات پس از آزمون ممتد زیر بار کامل، تلورانس‌های مجاز مهندسی را با موفقیت احراز کنند.

وقتی داربست‌ها باز می‌شوند و بوی خاک و بندکشی خیس‌خورده در هوای گرگ‌ومیش عصرگاهی می‌پیچد، لحظه آزمون واقعی فرا می‌رسد. نمای آجری ساختمانی که ماه‌ها برای اجرای دقیق رج‌هایش وقت صرف کرده‌اید، نباید قربانی چند اتصال ناایمن، افت ولتاژ پنهان یا خیرگی آزاردهنده شود. برای حفظ ارزش سرمایه‌گذاری و تضمین عملکرد پایدار نورپردازی بدون افت لومن یا تغییر طیف رنگ، نقشه راه اجرای پروژه را از فاز کارگاهی تا شب روشن تحویل، گام‌به‌گام بررسی می‌کنیم:

مسیر نظارت مهندسی از کنترل فیزیکی نما و انطباق هندسی آغاز می‌شود؛ سپس با پایش اتصالات کابل و آزمون میگر ادامه می‌یابد، با تزریق بار نامی، ارزیابی حرارتی ۳ ساعته و سنجش افت ولتاژ به ثبات می‌رسد، از فیلتر تست نفوذناپذیری و آب‌بندی عبور می‌کند و در نهایت با تست شبانه میدانی، لوکس‌متری، تطابق شاخص‌های نوری و مهار خیرگی به صدور صورت‌جلسه تحویل موقت منتهی می‌شود.

راهنمای گام‌به‌گام ممیزی و نظارت کارگاهی

۱. انطباق هندسه استقرار و فاصله چراغ با بافت آجر

در نخستین گام، فاصله فیزیکی بدنه وال‌واشر تا خط پیشانی آجر را با متر لیزری اندازه بگیرید. برای ایجاد تابش مایل ماسی (Wall Grazing) جهت برجسته‌سازی بافت دانه‌بندی و رج‌چینی آجر، فاصله لبه چراغ تا سطح نما باید دقیقاً بین ۱۰ تا ۱۵ سانتی‌متر باشد. اگر هدف شما شستشوی نوری یکدست (Wall Washing) است، این فاصله به ۳۰ تا ۶۰ سانتی‌متر افزایش می‌یابد. هم‌راستایی زاویه پرتاب لنز با آکس بندکشی‌ها از تشکیل سایه‌های کج و ناهمگون روی سطح نما جلوگیری می‌کند.

۲. یکپارچگی اتصالات الکتریکی، آب‌بندی و تست میگر

پیش از برقراری جریان برق، سلامت عایق کابل‌ها را در برابر نشت جریان به بدنه ارزیابی کنید. با اعمال ولتاژ ۵۰۰ ولت از طریق دستگاه میگر (Megger)، حداقل مقاومت عایقی مجاز هادی‌ها نسبت به زمین باید برابر با ۱.۰ مگااهم (R_iso ≥ 1.0 MΩ) باشد. پیوستگی هادی حفاظتی ارت (PE) بر اساس الزامات مبحث ۱۳ مقررات ملی ساختمان باید مقاومتی کمتر از ۲ اهم نشان دهد. شیارزنی استاندارد، مدفون کردن اصولی کابل‌ها و به‌کارگیری اتصالات کانکتوری ضدآب IP68، شبکه تغذیه را در برابر رطوبت ملات کاملاً ایمن می‌سازد.

۳. پایش افت ولتاژ زیر بار نامی ۱۰۰ درصد

همه مدارهای روشنایی را به‌صورت هم‌زمان روشن کنید تا سیستم به حداکثر توان مصرفی برسد. سپس ولتاژ ورودی ترمینال آخرین چراغ هر خط را با ولت‌سنج دیجیتال بسنجید. حداکثر افت ولتاژ مجاز زیر بار نامی در تغذیه‌های ۱۲ و ۲۴ ولت مستقیم ۳ درصد (معادل ۰.۷۲ ولت در سیستم‌های ۲۴ ولت) و در سامانه‌های ۲۲۰ ولت متناوب ۲.۵ درصد است. مهار افت ولتاژ زیر این سقف، ثبات دمای کلوین و یکنواختی شدت نور را میان چراغ اول و چراغ انتهایی خط تضمین می‌کند.

۴. تعادل و پایش حرارتی در شرایط پایدار (Steady-State)

انباشت حرارت، عامل اصلی آسیب به چیپ‌های روشنایی و بروز پدیده فرار حرارتی (Thermal Runaway) است. پس از ۳ تا ۴ ساعت کارکرد پیوسته در دمای محیطی مرجع ۲۵ درجه سانتی‌گراد، با دوربین ترموویژن مادون‌قرمز دمای هیت‌سینک دایکست (Tc) را پایش کنید. دمای بدنه آلومینیومی نباید از ۶۵ تا ۷۰ درجه سانتی‌گراد فراتر رود و دمای پیوند چیپ (Tj) باید همواره زیر ۸۵ درجه سانتی‌گراد تثبیت شود. بیشترین اختلاف دمای مجاز میان چراغ‌های هم‌تیپ در طول یک خط نوری ۱۵ درجه سانتی‌گراد است.

۵. آزمون نفوذناپذیری، آب‌بندی و تنفس تجهیزات

کیفیت آب‌بندی اتصالات و گلندها در شرایط واقعی سنجیده می‌شود. وال‌واشرها باید دارای درجه حفاظتی IP65 یا بالاتر و مجهز به سوپاپ تنفسی (Gore-Tex Vent) باشند تا با تخلیه فشار بخار داخلی، از تشکیل قطرات میعانات روی جداره داخلی لنز جلوگیری شود. در چراغ‌های دفنی زمینی (مطابق استاندارد IEC 60598-2-13) اجرای درجه حفاظتی IP67/IP68 الزامی است. حتماً بررسی کنید که در زیر محفظه دفنی، بستر زه‌کشی سنگ‌ریزه با عمق حداقل ۱۵ تا ۲۰ سانتی‌متر اجرا شده و گلند ورودی کابل با رزین یا ژل عایق آب‌بندی شده باشد.

۶. کالیبراسیون فوتومتریک، شاخص نمود رنگ و گام‌های مک‌آدام

در تاریکی شب با اسپکترومتر پرتابل، انطباق طیفی و دمای رنگ چراغ‌ها را بررسی کنید. تلورانس رنگ نور در کل جبهه نما باید در محدوده بیضی مک‌آدام با انحراف کمتر از ۳ گام (SDCM ≤ 3) قرار گیرد تا دوگانگی طیفی در طول خط به چشم نیاید. میانگین شدت روشنایی سطحی آجر باید بین ۳۰ تا ۸۰ لوکس (منطبق بر زون‌های CIE E2/E3) با ضریب یکنواختی U0 ≥ 0.4 در شستشوی نوری و نسبت درخشندگی ۳:۱ تا ۵:۱ میان برجستگی و فرورفتگی بندکشی باشد. همچنین شاخص نمود رنگ Ra ≥ 80 و شاخص بازتولید طیف قرمز R9 ≥ 20 برای نمایش درخشش طبیعی اکسید آهن در خاک آجر الزامی است.

۷. مهار آلودگی نوری، کنترل خیرگی و تنظیم سناریوهای هوشمند

با بهره‌گیری از فیلترهای ضدخیرگی لانه‌زنبوری (Honeycomb) یا شیلدهای هدایت نور، لبه‌های هدررفت پرتوها را مهار کنید. بر اساس استانداردهای CIE 150:2017 و IESNA RP-33، حداکثر شدت روشنایی قائم نفوذی بر سطح پنجره‌های مسکونی پس از ساعت خاموشی شبانه (Curfew) باید کمتر از ۲ لوکس باشد. در پایان، عملکرد سناریوهای روشنایی، پروتکل‌های دیمینگ هوشمند (DMX/DALI) و سنسورهای فتوسل نجومی را بررسی کنید تا کاهش یا افزایش شدت نور کاملاً نرم و بدون پرش و فلیکر انجام پذیرد.

جدول جامع چک‌لیست نظارت و پذیرش مهندسی (ELEM-0081)

مرحله نظارتی	آیتم و پارامتر کنترلی	استاندارد پذیرش و تلورانس مهندسی	روش آزمون / ابزار سنجش
گام ۱	انطباق هندسه استقرار و افست چراغ	فاصله لبه چراغ تا دیوار آجر نسوز: ۱۰ تا ۱۵ سانتی‌متر (گریزینگ) یا ۳۰ تا ۶۰ سانتی‌متر (واشینگ)؛ هم‌راستایی کامل با آکس بندکشی‌ها	متر لیزری و شاقول کارگاهی
گام ۲	یکپارچگی اتصالات الکتریکی و ارتینگ	استفاده از کانکتورهای ضدآب IP68؛ مقاومت عایقی کابل R_iso ≥ 1 MΩ؛ پیوستگی هادی حفاظتی PE با مقاومت کمتر از ۲ اهم	دستگاه تستر میگر (Megger) و مولتی‌متر کالیبره
گام ۳	تست افت ولتاژ زیر بار نامی	افت ولتاژ نهایی در انتهای خط ≤ 3% در تغذیه DC و ≤ 2.5% در تغذیه AC تحت ۱۰۰٪ بار هم‌زمان	ولت‌سنج دیجیتال True-RMS در ترمینال ورودی آخرین چراغ
گام ۴	تعادل حرارتی درایور و هیت‌سینک	دمای بدنه هیت‌سینک Tc بین ۶۵ تا ۷۰ درجه سانتی‌گراد پس از ۳ ساعت کار مداوم؛ دمای محفظه تابلو درایور ≤ 50°C	دوربین ترموویژن مادون‌قرمز (FLIR) یا دماسنج تماسی
گام ۵	پایش آب‌بندی و هوابندی ادوات (IP)	عدم تشکیل قطرات میعانات درون قاب؛ سلامت گسکت‌های سیلیکونی EPDM؛ وجود بستر زه‌کشی شنی زیر محفظه دفنی	بازرسی چشمی پس از پاشش پرفشار آب و آزمون مه‌پاش
گام ۶	کالیبراسیون فوتومتریک و دمای رنگ	انطباق CCT با تلورانس SDCM ≤ 3 (بدون تنوع رنگی چیپ‌ها)؛ شدت روشنایی سطحی ۳۰ تا ۸۰ لوکس؛ شاخص CRI ≥ 80	اسپکترومتر نوری پرتابل و لوکس‌متر دیجیتال
گام ۷	آزمون مهار خیرگی و کنترل هوشمند	روشنایی خطای نفوذی پنجره‌ها کمتر از ۲ لوکس؛ عملکرد صحیح سنسور فتوسل نجومی و اجرای بدون فلیکر سناریوهای DMX	لوکس‌متر قائم در مرز بازشوها و تست کنترلر سناریو

نکته مهم: بهینه‌سازی مهندسی، شبیه‌سازی محاسباتی و انتخاب ادوات اپتیکی پیاده‌سازی یکپارچه نورپردازی بر روی نمای آجری، نیازمند تطبیق دقیق زاویه تابش با ضریب بازتاب معدنی متریال، محاسبات افت ولتاژ شبکه و مدل‌سازی نرم‌افزاری توزیع لومن است. برای تدوین فایل‌های محاسباتی DIALux EVO، تطبیق بافت آجر نسوز با منحنی‌های فوتومتریک (IES File) و انتخاب تجهیزات استاندارد ضدآب، با تیم مهندسی روشنایی و مشاوران ارشد پروژه تماس بگیرید.
