جیغ مداوم اره‌های CNC، تلنبار شدن لاشه‌سنگ‌های متری چند میلیونی و ماه‌ها بلاتکلیفی پرونده پشت درهای کمیته نمای شهرداری، کابوس مشترک سازندگان است؛ تله‌ای سه‌گانه میان اشتیاق بازار به شکوه سبک رومی، بار مرده کمرشکن جداره بر اسکلت، و سد محکم ضوابط شهری در برابر پوسته‌های صلب تمام‌سنگ.
راهکار هوشمندانه رهایی از این بن‌بست، «تفکیک عملکردی تکتونیک» است: واگذاری بستر مسطح نما به آجر نسوز پلاک و انحصار تراورتن به قاب‌ها و المان‌های خطی. این بازطراحی مهندسی، بار مرده نما را از ۱۰۰ به ۵۵ کیلوگرم بر مترمربع می‌رساند، هزینه‌های متریال و اجرا را تا ۴۵ درصد کاهش می‌دهد و تاییدیه سریع شهرداری را برای ملک تضمین می‌کند.
با این حال، اتصال سنگ چگال به بستر متخلخل آجر شوخی‌بردار نیست؛ مهار سه چالش بحرانیِ تنش برشی ناشی از اختلاف انبساط حرارتی، گشتاور واژگونی لرزه‌ای و مکش رطوبتیِ سفیدک‌ساز، تمهیدات دقیقی می‌طلبد. در ادامه، نقشه راه مهندسی این هم‌نشینی پایداراز ژوئن‌بندی الاستیک تا مهاربندی مکانیکی را بررسی می‌کنیم.
بحران رد طرح در کمیته نما؛ مهندسی فرمول طلایی ترکیب سنگ و آجر
تصور کنید نقشه‌های سه‌بعدی با وسواس رندر گرفته شده‌اند، کارفرما بیش از دو میلیارد تومان پیش‌پرداخت بابت تراش سنگ‌های حجیم و کار با دستگاه‌های چندمحوره CNC پرداخته و همه‌چیز برای برپایی یک عمارت باابهت مهیاست؛ اما ناگهان پرونده پشت چراغ قرمز «کمیته سیما و منظر شهری» متوقف می‌شود. کارشناس مربوطه با ماژیک قرمز روی شیت‌ها خط می‌کشد، طرح را «مردود» اعلام می‌کند و کدهای سیستماتیک تخلف مستقیماً به کمیسیون ماده ۱۰۰ فرستاده می‌شوند. خروجی آنی این شوک اداری، توقف صدور تاییدیه عدم‌خلاف سفت‌کاری، خوابیدن کارگاه ساختمانی و تلنبار شدن ده‌ها پالت سنگ گران‌قیمت مرجوعی در پای کار است.
اما واقعاً ریشه این اصطکاک کجاست؟ آیا متولیان مدیریت شهری با شکوه، نظم و وقار بصری سر جنگ دارند؟ پاسخ قطعاً منفی است. خط قرمز نهادهای ناظر، زیبایی نیست؛ بلکه هراس فنی از ریسک‌های ویرانگر سازه‌ای و آشفتگی بصری ناشی از کپی‌های ناشیانه است. وقتی قطعات سنگین سنگ بدون مهار اصولی و صرفاً با اتکا به دوغاب ماسه‌سیمان در ارتفاع بیست متری نصب می‌شوند، با یک زمین‌لرزه متوسط درست مثل گیوتین بر سر رهگذران فرود می‌آیند. راه خروج از این بن‌بست پرهزینه، جنگیدن فرسایشی با ضوابط شهرداری نیست؛ بلکه درک منطق پشت این استانداردها و در پیش گرفتن یک دیپلماسی هوشمندانه مهندسی است.
رمزگشایی از خطوط قرمز؛ چرا الگوهای التقاطی رومی به بن‌بست رسیدند؟
بر اساس مصوبات شورای عالی شهرسازی و معماری ایران و بخشنامه‌های ملاک عمل در شهرداری کلان‌شهرهایی نظیر تهران، اصفهان، مشهد و شیراز، ارزیابی نمای ساختمان‌ها حول سه محور بسیار سخت‌گیرانه انجام می‌شود که نقض هر یک، مصداق بارز تخلف قطعی و توقف پرونده است:
- کد تخلف ۱۲-۱۰۱ (عدم انطباق با الگوی مصوب بافت و اقلیم): استفاده از نمای ۱۰۰٪ سنگ تراورتن صیقلی سفید یا کرم به دلیل ایجاد خیرگی شدید بصری برای رانندگان و تشدید پدیده «جزیره حرارتی شهری» تخلف مطلق شمرده می‌شود. طبق ضوابط، طراح ملزم به بهره‌گیری از مصالح سازگار با بستر زیست‌محیطی (مانند آجر در فلات مرکزی) است.
- کد تخلف ۱۲-۱۰۴ (الحاق المان‌های ناپایدار و ناهمگون سازه‌ای): نصب تندیس‌ها، مجسمه الهه‌ها، فرشتگان بالدار، سرستون‌های کورینتی با برگ‌های کنگری پرحجم، سرستون‌های حلزونی ایونیک در طبقات بالا، و سنتوری‌های شکسته یا هرمی سنگین در تراز تاج نما، صراحتاً ممنوع است.
- کد تخلف ۱۲-۱۰۸ (برهم زدن توازن خط آسمان و پیش‌آمدگی احجام سنگین): ابزارهای عمیق با نقوش اساطیری تراش‌خورده که فاقد هرگونه ریشه در معماری بومی منطقه هستند، هارمونی معبر را به هم می‌زنند و وزن مرده خطرناکی به اسکلت تحمیل می‌کنند.
اجرای یک نمای تمام‌سنگ وارداتی در یک معبر دوازده‌متری، درست شبیه فریاد زدن متنی لاتین در دل یک کوچه تاریخی است؛ غریب، گوش‌خراش و ناموزون. هنر شما به عنوان طراح این است که اصالت، وقار و تناسبات نئوکلاسیک را به زبانی بومی ترجمه کنید؛ زبانی که هم شکوه بصری را به کارفرما هدیه دهد و هم امضای تایید ناظر کمیته نما را در همان گام اول تضمین کند.
خط‌کش میلی‌متری کمیته نما؛ محدوده مجاز بیرون‌زدگی ابزارها
یکی از شایع‌ترین علل رد نقشه‌ها در مرحله فاز ۲، فراتر رفتن ضخامت قاب‌ها و کمربندها از آستانه مجاز پیش‌آمدگی پوسته است. مبحث چهارم مقررات ملی ساختمان و شیوه‌نامه‌های کنترل جداره‌های شهری، این حدود را با ضوابطی روشن خط‌کشی کرده‌اند:
- معابر با عرض کمتر از ۱۲ متر: بیشترین حد مجاز پیش‌آمدگی ابزارهای سنگی، کمربندها، پیلسترها (ستون‌نماها) و فریم‌های دور پنجره از خط پوسته اصلی نما، حداکثر ۱۰ سانتیمتر است.
- معابر با عرض ۱۲ متر و بالاتر: این آستانه تا حداکثر ۱۵ سانتیمتر مجاز دانسته شده است. پیشروی فراتر از این مقادیر، در سیستم ممیزی شهرداری نه «تزیینات معماری»، بلکه «کنسول غیرمجاز سازه‌ای» نامیده شده و پرونده را روانه کمیسیون ماده ۱۰۰ می‌کند.
- تراز ازاره و ارتفاع صفر تا ۲.۴۰ متری از کف پیاده‌رو: در این تراز که محدوده مستقیم تردد عابران پیاده است، هیچ المان، پایه ستون یا قرنیزی حق ندارد بیش از ۵ سانتیمتر از بَرِ اصلاحی ملک تجاوز کند تا ایمنی تردد شهروندان مخدوش نشود.
مبنای کنترل این ابعاد، خط شاقولی فرضی است که از بَرِ سفت‌کاری سازه پس از کسر ضخامت استاندارد نازک‌کاری (۵ سانتیمتر) محاسبه می‌شود. علاوه بر این، صراحی‌های سنگی بالکن‌ها نیز به هیچ عنوان نباید از خط آکس لبه کف‌سازی پیشروی داشته باشند.
فرمول طلایی ۶۰/۴۰؛ الگوریتم نجات طرح در ممیزی شهرداری
کمیته‌های سیما و منظر فریب نسبت‌های ظاهری روی برگه‌های دوبعدی را نمی‌خورند. آن‌ها مساحت مصالح را بر مبنای یک الگوریتم دقیق سه مرحله‌ای اندازه می‌گیرند:
text{مساحت پوسته صلب خالص} = text{مساحت ناخالص کل نما} – text{مساحت کل بازشوها و بالکن‌ها}
- محاسبه مساحت ناخالص کل (A_{gross}): حاصل‌ضرب عرض بَرِ زمین در ارتفاع ساختمان (از روی تراز ازاره تا لبه نهایی درپوش جان‌پناه).
- استخراج مساحت صلب خالص (A_{solid}): کسر مجموع مساحت تمام پنجره‌ها، لوورها، بازشوها و مساحت دهانه بالکن‌ها (A_{voids}) از عدد کل.
- تسهیم نسبت طلایی متریال: سهم مصالح روی همین سطح صلب خالص ارزیابی می‌شود: حداقل ۶۰ درصد سهم آجرنما و حداکثر ۴۰ درصد سهم سنگ تراورتن. (این ترکیب در حریم بافت‌های تاریخی و محله‌های واجد ارزش، به ۷۰ درصد آجر در برابر ۳۰ درصد سنگ افزایش می‌یابد).
دام پنهانی که بسیاری از طراحان در آن گرفتار می‌شوند، ترسیم خطی ابزارهای برجسته سنگی در نقشه‌های نما برای کمتر نشان دادن سهم سنگ است. کارشناسان ممیزی، «مساحت گسترده سه‌بعدی» سنگ شامل سطح پیشانی، زیر کار و ضخامت بیرون‌زدگی را به پای متریال سنگ می‌نویسند. بنابراین، ضخامت ژوئن‌ها و ابزارهای حجمی باید از همان ابتدا در محاسبات موازنه لحاظ شود.
در این نبرد رگولاتوری، پوسته ۶۰ درصدی آجر درست نقش یک «اسب تروا» را ایفا می‌کند؛ پوسته‌ای نجیب، اصیل، آرام و صددرصد همخوان با زیست‌بوم شهری که بدون ایجاد حساسیت تاییدیه می‌گیرد؛ درحالی‌که در تاروپود آن، ابهت تقارن طلایی، شکوه کشیدگی ستون‌ها و وقار طرح نئوکلاسیک با ظرافت تمام زنده مانده است.
جایگزین‌های مهندسی برای سرستون‌ها، قوس‌ها و سنتوری‌ها
برای برپایی یک حجم باابهت با هارمونی نئوکلاسیک بدون ایجاد حساسیت در جلسه دفاع، باید فرم‌های التقاطی غربی را با الگوهای پالایش‌شده مهندسی جایگزین کرد:
- بازطراحی سرستون‌ها: به‌جای استفاده از سرستون‌های کورینتی پرزحمت و مستعد ریزش، از سرستون‌های خطی و شیاردار الهام‌گرفته از مکتب آرت‌دکو (Art-Deco Linear Fluted) یا فرم‌های پله‌ای معکوس با عمق حداکثر ۸ تا ۱۰ سانتیمتر استفاده کنید. همچنین به‌جای ستون‌های گرد رومی، از پیلسترهای تخت با پخ ۴۵ درجه در لبه‌ها یا شیارهای عمودی ۲ سانتی‌متری بهره بگیرید تا عمق سایه‌روشن خارق‌العاده‌ای به جداره ببخشید.
- تعدیل تاج و سنتوری: سنتوری‌های مثلثی و شکسته باروک را که صدها کیلوگرم بار مرده خطرناک به تیر پیشانی طبقه آخر تحمیل می‌کنند کنار بگذارید. به‌جای آن‌ها، از سنتوری‌های مسطح مدرن (Flat Pediment) با اختلاف تراز ملایم ۴۰ تا ۶۰ سانتیمتر در محور تقارن جان‌پناه استفاده نمایید. رویکرد جذاب دیگر، اجرای قوس‌های خفته اصیل نظیر «قوس کلیل رومی» یا «قوس پنج‌وهفت تعدیل‌شده» در تاج بازشوهاست که اصالت معماری را بازآفرینی می‌کند.
- آرایه‌های میانی: کتیبه‌های منبت‌کاری CNC را با الگوهای هندسی چیدمان آجر جایگزین کنید. خلق بافت‌های مشبک «فخر و مدین»، گره‌چینی‌های اصیل «خوون‌چینی» یا رج‌چینی‌های جناغی و هشت‌گیر در قاب‌های سنگی، بافتی ماندگار و باارزش به جداره ساختمان می‌بخشد.
| مؤلفه کالبدی نما | الگوی ممنوعه نمای رومی خالص | الگوی جایگزین مهندسی (طرح تلفیقی مصوب) | سقف مجاز ابعادی / دیتایل الزام‌آور | وضعیت مصوبه کمیته نما |
|---|---|---|---|---|
| سهم مصالح (Solid Ratio) | سنگ تراورتن ۱۰۰٪ یکدست سفید/کرم | ۶۰٪ تا ۷۰٪ آجرنما + ۳۰٪ تا ۴۰٪ سنگ تراورتن | محاسبه بر اساس مساحت سطح صلب خالص (کسر بازشوها) | تایید قطعی در جلسه اول |
| عمق ابزارها و کمربندها | پیش‌آمدگی‌های حجیم ۲۰ تا ۳۵ سانتی‌متری | ابزارهای نواری پله‌ای و فریم‌های سنگی کنترل‌شده | حداکثر ۱۰ سانتیمتر (معابر < ۱۲م) / ۱۵ سانتیمتر (معابر > ۱۲م) | منطبق با ضابطه پیش‌آمدگی |
| سرستون‌ها (Capitals) | کورینتی پرکار، حلزونی ایونیک، تندیس فرشته | سرستون‌های خطی، شیاردار (Fluted) یا پله‌ای مدرن | ضخامت کل بیرون‌زدگی حداکثر ۸ الی ۱۰ سانتیمتر | حذف ریسک کدهای تخلف |
| خط آسمان و تاج نما | سنتوری‌های حجیم مثلثی/شکسته باروک | سنتوری مسطح با شکست ملایم یا قوس کلیل خفته | اختلاف تراز حداکثر ۴۰ تا ۶۰ سانتیمتر از خط جان‌پناه | هماهنگ با جداره شهری |
| کتیبه‌ها و نقوش میانی | نقوش اساطیری تراش‌خورده با دستگاه CNC | بافت‌های مشبک آجر، فخرومدین یا هشت‌گیر | برجستگی آجر حداکثر ۲.۵ سانتیمتر نسبت به زمینه | احیای الگوی اصیل بومی |
| وزن مرده تحمیلی (Dead Load) | ۹۰ تا ۱۲۰ کیلوگرم بر مترمربع | ۴۵ تا ۶۰ کیلوگرم بر مترمربع (کاهش ۴۵٪ بار مرده) | مهار مکانیکی با سیم اسکوپ گالوانیزه / شاسی‌کشی خشک | منطبق با مبحث ششم مقررات |
| خط ازاره همکف (Base Plinth) | پاستون‌های بیرون‌زده با عمق > ۱۵cm | سنگ تیره ساب‌خورده منطبق بر راستای برِ ملک | حداکثر پیش‌آمدگی تا ارتفاع ۲.۴۰ متری: ۵ سانتیمتر | رفع خطر تصادف عابران |
دیپلماسی دفاع در فاز ۲؛ ادبیاتی که قفل تاییدیه را باز می‌کند
در روز دفاع در کمیته نما، ترمینولوژی و ادبیات گزارش توجیهی شما مرز میان قبولی در جلسه اول یا ارجاع به کمیسیون تخلفات را ترسیم می‌کند. کاربرد واژگان بازاری حساسیت‌زاست، درحالی‌که تسلط بر مبانی آکادمیک و ارجاع به مباحث مقررات ملی، کارشناسان را به پذیرش طرح ترغیب می‌سازد:
| اصطلاح حساسیت‌زا و مردود (Red Flag) | کلیدواژه استاندارد و آرامش‌بخش مصوب |
|---|---|
| نمای رومی مجلل و لاکچری | معماری نئوکلاسیک زمینه‌گرا (Contextual Neoclassicism) |
| ستون‌ها و سرستون‌های دوبل تزیینی | عناصر تقویت‌کننده کشیدگی عمودی و خوانایی خط افق |
| نمای تمام‌سنگ یکپارچه و صیقلی | پوسته هیبریدی با اینرسی حرارتی بالا (منطبق با مبحث ۱۹) |
| مهار ملاتی سنتی و چسب سنگ | اتصالات مکانیکی خشک (Dry Fixing) و اسکوپ سراسری گالوانیزه |
در دفترچه گزارش توجیهی فاز ۲، همواره روی سه محور فنی مانور دهید:
- توجیه سبک‌شناسی و زمینه شهری: برچسب نمای رومی را به طور کامل حذف کرده و پروژه را با عنوان «معماری نئوکلاسیک زمینه‌گرا» یا «الگوی تلفیقی مبتنی بر تقارن کهن ایرانی» نام‌گذاری کنید. ستون‌نماها را نه تزیینات الحاقی، بلکه «عناصر بصری هدایت‌کننده بار و تقویت‌کننده تناسبات قائم» بنامید. امتداد خط ازاره شهری را در تراز ۰.۸۰ تا ۱.۲۰ متری متناسب با امتداد ساختمان‌های مجاور رسم کنید تا دغدغه گسست بافت برطرف شود.
- استناد به مبحث نوزدهم مقررات ملی ساختمان: با اعداد و ارقام نشان دهید که پوسته ۶۰ درصدی آجرنما، اینرسی و جرم حرارتی (Thermal Mass) جداره خارجی را ارتقا می‌دهد و با کاهش محسوس ضریب انتقال حرارت، اتلاف انرژی را در مقایسه با یک نمای تمام‌سنگ به حداقل می‌رساند.
- استناد به مبحث ششم مقررات ملی و ایمنی لرزه‌ای: صراحتاً محاسبات سبکسازی را پیوست کنید. جایگزینی بخش عمده سنگ‌ها با آجرنما، وزن مرده جداره پیرامونی را بین ۳۵ تا ۴۵ درصد کاهش می‌دهد. با ارائه دیتیل‌های اتصالات مکانیکی خشک، جزئیات درزهای انبساطی ژوئن و اسکوپ ممتد با مفتول‌های گالوانیزه ضد زنگ، ایمنی و ایستایی لرزه‌ای طرح را فراتر از استانداردهای ملاک عمل به اثبات برسانید.
جهت خرید آجرنما با کیفیت کلیک کنید:

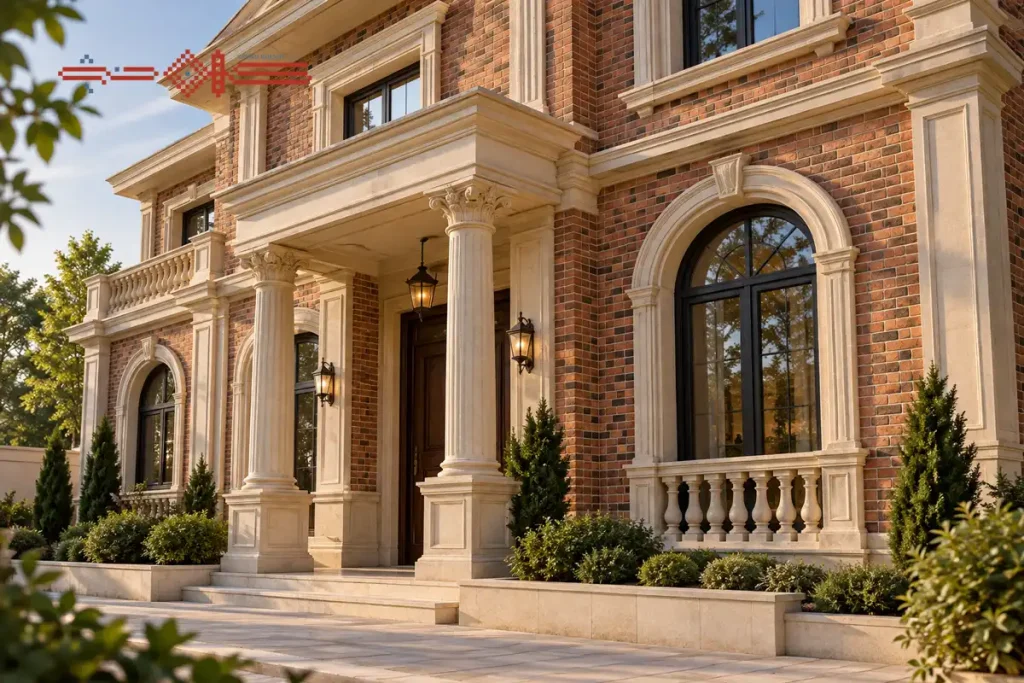

هارمونی رنگ و بافت جداره؛ راهنمای انتخاب زوج‌های تراورتن و آجر نسوز
لحظه‌ای در کارگاه‌های ساختمانی وجود دارد که هر سازنده و معماری، در اعماق قلبش هم از فرارسیدن آن هراس دارد و هم مشتاقانه ثانیه‌شماری‌اش را می‌کند: روز باز کردن تخته‌های داربست. ظهر یک روز آفتابی تابستان را مجسم کنید؛ داربست‌ها باز می‌شوند و کارفرما با اشتیاق روبروی ساختمان می‌ایستد، اما ناگهان به جای آن رندر سه‌بعدی شیک، متین و مسحورکننده آتلیه، با نمایی چهل‌تکه، چشم‌زن، چرکین و ناهماهنگ مواجه می‌شود. در چنین شرایطی، سنگ گران‌قیمت سفید عباس‌آباد شبیه ورق کامپوزیت پلاستیکی برق می‌زند و آجر نسوز قرمز در کنارش مثل یک وصله ناجور دهن‌کجی می‌کند. ریشه این فاجعه بصری کجاست؟ پاسخ روشن است: متریال‌ها در نرم‌افزارهای رندرینگ با نوری خنثی و بدون شبیه‌سازی فیزیک اپتیکال کنار هم چیده شده بودند، اما در دنیای واقعی، قوانین بازتاب نور و رفتار هندسی جداره‌ها با هیچ‌کس تعارف ندارند.
آجر نسوز بافت‌دار دقیقاً مانند خط باس ممتد و تکرارشونده در یک قطعه موسیقی است؛ احجام سنگ تراورتن نقش تکنوازی شاخص را در نقاط عطف بر عهده دارند و این خطوط بندکشی هستند که وظیفه کوک نگه‌داشتن سازها را ایفا می‌کنند. اگر این کوک ذره‌ای فالش باشد، تمام نما به یک آلودگی بصری کلافه‌کننده تبدیل خواهد شد. بیایید زاویه دیدمان را از سلیقه‌های حسی فراتر ببریم و به پشت‌صحنه فیزیک نور و اصول فاز ۲ در ترکیب سنگ و آجر نگاهی بیندازیم.

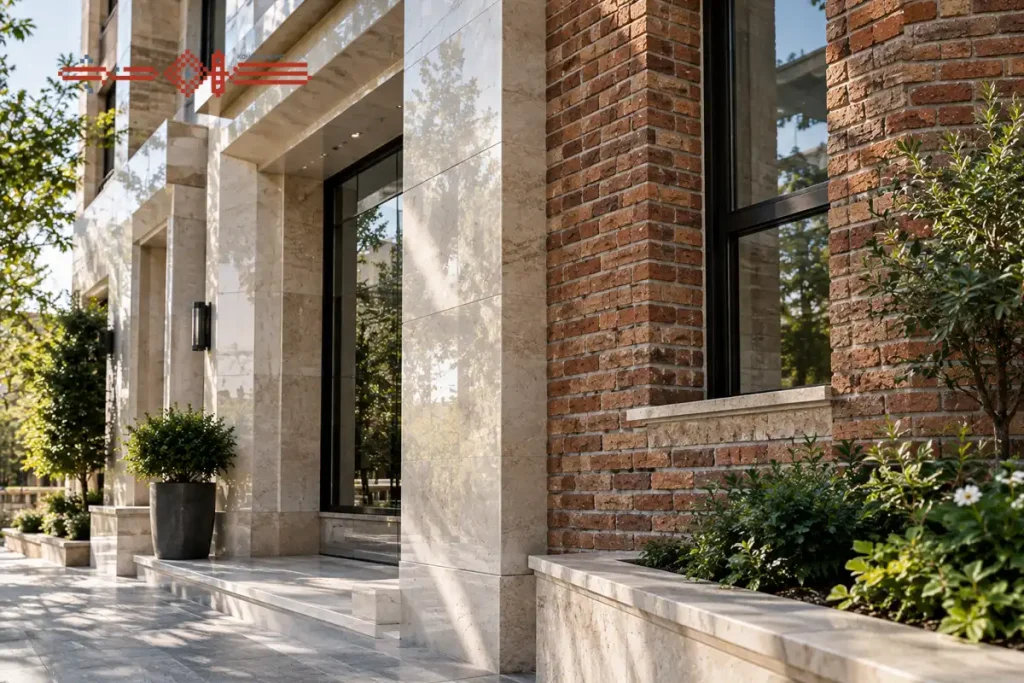

فیزیک بازتاب نور و تله خطای ادراکی؛ چرا تراورتن صیقلی در کنار آجر رستیک جلوه‌ای ناهمگون می‌سازد؟
وقتی سنگ تراورتن ساب‌خورده و کاملاً براق (Glossy Polish) را کنار آجر نسوز رستیک می‌نشانید، در واقع دارید دو زبان کاملاً متضاد در علم اپتیک را به جان هم می‌اندازید. تراورتن صیقلی بازتاب آینه‌ای (Specular) دارد و ضریب بازتاب نوری آن (LRV) به بالای ۷۰ درصد می‌رسد. در نقطه مقابل، آجر نسوز رستیک با پستی‌بلندی‌های دست‌ساز و زبرش، بازتابی کاملاً پخشی (Diffuse) با ضریب بازتاب زیر ۲۵ درصد از خود نشان می‌دهد.
این اختلاف فاحش، دو خطای شناختی مخرب در ذهن ناظر پیاده ایجاد می‌کند:
۱. خطای تصنعی‌شدن پوسته: مغز انسان وقتی یک سطح صیقلیِ به شدت براق را کنار خاکی ارگانیک و زبر می‌بیند، سنگ را نه به عنوان عنصری طبیعی از دل کوهستان، بلکه شبیه به تایل سرامیکی پرسلانی یا حتی ورق کامپوزیت ارزان ادراک می‌کند. این کنتراست تند، اصالت سنگ طبیعی شما را می‌سوزاند. درست مثل این است که برای یک کت‌وشلوار دست‌دوز و باوقار از پارچه فاستونی پشمی، یقه‌ای از جنس ساتن براق بدوزید؛ نتیجه چیزی جز یک جلوه عجیب و نمایشی نخواهد بود.
۲. گسست ساختاری و عمقی: سنگ صیقلی در نور مستقیم خورشید فلت، دوبعدی و معلق به نظر می‌رسد، در حالی که آجر رستیک سایه‌روشن‌های ریز میکروسکوپی تولید می‌کند. نتیجه این ناهمخوانی این است که ناظر ناخودآگاه حس می‌کند سنگ‌ها پوسته‌ای ناپایدار و سست هستند که هر لحظه امکان دارد از بستر بنا جدا شوند.
راهکار فنی برای حل این معضل، فرار از ساب براق و حرکت به سمت فرآوری‌های هوند (Honed) یا چرمی (Leathered) است. فرآوری مات با گریت ۴۰۰ تا ۶۰۰، بازتاب نور را از حالت آینه‌ای به نیمه‌پخشی تغییر می‌دهد و در تندترین زاویه تابش خورشید ظهر، خیرگی نوری (Solar Optical Glare) را تا ۵۵ درصد مهار می‌کند. همچنین پرداخت چرمی با براشینگ الماسه، حفرات طبیعی تراورتن را زنده نگه می‌دارد و میکروبافت سنگ را با شیارهای آجر رستیک هم‌فاز می‌سازد؛ اتصالی تکتونیک که سنگینی و وقار ساختمان را احیا خواهد کرد.

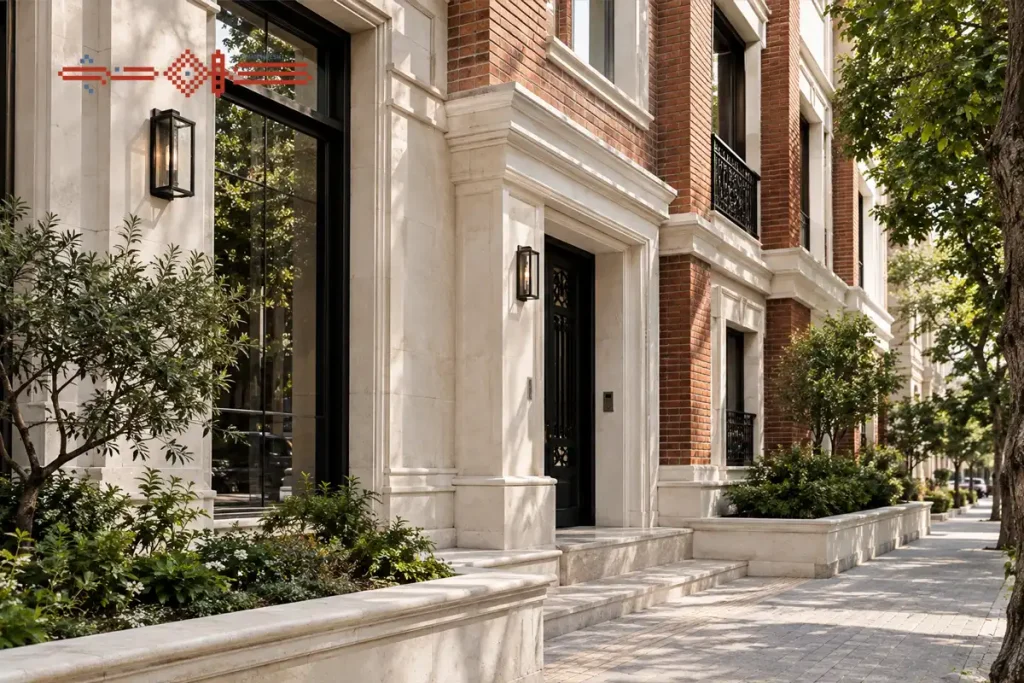

تضاد سفید و قرمز؛ مهار شکست بصری در پالت سوپر عباس‌آباد و آجر انگلیسی
استفاده از زوج تراورتن سوپر عباس‌آباد سفید و آجر پلاک انگلیسی رندوم (طیف اخرایی تا جگری) پرطرفدارترین و در عین حال لغزنده‌ترین انتخاب در بازار ساخت‌وساز است. بزرگ‌ترین خطایی که در کارگاه‌ها تکرار می‌شود، اختصاص دادن آجر قرمز تیره به المان‌های برجسته، باربرنما و پیش‌آمده است؛ یعنی ستون‌ها، سرستون‌ها، سنتوری و جان‌پناه بالا را با آجر کار می‌کنند و سنگ سفید را به عمق و پس‌زمینه می‌برند.
بر اساس اصول روان‌شناسی گشتالت، رنگ تیره از نظر بصری سنگین‌تر از رنگ روشن دیده می‌شود. وقتی جرم تیره‌رنگ را در ترازهای بالایی یا روی المان‌های کشیده قاب پنجره می‌نشانید، ساختمان سنگین در بالا (Top-heavy) دیده شده و فرم هندسی آن حسی شبیه به سوله صنعتی یا ایستگاه آتش‌نشانی القا می‌کند.
قاعده مهندسی حکم می‌کند که:
* آجر قرمز انگلیسی منحصراً باید در بستر فرورفته و پنل‌های میانی بنشیند.
* تراورتن سفید عباس‌آباد وظیفه شکل‌دادن به شاسی کالبدی، ستون‌ها، فریم‌ها و تاج نهایی نما را به دوش بکشد تا ایستایی نما تضمین شود.
اما گره اصلی کار در گوشه‌ها و شکست نبش‌هاست. اتصال سر به سر آجر و سنگ در زاویه ۹۰ درجه یا فارسی‌بُر کردن لب‌به‌لب آن‌ها خطاست؛ زیرا با کوچک‌ترین انقباض و انبساط، خط درز دهن باز کرده و نما دندانه‌دانه به نظر می‌رسد. برای مهار شکست نبش‌ها، اجرای سه نکته فاز ۲ الزامی است:
۱. در گوشه‌ها حتماً باید از آجر ال‌شکل فابریک کارخانه‌ای استفاده شود؛ برش دستی آجر در کارگاه کیفیت اتصال را تخریب می‌کند.
۲. سنگ تراورتن عباس‌آباد در محل تقاطع با آجر، باید حداقل ۲۰ تا ۳۰ سانتیمتر دور نبش بچرخد (Wrap-around) تا حجم ستون یکپارچه بماند.
۳. فصل مشترک سنگ و آجر هرگز نباید مماس اجرا شود؛ بلکه باید یک درز ژوئن منفی با ابعاد ۱۰×۱۰ میلی‌متر تعبیه شود و عمق آن با ماستیک پلی‌یورتان یا درزبند الاستومری آب‌بندی گردد تا حرکات ناشی از نشست و تنش‌های حرارتی بدون تخریب کالبد مستهلک شوند.

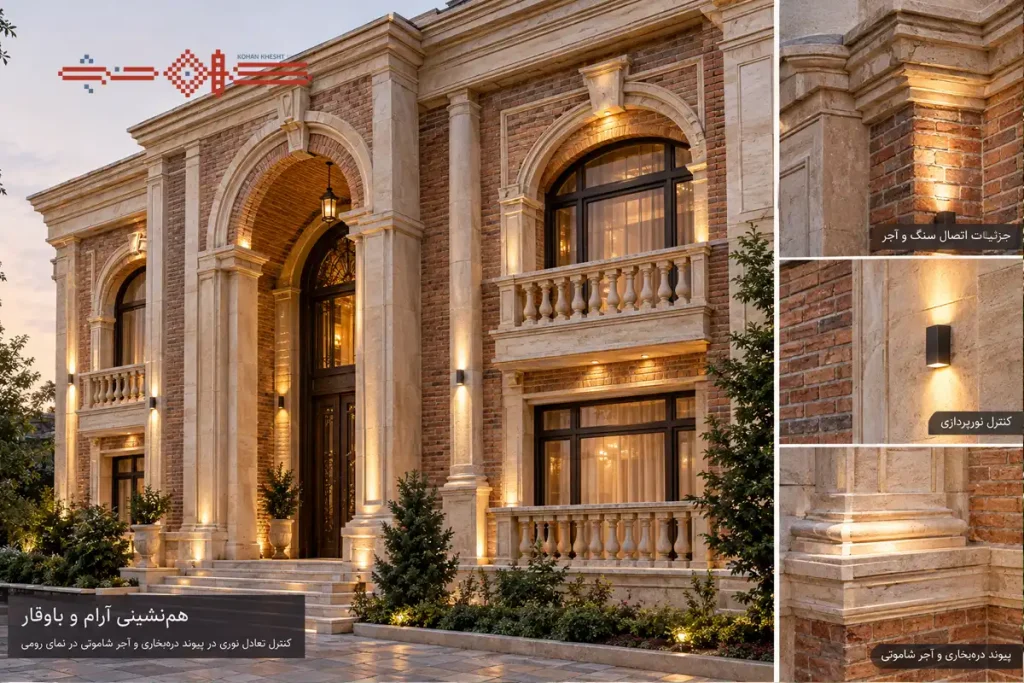

هم‌نشینی آرام و باوقار؛ کنترل تعادل نوری در پیوند دره‌بخاری و آجر شاموتی
اگر به دنبال نمایی هستید که به جای هیاهو، آرامش و متانت معمارانه را به نمایش بگذارد، ترکیب تراورتن دره‌بخاری کرم استخوانی و بژ گرم با آجر نسوز شاموتی کهربایی یا خردلی ملایم، گزینه‌ای بی‌نقص است. راز گیرایی این پالت در نزدیکی ضرایب بازتاب نوری آن‌ها نهفته است؛ دره‌بخاری بژ دارای ضریب LRV حدود ۵۲ تا ۵۸ درصد بوده و آجر شاموتی ضریب LRV بین ۴۲ تا ۴۸ درصد دارد. اختلاف بازتاب این دو متریال کمتر از ۱۵ درصد است که مانع از خستگی چشم در مواجهه با خطوط نما می‌شود.
با این حال، جانمایی اقلیمی و جهت‌گیری تابش، نقش حیاتی در کیفیت این ترکیب دارد. این زوج رفتاری فوق‌العاده در جداره‌های جنوبی، جنوب غربی و جنوب شرقی از خود نشان می‌دهند. در جبهه جنوبی، آفتاب مستقیم و گزنده ظهر تابستان به واسطه تنالیته گرم و ملایم هر دو متریال تعدیل شده و سایه‌روشن‌های آجر بافت‌دار شاموتی عمقی چشم‌نواز خلق می‌کنند.
اما اجرای این پالت در جداره‌های شمالی خطایی راهبردی است. نور جبهه شمال نوری تخت، سرد و با دمای کلوین بالا (متمایل به آبی) است. به دلیل عدم تابش مایل خورشید، سایه‌های بافت آجر شکل نمی‌گیرند و فقدان پرتوهای گرم باعث می‌شود طیف نخودی و بژ نما، کدر و اصطلاحاً چرکین و زردگون دیده شود. اگر در جبهه شمالی تصمیم به استفاده از این متریال‌ها دارید، باید سورت سنگ را به سمت سفید استخوانی خالص ببرید و بندکشی‌ها را با طیف روشن‌تری اجرا کنید.

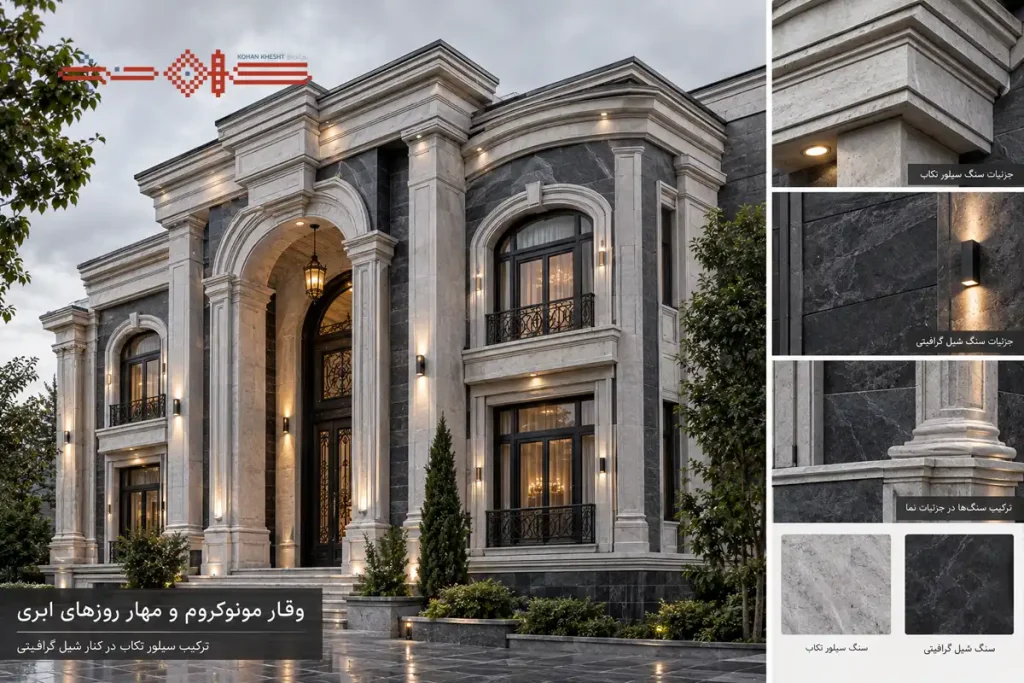

وقار مونوکروم و مهار روزهای ابری؛ ترکیب سیلور تکاب در کنار شیل گرافیتی
پالت‌های مدرن مونوکروم (تک‌رنگ) بر پایه تراورتن سیلور و آجر نسوز شیل طوسی یا گرافیتی، نمادی از معماری معاصر مینیمال هستند. اما در روزهای ابری پاییز و زمستان که شدت روشنایی محیط افت شدیدی پیدا می‌کند (لوکس نوری پایین)، این نماها در صورت عدم محاسبات دقیق، به یک حجم صلب، مرده، گرفته و سنگین تبدیل می‌شوند.
برای زنده‌نگه‌داشتن جداره در روزهای خاکستری، رعایت این چهار دستورالعمل الزامی است:
۱. انتخاب دقیق سورت سیلور: نباید از سیلورهای با زمینه تیره لجن‌گونه استفاده کرد؛ انتخاب درست، سورت سیلور روشن تکاب یا کاشان با رگه‌های زنده کلسیت سفید و فرآوری چرمی ابریشمی (Silky Leathered) است. این رگه‌های کلسیت مانند بازتابنده‌های میکروسکوپی نور محیطی ضعیف را بازتاب می‌دهند.
۲. فرمول طلایی مساحت پوسته: توزیع مساحت باید روی ۶۵ تا ۷۰ درصد تراورتن سیلور روشن در برابر ۳۰ تا ۳۵ درصد آجر شیل گرافیتی تنظیم شود. بالا بردن سهم آجر شیل به بیش از ۴۰ درصد در اقلیم‌های نیمه‌ابری، ساختمان را از نگاه عابران به یک دژ تیره و نفوذناپذیر تبدیل می‌کند.
۳. بندکشی سیلیسی درخشنده: ملات بندکشی آجر شیل باید حاوی دانه‌بندی پودر سنگ سیلیس کریستالی با رنگ طوسی نقره‌ای باشد تا شکست نور در درزها، خطوط را از حالت تاریکی مطلق خارج کند.
۴. تزریق اکسنت‌های متالیک: قاب‌بندی‌های پنجره با پروفیل‌های آلومینیوم آنودایز شامپاینی، برنزی مات یا مشکی نیمه‌براق همراه با کانال‌های نوری خطی در ژوئن‌های منفی، کنتراست لازم را جهت تفکیک دقیق لبه‌ها تأمین می‌کنند.
هندسه بندکشی و رنگ ملات؛ بیست درصدی که سرنوشت نما را رقم می‌زند
بسیاری از سازندگان گران‌ترین سنگ و باکیفیت‌ترین آجر نسوز را تهیه می‌کنند، اما در مرحله نهایی، انتخاب ملات بندکشی را به ذوق استادکار بنا واگذار می‌کنند. این واقعیت مهندسی را همواره مدنظر داشته باشید: ملات بندکشی بین ۱۵ تا ۲۰ درصد از کل مساحت پوسته آجری را تشکیل می‌دهد. انتخاب اشتباه در هندسه و رنگ این ملات، درست مانند آن است که یک تابلوی نقاشی اصیل و نفیس را درون یک قاب پلاستیکی فرسوده قرار دهید؛ در این حالت، ارزش کل اثر از دست می‌رود.
پدیده ادراک لبه و تشدید کنتراست (Mach Bands Effect) نشان می‌دهد که چشم انسان تضاد میان مرز دو ماده مجاور را تشدید می‌کند. از این رو، هندسه و فرم ابزار بندکشی، کاراکتر نورپردازی روز را دگرگون می‌سازد:
- در الگوی کنتراست شدید (عباس‌آباد + انگلیسی): بندکشی سفید یا هم‌سطح نتیجه‌ای نامطلوب دارد، چرا که نما را تکه‌تکه و متلاشی جلوه می‌دهد. هندسه استاندارد در اینجا، پروفیل فرورفته تخت (Raked Joint) به عمق ۳ تا ۴ میلی‌متر با ضخامت ۸ تا ۱۰ میلی‌متر است. رنگ ملات باید خاکستری زغالی متوسط پلیمری و ضدشوره باشد. فرورفتگی ملات، سایه‌ای خطی و ممتد در زیر لبه آجر ایجاد می‌کند که هارمونی تیره‌رنگ بستر را تقویت کرده و جلوه سفیدی شاسی سنگ را شاخص‌تر می‌سازد.
- در الگوی هارمونی ملایم (دره‌بخاری + شاموتی): پروفیل ایده‌آل، مقعر قاشقی (Concave) با ضخامت ۱۰ تا ۱۲ میلی‌متر است. این فرم منحنی، آب باران را به سرعت هدایت کرده و زاویه تابش خورشید را با سایه‌ای نرم پخش می‌کند. رنگ ملات باید کرم استخوانی یا نخودی شنی باشد؛ دقیقاً هم‌رنگ زمینه تراورتن دره‌بخاری و نیم‌پرده روشن‌تر از خود آجر تا مرزها به آرامی در هم حل شوند.
- در الگوی مدرن مونوکروم (سیلور + شیل خاکستری): هندسه بندکشی باید توپر هم‌سطح (Flush) یا فرورفته عمیق ۵ میلی‌متری کالیبره‌شده با اسپیسرهای دقیق ۸ میلی‌متری باشد. رنگ ملات نیز باید طوسی سربی یا دودی گرافیتی پلیمری ضدآب انتخاب شود تا پیوستگی بافت مدرن به هیچ عنوان شکسته نشود.
| تیپولوژی الگو | سورت و خاستگاه تراورتن | فینیشینگ سنگ | ابعاد و مشخصات آجر نسوز | نسبت بازتاب نوری (LRV) | نقش سنگ و آجر در جداره | پروفیل بندکشی | ضخامت بند (mm) | رنگ و پایه ملات بندکشی | جهت‌گیری ایده‌آل تابش |
|---|---|---|---|---|---|---|---|---|---|
| الگوی کنتراست شدید (High Contrast) | سوپر عباس‌آباد سفید خالص بی‌موج | هوند (مات) یا چرمی کالیبره | ۳۱×۷ یا ۲۶×۵.۵ پلاک نسوز انگلیسی (طیف جگری-اخرایی رندوم) | سنگ: ۷۰٪ / آجر: ۲۵٪ (نسبت ۲.۸ به ۱) | سنگ: شاسی قاب‌ها، ستون‌ها، فریم پنجره و تاج | آجر: بستر فرورفته و پنل‌های میانی | فرورفته تخت (Raked) به عمق ۳ تا ۴ میلی‌متر | ۸ تا ۱۰ | پلیمری ضدشوره / خاکستری زغالی متوسط |
| الگوی هارمونی ملایم (Soft Harmony) | دره‌بخاری یا حاجی‌آباد (کرم استخوانی / بژ) | چرمی ملایم (Leathered) یا ساب نیمه‌مات | ۳۱×۷ پلاک نسوز شاموتی (خردلی کهربایی، بافت شنی یا رستیک) | سنگ: ۵۵٪ / آجر: ۴۵٪ (نسبت ۱.۲ به ۱) | سنگ: خطوط تقسیم افقی، جان‌پناه، ستونچه‌ها | آجر: بدنه اصلی و بالکن‌ها | قاشقی مقعر (Concave) با فشردگی بالا | ۱۰ تا ۱۲ | معدنی پرتلند ضدسولفات / کرم نخودی شنی (Tone-on-tone) |
| الگوی مدرن مونوکروم (Monochrome) | سیلور تکاب یا کاشان (دودی روشن با رگه کلسیت) | چرمی با رگه‌های صیقلی یا هوند زبر | ۲۶×۵.۵ پلاک آجر شیل گرافیتی (خاکستری، بافت صاف مهندسی) | سنگ: ۳۸٪ / آجر: ۲۰٪ (نسبت ۱.۹ به ۱) | سنگ: ۶۵٪ مساحت سطوح اصلی پوسته | آجر: ۳۵٪ مساحت نوارهای پیوسته و بافت عمودی | توپر هم‌سطح (Flush) یا منفی عمیق (۵mm) | ۸ دقیق با اسپیسر | پلیمری نانو آب‌گریز / طوسی فیلی یا دودی گرافیتی |
ماتریس جامع مهندسی انتخاب زوج‌های متریال نما (تراورتن + آجر نسوز)
برای آنکه دفترچه مشخصات فاز ۲ (Spec Book) از کلی‌گویی‌های رایج فاصله بگیرد و به یک دستورالعمل مدون کارگاهی تبدیل شود، جدول زیر تمام پارامترهای بصری، هندسی و اجرایی را در قالب یک چارچوب مهندسی یکپارچه کرده است:
زیبایی بصری بدون مهندسی اتصالات، ساختاری شکننده خواهد بود. هر تصمیمی که در تراز رنگ و بافت گرفته می‌شود، باید پیش از دوغاب‌ریزی با شاسی‌کشی قوطی‌های فلزی، کروم‌بندی دقیق سطوح، اسکوپ مکانیکی سیمی سنگ‌ها و تعبیه درزهای ژوئن منفی مهار شود؛ اصالت واقعی نما همواره در نقطه تلاقی فیزیک نور و مهندسی جزئیات متولد می‌شود.
ناسازگاری انبساط حرارتی سنگ و آجر؛ مهار تنش برشی با ژوئن‌های الاستیک
ساعت سه بامدادِ یک شب سرد دی‌ماه را تجسم کنید؛ دماسنج کارگاه عدد منفی هشت درجه را نشان می‌دهد، در حالی که همین نما هشت ماه پیش، زیر تابش مستقیم آفتاب تیرماه دمای بالای شصت درجه را لمس کرده است. ناگهان صدایی شبیه به شلیک یک گلوله کوچک یا تقه‌ای خشک در فضای کوچه می‌پیچد. صبح روز بعد، وقتی پای داربست می‌روید، می‌بینید روی کتیبه سنگی چسبیده به پنل آجری، یک ترک مایل ۴۵ درجه دقیقاً از گوشه اتصال دهان باز کرده و مشتی پودر خاکستری‌رنگ شبیه به خاکستر کف پیاده‌رو ریخته است.
اولین واکنش ذهنی اکثر سازندگان در این صحنه قابل پیش‌بینی است: «شاید کارگر دوغاب را خوب عمل‌آوری نکرده، یا اسکوپ سنگ کم بوده است.» اما ریشه این بحران در رفتار مکانیکی پنهان لایه‌ها قرار دارد. شما دو متریال با دو شناسنامه زیستی و فیزیکی کاملاً متضاد را با ملاتی خشک و بی‌انعطاف به جان هم انداخته‌اید؛ مصالحی که در سرما و گرما همگام نیستند و مانند دو دونده با طول گام‌های نامتقارن، شانه به شانه یکدیگر زنجیر شده‌اند.
نبرد ابعادی در مقیاس میکرومتر؛ چرا پیوند صلب محکوم به شکست است؟
بیایید به آزمایشگاه فیزیک ساختمان سر بزنیم و رفتار ماده را بدون تعارف بررسی کنیم. طبق استانداردهای بین‌المللی ASTM C531 و DIN EN 1745 و همچنین استانداردهای ملی ایران (شماره ۷ و ۵۶۹۶)، ضریب انبساط حرارتی خطی سنگ تراورتن حدود ۸٫۰ در ۱۰ به توان منفی ۶ بر کلوین است، در حالی که این عدد برای آجر نسوز پخته‌شده از رس و شیل به حدود ۵٫۰ در ۱۰ به توان منفی ۶ بر کلوین می‌رسد. این اختلاف تفاضلی یعنی سنگ تراورتن به ازای هر یک درجه تغییر دما، شصت درصد بیشتر از آجر هم‌جوار خود قد می‌کشد و جمع می‌شود.
ماجرا دقیقاً شبیه سازوکار یک تیغه دوفلزی در ترموستات است؛ وقتی دما بالا می‌رود، فلزی که ضریب انبساط بالاتری دارد می‌خواهد با سرعت جلو برود، اما فلز دوم ترمز آن را می‌کشد. در نتیجه کل قطعه کمانش می‌کند و خمیده می‌شود. حالا این پدیده را در چرخه دمایی متداول اقلیم‌های ایران با نوسان ۸۰ درجه کلوین (از منفی ۱۵ درجه در شب‌های برفی تا مثبت ۶۵ درجه روی سطح داغ نما در تابستان) روی یک المان سنگی ۳ متری محاسبه کنیم:
تغییر طول تفاضلی (ΔL):
ΔL = L × Δα × ΔT = ۳۰۰۰ mm × (۳٫۰ × ۱۰⁻⁶ K⁻¹) × ۸۰ K = ۰٫۷۲ mm
در دهانه‌های بلندتر یا قاب‌های ۶ متری، این اختلاف جابجایی به ۱٫۴۴ میلی‌متر می‌رسد. شاید در نگاه اول تصور کنید یک میلی‌متر جابجایی عددی به حساب نمی‌آید؛ اما وقتی این حرکت در یک محیط مقید و صلب مهار شود، فاجعه مهندسی رخ می‌دهد. با فرض ضخامت ملات ۱۰ میلی‌متر و مدول برشی معمول ملات ماسه‌سیمان (G = ۵۰۰۰ MPa)، تنش برشی الاستیک تئوریک در مرز اتصال به عدد سرسام‌آوری می‌رسد:
تنش برشی الاستیک تئوریک (τ):
τ = G × γ = ۵۰۰۰ MPa × (۰٫۷۲ mm / ۱۰ mm) = ۳۶۰ MPa
این عدد شوکه‌کننده است؛ مقاومت برشی واقعی چسبندگی ملات ماسه‌سیمان به سنگ و آجر در بهترین شرایط کارگاهی، رقمی بین ۰٫۲ تا نهایتاً ۰٫۵ مگاپاسکال است! یعنی تنش برشی تحمیل‌شده، صدها برابر از توان باربری اتصال فراتر رفته است. ملات صلب چاره‌ای جز تسلیم ندارد؛ در همان چرخه‌های ابتدایی دچار گسیختگی برشی ترد می‌شود، با زاویه ۴۵ درجه ترک برمی‌دارد و در نهایت پیوند اتصال کاملاً تبله می‌کند.
اینجا دقیقاً همان نقطه‌ای است که یک باور سنتی کارگاه را به بن‌بست می‌کشاند: «عیار سیمان ملات را بالا ببرید تا محکم‌تر بچسبد!»
این نسخه نه‌تنها مشکلی را حل نمی‌کند، بلکه بحران را تشدید خواهد کرد. سیمان پرمایه، مدول الاستیسیته ملات را به شدت بالا برده و رفتار آن را مانند شیشه، خشک و شکننده می‌سازد. هرچه ملات صلب‌تر شود، تنش برشی ناشی از کرنش حرارتی با شدت بیشتری به مرز متریال ضربه می‌زند و خردشدگی لایه‌ها با سرعت بالاتری رخ می‌دهد.
عطش پنهان آجر و پدیده «دوغاب سوخته» در مرز اتصال
تنش‌های حرارتی تنها نیمی از ماجرا هستند؛ نیم دیگر، خطای شیمیایی و فیزیکی ملات است که درست هنگام دوغاب‌ریزی مرحله‌ای شکل می‌گیرد. سنگ تراورتن دارای حفرات درشت ماکرو است، اما آجر نسوز ساختاری کاملاً متفاوت دارد؛ شبکه‌ای مویین از میکروحفرات با نرخ مکش اولیه آب (IRA) بسیار بالا که طبق استاندارد ASTM C67 به ۱۰ تا ۲۵ گرم در دقیقه به ازای هر ۳۰ سانتیمتر مربع سطح می‌رسد.
وقتی دوغاب ماسه‌سیمان پشت ترکیب سنگ و آجر ریخته می‌شود، آجر نسوز مثل اسفنجی تشنه، آب آزاد و شیره سیمان را با مکش مویینگی پرفشار به درون خود می‌بلعد. در فاصله چند میلی‌متری از جداره آجر، نسبت آب به سیمان ناگهان به زیر ۰٫۲۵ سقوط می‌کند. در چنین محیط فاقد رطوبتی، واکنش هیدراتاسیون سیمان متوقف می‌شود؛ یعنی زنجیره‌های ژل چسبنده سیلیکات کلسیم هیدراته (C-S-H) و سوزن‌های کریستالی اترینگایت اصلاً تشکیل نمی‌شوند تا دانه‌های ماسه را به یکدیگر قفل کنند.
نتیجه این رخداد، ایجاد یک «ناحیه انتقال بین‌سطحی» (ITZ) پودری و فاقد مقاومت مکانیکی است که در کارگاه‌های سنتی به درستی نام «دوغاب سوخته» را روی آن گذاشته‌اند. این ناحیه پودری مانند یک صفحه لغزش ازپیش‌تعیین‌شده عمل می‌کند؛ کافی است اولین انقباض زمستانه از راه برسد تا پوسته نما با کوچک‌ترین نیروی برشی از بستر خود جدا شود.
ماتریس مقایسه ترموفیزیکی مصالح در فصل مشترک سنگ و آجر
برای ریشه‌یابی دقیق‌تر چرایی این ناسازگاری ساختاری، ویژگی‌های مکانیکی و رفتاری این چهار جزء را در کنار هم مقایسه کنید:
| مؤلفه مهندسی | سنگ تراورتن نما | آجر نسوز نما | ملات ماسه‌سیمان پرمایه | ماستیک پلی‌یورتان نما |
|---|---|---|---|---|
| ضریب انبساط خطی (α) | ۸٫۰ × ۱۰⁻⁶ K⁻¹ | ۵٫۰ × ۱۰⁻⁶ K⁻¹ | ۱۰٫۰ تا ۱۲٫۰ × ۱۰⁻⁶ K⁻¹ | ۱۰۰ تا ۲۰۰ × ۱۰⁻⁶ K⁻¹ (الاستومر) |
| مدول الاستیسیته (E) | ۳۰ تا ۵۰ GPa | ۱۰ تا ۲۰ GPa | ۱۲ تا ۱۸ GPa (صلب و ترد) | ۰٫۰۰۰۴ تا ۰٫۰۰۱ GPa (معادل ۰٫۴ تا ۱ MPa) |
| رفتار تحت بار کششی/برشی | کاملاً ترد و شکننده | کاملاً ترد و شکننده | فوق‌العاده شکننده و صلب | فوق‌العاده الاستیک (کشسانی تا ۸۰۰٪) |
| نرخ مکش/جذب آب | تخلخل ماکرو (واکوئلی) | مکش شدید مویینگی (IRA بالا) | وابسته به فرآیند کیورینگ | نفوذناپذیر مطلق (هیدروفوبیک) |
| عملکرد در مرز اتصال | انبساط طولی بالا در گرما | پایداری ابعادی بیشتر | خرد شدن برشی زیر کرنش | جذب کامل کرنش تفاضلی بدون انتقال تنش |
ژوئن الاستیک؛ عملکردی شبیه به غضروف در مفاصل صلب
اگر با نگاه مکانیک زیستی به این تقابل نگاه کنیم، سنگ و آجر مانند دو استخوان صلب ران و ساق هستند؛ متصل کردن این دو استخوان با گچ و سیمان، نتیجه‌ای جز خرد شدن آن‌ها زیر بارهای حرکتی ندارد. این پیوند صلب به یک غضروف ارتجاعی انعطاف‌پذیر به همراه مایع مفصلی نیاز دارد تا حرکات را بدون انتقال ضربه در خود مستهلک کند. ژوئن‌های الاستیک دقیقاً همین نقش حیاتی را در کالبد نما ایفا می‌کنند.
یک باور سنتی اما به شدت مخرب دیگر در نماسازی وجود دارد: «بندکشی مرز سنگ و آجر با پودر سنگ و سیمان، درز را یکپارچه و ضدآب می‌کند.»
بندکشی صلب، نه درز را یکپارچه نگه می‌دارد و نه مانع ورود آب می‌شود؛ بلکه این مفصل را قفل کرده، پلی برای انتقال تنش برشی می‌سازد و در اولین یخبندان، با مکش آب به درون ترک‌های مویین و یخ‌زدگی، سنگ‌ها را به بیرون پرتاب می‌کند.
لایه‌بندی مهندسی ژوئن انبساطی الاستیک (از عمق به سطح نما):
- لایه اول (عمق درز): شکاف باز مهارنشده (Clear Gap)
تخلیه کامل ملات صلب به عمق حداقل ۱۵ تا ۲۰ میلی‌متر تا امکان جابجایی آزادانه المان‌ها فراهم شود. - لایه دوم: فوم پشتیبان سلول‌بسته (Backer Rod)
طناب اسفنجی پلی‌اتیلن نچسب با قطر ۲۵ درصد بزرگ‌تر از عرض درز، جهت تنظیم دقیق عمق ماستیک و جلوگیری از چسبش ته‌درز. - لایه سوم: پرایمر نفوذگر پلی‌یورتان
اندود کردن جداره‌های داخلی سنگ و آجر با پرایمر مخصوص جهت تثبیت پیوند چسبندگی و نفوذناپذیر کردن لبه‌های برش‌خورده. - لایه چهارم (سطح خارجی): ماستیک الاستومری پلی‌یورتان نما
تزریق پیوسته ماستیک کم‌مدول و پرداخت مقعر آن به فرم ساعت‌شنی (Hourglass Profile) با نسبت عرض به عمق ۱:۱ تا ۲:۱.
دام خطرناک چسبندگی سه‌وجهی و اهمیت فوم پلی‌اتیلن
شاید در کارگاه این وسوسه پیش بیاید که فوم پلی‌اتیلن (Backer Rod) را حذف کنید و بگویید: «چه لزومی دارد؟ تمام عمق درز را با ماستیک پر می‌کنیم تا محکم‌تر شود!»
این تصمیم، تیر خلاص به کارایی الاستیک درز است.
اگر ماستیک پلی‌یورتان علاوه بر دیواره‌های سنگ و آجر، به کف درز (بستر بتنی یا ملات پشت) نیز بچسبد، دچار پدیده مخرب چسبندگی سه‌وجهی (Three-Sided Adhesion) می‌شود. در یک اتصال استاندارد دووجهی، وقتی سنگ و آجر در سرمای زمستان از هم دور می‌شوند، ماستیک در وسط مقطع مانند یک کش لاستیکی باریک می‌شود (پدیده Necking) و تنش کششی به صورت یکنواخت در کل حجم الاستومر پخش خواهد شد. اما وقتی کف ماستیک به بستر بتنی قفل شده باشد، آزادی حرکتی برای باریک شدن باقی نمی‌ماند.
در این وضعیت، کرنش ساده به تنش کششی سه‌محوره بسیار شدیدی در گوشه‌های پایینی درز تبدیل می‌شود. نتیجه این تمرکز تنش، پارگی زودهنگام چسبندگی از لبه‌ها یا پاره شدن توده‌ای ماستیک در کرنش‌های بسیار ناچیز (حتی ۵ تا ۱۰ درصد تغییر بعد) خواهد بود. فوم اسفنجی سلول‌بسته در ته درز، نقش یک جداساز نچسب (Bond Breaker) را ایفا می‌کند؛ جسمی الاستیک که ماستیک به آن نمی‌چسبد و اجازه می‌دهد پلیمر در دو بعد آزادانه نفس بکشد و تغییر شکل دهد.
شناسنامه مهندسی ماستیک پلی‌یورتان؛ کدام متریال استاندارد است؟
هر ماستیک یا چسبی که در قوطی‌های سیلندری فروخته می‌شود، صلاحیت استفاده در نمای بیرونی را ندارد. ماستیک مصرفی در فصل مشترک سنگ و آجر باید بر اساس استانداردهای ASTM C920 و ISO 11600 (کلاس 25LM) انتخاب شود و این ویژگی‌های فنی را دارا باشد:
- کلاس جابجایی حرکتی مجاز: حداقل ۲۵± درصد و در پروژه‌های با دهانه‌های بلند ۵۰± درصد.
- سختی شور A (Shore A Hardness): بین ۲۵ تا ۳۵؛ سختی بالاتر از این دامنه، متریال را بیش از حد سفت کرده و لبه‌های نازک سنگ و آجر را حین انبساط لب‌پر می‌کند؛ سختی پایین‌تر نیز مقاومت کافی در برابر سایش باد و نشست گردوغبار نخواهد داشت.
- مدول الاستیسیته پایین (Low Modulus): مقاومت کششی در کرنش ۱۰۰ درصد باید کمتر از ۰٫۴ مگاپاسکال در دمای ۲۳ درجه سلسیوس باشد تا کمترین نیروی واکنشی بازدارنده را به لبه‌های نما وارد کند.
- ازدیاد طول تا نقطه پارگی (Elongation at Break): طبق آزمون استاندارد ASTM D412 باید بین ۵۰۰ تا ۸۰۰ درصد باشد.
- پایداری در برابر پرتوهای فرابنفش (UV Stability): بهره‌گیری از پایه پلی‌یورتان آلیفاتیک یا تثبیت‌کننده‌های نوری آمینی (HALS) تحت استاندارد ASTM G154، تا در تابش مستقیم خورشید دچار گچی‌شدگی، خشکی و ترک نشود.
- عدم لکه‌گذاری روی بافت سنگ متخلخل: بر اساس آزمون استاندارد ASTM C1248 نباید هیچ‌گونه روغن آزاد یا نرم‌کننده (پلاستی‌سایزر) به درون خلل‌وفرج سنگ تراورتن نفوذ کند؛ زیرا نشت چربی ماستیک، هاله‌ای تیره و ماندگار در حاشیه درز به وجود می‌آورد که آلودگی‌های هوا را به خود جذب می‌کند.
فواصل مهندسی و ترفندهای معمارانه برای استتار خط ژوئن
طبق توصیه‌های انجمن صنعت آجر آمریکا (BIA Technical Notes 18A) و الزامات آیین‌نامه ACI 530، حداکثر فواصل مجاز برای اجرای درزهای انبساط حرارتی عمودی در نماهای ترکیبی، بین ۳٫۰ تا ۴٫۵ متر طول آزاد (حداکثر مطلق ۶ متر) است. در راستای افقی نیز تعبیه درز انقطاع در هر طبقه (ارتفاع ۳٫۰ تا ۳٫۵ متر، دقیقاً زیر نشیمن نبشی‌های تکیه‌گاهی شاسی‌کشی) ضروری است؛ به‌ویژه در کنج‌ها و شکست‌های پلان که تمرکز تنش‌های پیچشی به اوج می‌رسد.
با این حال، دغدغه طراحان و کارفرمایان همیشه یکسان است: «چگونه خطوط ژوئن الاستیک، زیبایی و پیوستگی بصری نما را مخدوش نکند؟» پاسخ در سه ترفند اجرایی هوشمندانه نهفته است:
ایجاد چفت سایه‌انداز (Shadow Gap): به جای اینکه ژوئن را روی یک سطح کاملاً هم‌باد اجرا کنید، در خط تغییر مصالح یک شیار منفی ۱۰ تا ۱۵ میلی‌متری طراحی نمایید. شکست نور و سایه طبیعی در این عمق، خط ماستیک را از زاویه دید ناظر کاملاً محو کرده و جلوه‌ای منظم و مدرن به نما می‌دهد.
پنهان‌سازی پشت المان‌های برجسته: خط ژوئن حرارتی را دقیقاً در لبه مخفی و کنج اتصال نیم‌ستون‌ها (پیلاسترها)، کادربندی‌های سنگی پنجره‌ها یا قرنیزهای بیرون‌آمده جانمایی کنید، جایی که دید مستقیم به درز مسدود است.
بافت‌دهی سطحی هم‌رنگ: بلافاصله پس از تزریق ماستیک و فرم‌دهی مقعر آن، پیش از تشکیل لایه پوسته اولیه (Skinning)، خاکه سنگ یا پودر آجر آسیاب‌شده و الک‌شده همان پروژه را به آرامی روی سطح ماستیک بپاشید. با این کار، درخشش مصنوعی پلیمر از بین رفته و بافتی مات و معدنی کاملاً مشابه بندکشی‌های مجاور خلق می‌شود، در حالی که انعطاف و آزادی حرکتی مفصل الاستیک به صورت ۱۰۰ درصدی حفظ خواهد شد.
با درک درست این رفتار مکانیکی و جایگزین کردن مفاصل الاستیک به جای اتصالات صلب، جداره ترکیبی ساختمان شما دیگر یک توده تحت تنش نخواهد بود؛ بلکه به پوسته‌ای زنده تبدیل می‌شود که همگام با دگرگونی‌های دمایی فصول، سال‌ها بدون شکست و ترک‌خوردگی نفس می‌کشد.
مهاربندی و اتصالات خشک؛ اصول اسکوپ مکانیکی و کاهش بار مرده بر وال‌پست
روی داربست که بایستید و به سنگ‌های ۴۰ طولی تراورتن یا قاب‌های رومی سنگین نگاه کنید، اولین چیزی که چشمتان را می‌گیرد شکوه و زیبایی بصری کار است؛ اما اگر برای یک لحظه نگاهمان را از این پوسته ظاهری برداریم و به تراز اتصال نما با اسکلت بدوزیم، پای فیزیک خشن و جبر بی‌رحم جاذبه به میان می‌آید. ما در عمل داریم ده‌ها تن جرم صلب را به لبه پیش‌آمده دال‌های بتنی آویزان می‌کنیم؛ باری عظیم که دقیقاً در دورترین فاصله ممکن از مرکز سختی سازه مستقر شده است.
تصور کنید به یک کوهنورد روی لبه باریک صخره، یک کوله‌پشتی ۱۰۰ کیلویی بدهید؛ کوچک‌ترین وزش باد یا تکانه ناگهانی، تعادلش را به سمت پرتگاه می‌کشد. در حالی که اگر بار آن کوله‌پشتی را به ۵۰ کیلوگرم برسانید، واکنش دینامیکی بدن او در برابر لرزش‌ها کاملاً دگرگون می‌شود. وقتی از نمای ترکیبی سنگ و آجر صحبت می‌کنیم، دقیقاً در حال پیاده‌سازی همین استراتژی مهندسی برای نجات سازه از تله وزنی هستیم. بیایید بر مبنای محاسبات فاز ۲ و ضوابط آیین‌نامه‌ای ببینیم پشت‌صحنه این تبادل جرم چه می‌گذرد.
محاسبات سبکسازی؛ وقتی پوسته خارجی سازه نفس می‌کشد
جایگزین کردن بخشی از سنگ با آجر پلاک نسوز، روی کاغذ و در عمل چقدر تفاوت وزنی ایجاد می‌کند؟ پاسخ این پرسش در جداول ۶-۲-۱ و ۶-۲-۲ مبحث ششم مقررات ملی ساختمان با ارقام دقیق ثبت شده است:
- جرم حجمی سنگ تراورتن: ۲۵۰۰ تا ۲۶۰۰ کیلوگرم بر مترمکعب
- ملات ماسه‌سیمان پشت سنگ: ۲۱۰۰ تا ۲۲۰۰ کیلوگرم بر مترمکعب
- آجر پلاک نسوز: ۱۸۰۰ تا ۱۹۰۰ کیلوگرم بر مترمکعب
در یک نمای سنتی تمام‌سنگ، ضخامت ۲ سانتیمتر پلاک سنگ به اضافه ۳.۵ سانتیمتر دوغاب‌ریزی متراکم و برجستگی ابزارها، باری معادل ۱۱۰ تا ۱۳۰ کیلوگرم بر مترمربع (با میانگین ۱۱۵ کیلوگرم) بر سازه تحمیل می‌کند. در مقابل، آجر پلاک نسوز با ضخامت ۲.۵ سانتیمتر و نصب با ملات کم‌حجم یا چسب پودری استاندارد، تنها ۵۰ تا ۵۵ کیلوگرم بر مترمربع (با میانگین ۵۲ کیلوگرم) وزن دارد.
اگر رابطه کاهش بار مرده را در یک سطح معیار ۱۰۰ مترمربعی با نسبت ترکیب ۶۰ درصد آجر و ۴۰ درصد سنگ محاسبه کنیم:
میزان کاهش بار مرده = مساحت کل نما × سهم مساحت آجر × اختلاف وزن واحد سطح سنگ و آجر
کیلوگرم ۳۷۸۰ = (۵۲ – ۱۱۵) × ۰.۶۰ × ۱۰۰
با این ترکیب، وزن نهایی پوسته نما به ۷۷.۲ کیلوگرم بر مترمربع می‌رسد؛ یعنی در هر ۱۰۰ مترمربع، دقیقاً ۳.۷۸ تن (معادل ۴۵.۶ درصد) بار مرده از دوش پیرامون ساختمان برداشته می‌شود:
* نمای تمام‌سنگ: ۱۱۵ کیلوگرم بر مترمربع (حداکثر نیروی اینرسی و لنگر واژگونی)
* نمای ترکیبی (۶۰/۴۰): ۷۷.۲ کیلوگرم بر مترمربع (مهار ۴۵ درصدی نیروهای اینرسی)
* نمای تمام‌آجر پلاک: ۵۲ کیلوگرم بر مترمربع (کمترین میزان تنش وارده به اتصالات)
این کاهش وزن ایستایی، تازه شروع ماجراست؛ اهمیت واقعی این سبکی زمانی آشکار می‌شود که زمین زیر پای ساختمان شتاب بگیرد.
پیوست ۶ استاندارد ۲۸۰۰ و کنترل نیروی اینرسی برون‌صفحه
طبق فصل سوم و ضوابط پیوست ۶ استاندارد ۲۸۰۰، نیروی لرزه‌ای وارد بر اجزای غیرسازه‌ای و اتصالات نما با نماد Fp، رابطه خطی مستقیمی با وزن موثر جزء نما یعنی Wp دارد:
نیروی برون‌صفحه زلزله (Fp) = ضریب لرزه‌ای طبقه و شتاب جزء × وزن موثر پوسته نما (Wp)
از آنجا که شتاب تراز طبقات و ضرایب لرزه‌ای آیین‌نامه برای یک ساختمان مشخص ثابت هستند، نیروهای جانبی برون‌صفحه مستقیماً تابعی از وزن نما خواهند بود. وقتی بار مرده نما را از ۱۰۰ به ۵۵ کیلوگرم بر مترمربع می‌رسانید، نیروی برشی و کششی ناشی از زلزله روی انکربولت‌ها، قوطی‌کشی‌ها و وادارهای وال‌پست دقیقاً ۴۵ درصد افت می‌کند.
در یک ساختمان ۵ طبقه شهری متداول با زیربنای ۱۰۰۰ مترمربع و حدود ۴۵۰ مترمربع نما، این تصمیم هوشمندانه نزدیک به ۲۰.۲۵ تن از وزن ترازهای بالایی سازه کم می‌کند. حذف چنین جرم متمرکزی از دورترین لبه بیرونی ساختمان، شعاع ژیراسیون جرم را به شدت کاهش داده و مانع از تشدید ممان اینرسی پیچشی کل سازه می‌شود؛ خروجی مستقیم این اصلاح رفتاری، مهار اثرات مخرب تشدید لرزه‌ای مرتبه دوم (P-Delta) در طبقات انتهایی است.
ماتریس جامع مقایسه بار مرده، رفتار لرزه‌ای و ریسک سقوط نماهای شهری
| شاخص ارزیابی | نمای رومی تمام‌سنگ کلاسیک | نمای تمام‌آجر پلاک | نمای ترکیبی آجری – رومی (۶۰/۴۰) |
|---|---|---|---|
| وزن واحد سطح پوسته نما | ۱۱۰ تا ۱۳۰ کیلوگرم بر مترمربع | ۴۵ تا ۵۵ کیلوگرم بر مترمربع | ۶۵ تا ۷۸ کیلوگرم بر مترمربع |
| وزن کل در ۵۰۰ مترمربع نما | ۵۵ تا ۶۵ تن | ۲۲.۵ تا ۲۷.۵ تن | ۳۲.۵ تا ۳۹ تن |
| نیروی اینرسی برون‌صفحه زلزله (Fp) | مبنا (۱۰۰٪) | کاهش ۵۷ درصدی | کاهش ۴۰ تا ۴۵ درصدی |
| نوع مهاربندی مکانیکی الزامی | اسکوپ شیاری + شاسی‌کشی سنگین | مهار بندکششی / اتصالات میلگرد بستر | اسکوپ در سنگ + مهار بستر در آجر |
| میزان مصرف آهن‌آلات زیرسازی | ۱۲ تا ۱۸ کیلوگرم بر مترمربع | ۲ تا ۵ کیلوگرم بر مترمربع | ۶ تا ۹ کیلوگرم بر مترمربع |
| رفتار در تغییر مکان نسبی طبقات (Drift) | آسیب‌پذیری بالا (ترد و شکننده) | انعطاف‌پذیری بالاتر با بندکشی | تطابق بالا در صورت رعایت درز ژوئن |
| ریسک جداشدگی و سقوط قطعات | بسیار شدید (در صورت عدم اسکوپ) | بسیار ناچیز | کنترل‌شده و بسیار کم |
شاسی‌کشی نما و وادارهای وال‌پست؛ مرز باربری ثقلی و آزادی درون‌صفحه
یکی از رایج‌ترین خطاهای اجرایی در کارگاه‌های ساختمانی زمانی رخ می‌دهد که جوشکار نما، بدون درک رفتار لرزه‌ای پیوست ۶ استاندارد ۲۸۰۰، قوطی‌های ۴۰×۴۰ زیرسازی را مستقیماً به وادارهای وال‌پست جوش صلب می‌دهد. این جوش ناصحیح، کل فلسفه جداسازی دیوار از سازه را نابود می‌کند.
بر اساس بند پ-۶-۱-۴-۲ پیوست ۶، وال‌پست‌ها صرفاً وظیفه دارند بارهای عمود بر صفحه دیوار پیرامونی را مهار کنند و اتصال بالایی آن‌ها به زیر تیرها باید از نوع تلسکوپی یا لوبیایی کشویی باشد تا جابجایی جانبی اسکلت مختل نشود. جوش دادن شاسی ثقلی نما به وادار، این اتصال کشویی را قفل کرده و تغییرمکان جانبی سازه را به دیوار تحمیل می‌کند.
مسیر درست و مهندسی تفکیک این دو وظیفه به این صورت است:
- انتقال مستقیم بار ثقلی به اسکلت: قوطی‌های عمودی ۴۰×۴۰ یا ۴۰×۶۰ زیرسازی نما باید وزن سنگ و آجر را منحصراً از طریق براکت‌های صلب، به پیشانی تیرهای بتنی یا پلیت‌های تعبیه‌شده در دال سازه‌ای منتقل کنند. نه تیغه سفالی و نه وادار وال‌پست نباید کوچک‌ترین سهمی از بار قائم نما را به دوش بکشند.
- مهار جانبی با اتصالات کشویی لوبیایی (Slotted Holes): در دهانه‌های بلند که قوطی‌های نما در برابر باد و مکش زلزله به تکیه‌گاه میانی نیاز دارند، اتصال شاسی نما به وادارهای میانی باید صرفاً از طریق بست‌های فلزی سوراخ‌لوبیایی و پیچ با واشرهای تفلونی اجرا شود. این مکانیزم اجازه می‌دهد جابجایی نسبی درون‌صفحه طبقات تا سقف ۲.۵ سانتیمتر آزادانه رخ دهد و دیوار ترک نخورد، در حالی که صلبیت کامل برای مهار بارهای رفت‌وبرگشتی برون‌صفحه حفظ می‌شود.
اسکوپ مکانیکی در برابر پدیده جداشدگی؛ ایمپلنت سازه‌ای به جای چسب موقت
باور سنتیِ «سنگ تراورتن به دلیل تخلخل بالا دوغاب را می‌مکد و کنده نمی‌شود»، یک خطای مهندسی خطرناک است. چسبندگی میکرومکانیکی سیمان در حفرات تراورتن، تنها توان تحمل وزن ثقلی سنگ در حالت سکون را دارد. به محض وقوع زمین‌لرزه و رفت‌وبرگشت شتاب، تنش کششی برون‌صفحه به مرز مشترک سنگ و ملات وارد می‌شود. ملات ماسه‌سیمان در کشش مقاومتی ندارد؛ بنابراین سنگ دچار جداشدگی برشی (Shear Delamination) شده و مثل یک آینه تخت، کاملاً تمیز از بستر دوغاب جدا می‌شود و سقوط می‌کند.
اتکای صرف به چسبندگی دوغاب، درست شبیه به فیکس کردن روکش دندان با یک چسب موقت است؛ در شرایط روزمره پاسخگوست، اما با اولین ضربه سنگین کنده می‌شود. اسکوپ مکانیکی متصل به زیرسازی فلزی، حکم ایمپلنت تیتانیومی را دارد که مستقیماً در استخوان فک مهار شده است. بدون درگیری مکانیکی مفتول، شکست برشی ملات در اولین تکانه لرزه‌ای مساوی با سقوط قطعی سنگ خواهد بود.
خط قرمز آلیاژ مفتول اسکوپ؛ فاجعه سیم سیاه نجاری
استفاده از سیم سیاه آرماتوربندی برای اسکوپ شیاری پشت سنگ، خطایی جبران‌ناپذیر است. محیط پشت سنگ به دلیل نفوذ نم باران از بندکشی‌ها و قلیائیت متغیر سیمان، رطوبتی مداوم دارد که سیم کربنی سیاه را در کمتر از ۳ سال دچار زنگ‌زدگی و پدیده خوردگی کلریدی می‌کند. با پوسیدن مفتول، مقاومت کششی آن به صفر میل می‌کند.
در چنین وضعیتی، با یک تندباد پاییزی با سرعت ۶۰ کیلومتر بر ساعت، یک کتیبه یا سنگ ۱۰ کیلوگرمی از طبقه چهارم جدا می‌شود، در کسری از ثانیه شتاب جاذبه می‌گیرد و با سرعت ۶۲ کیلومتر بر ساعت و انرژی ضربه‌ای معادل پتک سنگین فولادی به کف پیاده‌رو اصابت می‌کند؛ در حالی که پشت سنگ جداشده، مفتول فلزی کاملاً پودر و اکسید شده است.
- الزام متالورژیکی آیین‌نامه: طبق استانداردهای ASTM A153 و EN ISO 1461، مفتول اسکوپ باید الزاماً از جنس فولاد کم‌کربن گالوانیزه گرم عمیق با حداقل پوشش فلز روی ۲۷۵ گرم بر مترمربع باشد.
- حداقل قطر مفتول: حداقل قطر مجاز ۳ میلی‌متر (نمره ۳) است و برای قطعات حجیم‌تر یا پلاک‌های بزرگ‌تر از ۴۰×۴۰ سانتیمتر، استفاده از قطر ۴ میلی‌متر اجتناب‌ناپذیر است.
احجام پیش‌آمده کلاسیک و باند رومی؛ ضرورت اتصالات خشک
اگر در نمای ترکیبی، جزئیاتی مانند باند رومی، کتیبه‌های ضخیم، سرستون یا پیش‌آمدگی‌های بیش از ۸ تا ۱۵ سانتیمتر طراحی شده است، دوغاب و اسکوپ سیمی دیگر جوابگوی نیروها نیستند. در این حجم‌های کنسولی، لنگر واژگونی ناشی از خروج از مرکزیت وزن به قدری بالاست که ملات سیمانی زیر کشش آن خرد می‌شود. در این بخش‌ها، روش اجرا باید ۱۰۰ درصد به سیستم مکانیکی خشک تغییر کند:
- زیرسازی کنسولی: اجرای براکت‌های مستحکم از نبشی دوبل L50 یا ناودانی UNP 60 متصل به رول‌بولت‌های سازه‌ای.
- انکربولت‌های پرمقاومت: به‌کارگیری انکربولت‌های سازه‌ای سایز M10 یا M12 رده 8.8 فیکس‌شده در بتن سقف یا تیر.
- پین و شیار استنلس استیل: مهار پلاک‌های سنگی سنگین با پین‌های استیل ضدزنگ آستنیتی ۳۰۴ (AISI 304) به قطر ۶ تا ۸ میلی‌متر، همراه با تزریق چسب اپوکسی سازه‌ای دومزیستی (مگااستون) در محل نشیمن پین در جان سنگ.
دوغاب‌ریزی مرحله‌ای و فیزیک فشار هیدرواستاتیک
یکی دیگر از شیوه‌های اشتباه که ایستایی نما را تهدید می‌کند، پر کردن پشت ابزارهای ضخیم با نخاله ساختمانی یا آجر شکسته به بهانه سبکسازی و صرفه‌جویی در سیمان است. این ضایعات ملات را پس می‌زنند و حفره‌های خالی لانه‌زنبوری پشت سنگ به جا می‌گذارند. در زمستان، آب باران از درزها به داخل این حفره‌ها نفوذ کرده و یخ می‌زند. آب در زمان انجماد ۹ درصد افزایش حجم پیدا می‌کند؛ این انبساط حجمی مثل یک جک هیدرولیکی پرقدرت، ابزار سنگی چندده‌کیلویی را از جای خود کنده و به جلو پرتاب می‌کند.
پشت سنگ باید کاملاً پر و توپر باشد، اما اجرای آن نیازمند درک فیزیک سیالات است. دوغاب تازه ماسه‌سیمان با وزن مخصوص ۲۲۰۰ تا ۲۳۰۰ کیلوگرم بر مترمکعب، در ساعات اولیه رفتاری مشابه یک سیال سنگین دارد. اگر در یک مرحله ارتفاع ۱ متری پشت سنگ را پر کنید، فشار هیدرواستاتیک در تراز پایینی به عدد خطرناک ۲۲.۵۶ کیلوپاسکال می‌رسد. این فشار جانبی، بست‌های مفتولی را کمانش داده و پلاک‌های سنگ را شکم‌داده و از شاقول خارج می‌کند.
دستورالعمل اجرایی بتن‌ریزی لایه‌ای پشت سنگ (Lift Pouring):
- حداکثر ارتفاع هر لایه: در هر نوبت نباید بیش از ۳۰ تا ۴۰ سانتیمتر دوغاب ریخته شود تا فشار هیدرواستاتیک در کف همیشه زیر ۸ کیلوپاسکال مهار شود.
- فاصله زمانی استاندارد: فاصله زمانی میان لایه‌ها باید بین ۱۲ تا ۲۴ ساعت باشد تا لایه قبلی به مقاومت سبز و گیرش اولیه برسد و وزن لایه جدید را بدون تبدیل شدن به فشار جانبی تحمل کند.
- طرح اختلاط استاندارد ملات:
- عیار سیمان باید ۳۵۰ تا ۴۰۰ کیلوگرم بر مترمکعب با سیمان تیپ ۲ ضدسولفات باشد.
- ماسه حتماً دوبارشور، با دانه‌بندی صفر تا ۳ میلی‌متر و فیلر زیر ۳ درصد انتخاب شود.
- نسبت آب به سیمان باید در بازه دقیق ۰.۴۵ تا ۰.۵۰ کنترل گردد. برای دستیابی به روانی مناسب بدون رقیق‌سازی با آب، الزاماً از روان‌کننده پایه پلی‌کربوکسیلات (۰.۵ درصد وزن سیمان) استفاده شود تا از بروز ترک‌های انقباض خمیری (Plastic Shrinkage) و پوک شدن دوغاب جلوگیری به عمل آید.
اجرای دقیق این پیوند سه‌گانه—یعنی مهار ۴۵ درصدی بار مرده، استفاده از اتصالات مکانیکی گالوانیزه گرم طبق پیوست ۶، و دوغاب‌ریزی کنترل‌شده—مرز میان نمایی است که صرفاً یک لایه تزیینی شکننده به شمار می‌رود با نمایی مهندسی که دهه‌ها در برابر شدیدترین تکانه‌های لرزه‌ای پایدار باقی می‌ماند.
پدیده شوره و مهاجرت نمک‌های قلیایی؛ پروتکل اجرای ملات ضدسولفات و نانو آب‌گریز
داربست‌ها را تازه باز کرده‌اید، پروژه در آستانه تحویل است و خطوط وقار سنگ تراورتن در کنار سرخی آجر نسوز انگلیسی، جلوه‌ای چشم‌نواز به پیشانی ساختمان بخشیده‌اند. ناگهان نخستین بارندگی پاییز از راه می‌رسد و به فاصله چهل‌وهشت ساعت پس از تابش آفتاب تند، لکه‌ها و رگه‌های سفیدک‌زده و گچی‌شکل، مثل چرکاب از زیر سینه تراورتن سرازیر می‌شوند و چهره آجرها را کدر و مات می‌کنند. در این لحظه، نخستین واکنش غریزی سازنده مشخص است: برداشتن تلفن و متهم کردن کارخانه آجر به فروش متریال شوره‌زده و بی‌کیفیت.
اما دست نگه دارید؛ بیایید زاویه دیدمان را عوض کنیم و به پشت این جداره نگاهی بیندازیم. واقعیت میدانی این است که آجر نسوز استاندارد در دمای ۱۰۵۰ تا ۱۲۰۰ درجه سانتی‌گراد درون کوره پخته می‌شود؛ در چنین حرارتی، کوچک‌ترین ناخالصی یا نمک آزادی کاملاً تجزیه شده و می‌سوزد. منشأ بیش از نود درصد این لکه‌های بدقواره، خود آجر نیست؛ بلکه زنجیره‌ای از فعل‌وانفعالات شیمیایی و خطاهای اجرایی است که در عمق لایه‌های زیرین نما رخ می‌دهد.
فعل‌وانفعال شیمیایی شوره؛ تولد سنگ بستر روی پیشانی نما
این رسوب سمج گچی‌شکل چگونه روی پیشانی نما متولد می‌شود؟ ریشه ماجرا به فرآیند هیدراتاسیون فازهای آلیت (C₃S) و بلیت (C₂S) در سیمان بازمی‌گردد. سیمان در مجاورت آب، علاوه بر تشکیل ژل چسباننده کلسیم-سیلیکات-هیدرات (C-S-H)، حجم عظیمی از بلورهای هیدروکسید کلسیم آزاد یا همان «پرتلندیت» با فرمول شیمیایی Ca(OH)₂ آزاد می‌کند. پرتلندیت ماده‌ای با حلالیت نسبتاً بالا در آب است (حدود ۱.۷۳ گرم در لیتر در دمای ۲۰ درجه سانتی‌گراد).
وقتی آب آزاد در لایه‌های زیرین به حرکت درمی‌آید، این یون‌های کلسیم را در خود حل کرده و با مکش مویینگی به سطح نما هدایت می‌کند. نقطه بحرانی ماجرا درست در مرز تماس با هوای آزاد رخ می‌دهد؛ جایی که پرتلندیت به محض برخورد با دی‌اکسید کربن اتمسفر (CO₂)، وارد واکنش کربناتاسیون می‌شود:
Ca(OH)₂ + CO₂ → CaCO₃↓ + H₂O
محصول نهایی این معادله، «کلسیت» (CaCO₃) است؛ ماده‌ای با ثابت انحلال فوق‌العاده ناچیز (K_sp ≈ ۳.۳۶ × ۱۰⁻⁹ و حلالیت اندک ۰.۰۱۳ گرم در لیتر). به زبان ساده‌تر، یک لایه سنگ آهکی نامحلول روی پوست آجر متبلور می‌شود که دیگر با شست‌وشوی معمولی و آب پرفشار پاک نخواهد شد؛ رسوبی سخت که رفع آن تنها با اسیدشویی کنترل‌شده با اسیدهای مهارشده امکان‌پذیر است.
در مهندسی نما باید میان دو فاز شوره تمایز قائل شد:
* شوره‌های اولیه: طی ۲۴ ساعت تا ۱۴ روز پس از نصب پدیدار می‌شوند. این عارضه ناشی از تبخیر سریع آب آزاد دوغاب و بالا آمدن نمک‌های سولفات قلیایی بسیار محلول نظیر تناردیت (Na₂SO₄) و آرکانیت (K₂SO₄) است. اگرچه این نمک‌ها با شست‌وشوی ساده حل می‌شوند، اما هشداری جدی از انباشت رطوبت مهارنشده در عمق ملات هستند.
* شوره‌های ثانویه: ماه‌ها پس از بهره‌برداری و در پی چرخه‌های متوالی خیس و خشک شدن جداره شکل می‌گیرند. این لایه‌ها ترکیب به‌هم‌پیوسته‌ای از کلسیت سخت و سنگ گچ (CaSO₄·2H₂O) هستند؛ نمادی آشکار از اینکه دیواره هنوز از مسیرهای درز پنهان، آب مایع را به درون خود می‌کشد.
سازوکار فتیله‌ای در پیوند سنگ تراورتن و آجر نسوز
گره اصلی در نماهای ترکیبی کجاست؟ چرا هم‌نشینی سنگ تراورتن و آجر نسوز تا این اندازه مستعد زایش شوره است؟ پاسخ در یک اختلاف پتانسیل فیزیکی نهفته است: «اثر فتیله‌ای» (Wicking Effect) بر پایه گرادیان پتانسیل ماتریک و تفاوت چشمگیر در نرخ مکش اولیه (IRA).
در اجرای نماهای ترکیبی، پس از ترازسازی، شاسی‌کشی، قوطی‌کشی فلزی زیرسازی، کروم‌بندی و شاقول‌اندازی سطوح، سنگ‌های تراورتن با اسکوپ کردن مکانیکی (سیمی و پروانه‌ای) مهار شده و پشت آن‌ها ۳ تا ۷ سانتیمتر دوغاب ماسه‌سیمان ریخته می‌شود. این حجم از دوغاب ضخیم، عملاً به مخزنی لبریز از آب آزاد و یون‌های پرتلندیت حل‌شده بدل می‌گردد. سنگ تراورتن به دلیل بافت متراکم و روزنه‌های بسته‌اش، تبخیر سطحی بسیار کندی دارد؛ در نتیجه آب دوغاب مجالی برای خروج از سمت سنگ پیدا نمی‌کند.
درست در مجاورت سنگ، آجر نسوز با شبکه‌ای از تخلخل‌های پیوسته و ریزمنافذ مویین (با قطر ۰.۱ تا ۱۰ میکرومتر) و نرخ مکش اولیه بالا (IRA معادل ۱۰ تا ۳۰ گرم در دقیقه بر ۳۰۰ سانتیمتر مربع) مستقر است. بر پایه قانون لاپلاس، هرچه مجاری مویین باریک‌تر باشند، فشار مکش پرقدرت‌تر خواهد بود. در چنین آرایشی، ملات خیس پشت تراورتن نقش مخزن نفت را بازی می‌کند، آجر نسوز نقش فتیله چراغ را می‌گیرد که رطوبت اشباع از املاح را با ولع از پهلو به درون خود می‌کشد، و وزش باد و تابش آفتاب روی نما، شعله‌ای می‌شوند که آب را روی پیشانی آجر تبخیر کرده و رسوب سخت کلسیت را بر چهره نما بر جای می‌گذارند.
سد شیمیایی: سیمان تیپ ۵ و معجزه روان‌سازهای پلی‌کربوکسیلاتی
برای مهار این پدیده در سرچشمه، باید فرمولاسیون ملات را دگرگون کرد. سیمان معمولی تیپ ۱ به دلیل شیمی خاص خود، بالاترین استعداد شوره‌زایی را دارد. راهکار مهندسی در متالورژی و شیمی کلینکر سیمان تیپ ۵ ضدسولفات طبق استاندارد ASTM C150 و استاندارد ملی ایران شماره ۳۸۹ تعریف می‌شود.
سیمان تیپ ۵ سه برتری ساختاری دارد:
۱. فاز تری‌کلسیم آلومینات (C₃A) در آن به حداکثر ۵.۰ درصد (و در کارخانه‌های پیشرو به زیر ۳.۵ درصد) محدود شده و الزام رابطه ۲C₃A + C₄AF ≤ ۲۵٪ با دقت رعایت می‌گردد. این ساختار شیمیایی، تشکیل بلورهای مخرب و انبساطی اترینگایت ثانویه و ترک‌های ناشی از آن را منتفی می‌کند.
۲. قلیایی معادل کلینکر (Na₂O_eq = %Na₂O + 0.658 × %K₂O) به زیر ۰.۶۰ درصد مهار شده است که منبع اصلی یون‌های شوره‌زای اولیه را قطع می‌کند.
۳. در فرآیند تولید کلینکر تیپ ۵، نسبت فاز بلیت (C₂S) به آلیت (C₃S) بالاتر است؛ مزیتی که میزان تولید هیدروکسید کلسیم آزاد شست‌وشوپذیر را ۳۰ تا ۴۰ درصد نسبت به سیمان‌های معمولی کاهش می‌دهد.
با این حال، سیمان به‌تنهایی ضامن موفقیت نیست؛ نسبت آب به سیمان نیز باید مهار شود. بر پایه تئوری منافذ پاورز، اگر نسبت آب به سیمان (W/C) از ۰.۵۰ فراتر رود، منافذ مویین با قطر بیش از ۵۰ نانومتر به یکدیگر پیوسته شده و اتوبانی برای مهاجرت نمک پدید می‌آورند. برای انسداد این مجاری (Capillary Depercolation)، نسبت آب به سیمان باید به زیر ۰.۴۰ تا ۰.۴۵ کاهش یابد تا ضریب نفوذپذیری ماتریس سیمانی ۱۰۰۰ برابر افت کند (از ۱۰⁻⁹ به کمتر از ۱۰⁻¹۲ متر بر ثانیه).
اما چگونه می‌توان ملاتی با این میزان آب کم ریخت که پشت سنگ دچار پوکی و کرموشدگی نشود؟ پاسخ، استفاده از فوق‌روان‌کننده‌های پایه پلی‌کربوکسیلات اتر (PCE) است. مولکول‌های PCE برخلاف روان‌سازهای قدیمی نفتالینی، به کمک شاخه‌های جانبی پلی‌اتیلن گلیکول (PEG) پدیده ممانعت فضایی (Steric Hindrance) ایجاد می‌کنند. این شاخه‌ها مانع از لخته شدن ذرات سیمان شده و آب محبوس را آزاد می‌سازند؛ در نتیجه اسلامپ دوغاب بدون افزودن آب به بالای ۲۲ سانتیمتر می‌رسد، نسبت آب به سیمان روی ۰.۳۸ تثبیت می‌شود، مقاومت فشاری ۲۸ روزه از ۳۵ مگاپاسکال فراتر می‌رود و تراکم ملات در بالاترین سطح ممکن تضمین می‌گردد.
استانداردهای سخت‌گیرانه کارگاهی برای آب و ماسه
حتی باکیفیت‌ترین سیمان تیپ ۵ نیز در صورت ترکیب با ماسه خاک‌دار یا آب شور چاه، فوراً شوره خواهد زد. نظارت دقیق مهندسی ملزم به اعمال حدود زیر است:
- سنگدانه و ماسه (استاندارد ملی ایران شماره ۳۰۲ و مبحث ۹ مقررات ملی): ماسه ملات باید کاملاً دوبارشور باشد. شاخص ارزش ماسه‌ای (Sand Equivalent – SE) نباید از ۷۵ درصد کمتر باشد (ترجیح کارگاهی بالای ۸۰ درصد است). علاوه بر این، میزان لای و رس عبوری از الک ۷۵ میکرون (الک شماره ۲۰۰) باید در محدوده ۱.۵ تا حداکثر ۳.۰ درصد وزنی مهار شود؛ ذرات رس رطوبت را ماه‌ها در خود حبس کرده و لوله‌های مویین را تغذیه می‌کنند.
- آب اختلاط (استاندارد ملی ایران شماره ۱۴۷۴۸): بهره‌گیری از آب چاه‌های کنترل‌نشده خط قرمز کارگاه است. حداکثر مجاز یون کلراید ۵۰۰ میلی‌گرم در لیتر، یون سولفات ۱۰۰۰ میلی‌گرم در لیتر، مجموع کل جامدات محلول (TDS) حداکثر ۲۰۰۰ میلی‌گرم در لیتر و شاخص اسیدیته (pH) باید در محدوده خنثی تا ملایم (بین ۶.۰ تا ۸.۵) قرار داشته باشد.
هندسه بندکشی و جزئیات جداره نما
آب باران نباید مجالی برای توقف روی سطح نما بیابد. یکی از اشتباهات متداول اجرایی، پیاده‌سازی «بندکشی فرورفته ۹۰ درجه» (Raked Joint) است. این الگوی غلط، لبه‌ای افقی با عمق ۳ تا ۶ میلی‌متر روی پیشانی آجر پدید می‌آورد که به تله آب تبدیل شده و رواناب را مستقیماً به عمق جداره تزریق می‌کند.
در استانداردهای مهندسی، دو الگو عملکرد بی‌نقصی در دفع آب دارند:
۱. بند شیاردار ۴۵ درجه رو به بیرون (Weathered Joint): ملات با زاویه ۴۵ درجه شیب‌دار اجرا می‌شود تا درست مانند یک آب‌چکان مینیاتوری، قطرات باران را به بیرون هدایت کند.
۲. بند مقعر فشرده (Concave Joint): با ابزار بندکشی گرد و فشرده‌ساز فولادی اجرا می‌شود؛ این اصطکاک مکانیکی، ریزسوراخ‌های ملات را مسدود کرده و تراکم سطحی بندکشی نفوذناپذیر را به اوج می‌رساند.
در مرز تلاقی متریال‌های ناهمگن—نقطه اتصال سنگ تراورتن به آجر نسوز—به دلیل تفاوت در ضرایب انبساط حرارتی، اتصال صلب سیمانی به‌سرعت ترک برمی‌دارد. در این خطوط، تعبیه درز انقطاع و ژوئن به ضخامت ۸ تا ۱۰ میلی‌متر الزامی است. این درز همراه با بست‌زدن رادیکالی و مهار وال‌پست جداره، ارتعاشات و جابه‌جایی‌ها را جذب کرده و باید با ماستیک پلی‌یورتان تک‌جزئی با مدول بالا و مقاوم در برابر UV کاملاً هوابند و آب‌بند شود.
عایق‌های نانو نفوذگر در برابر دام رزین‌های سنتی
پوشش‌های محافظتی نما ساختار متفاوتی دارند و تصمیم‌گیری ناآگاهانه در این بخش، آسیبی جبران‌ناپذیر به همراه دارد. استفاده از روغن‌های سنگ، رزین‌های اکریلیک و جلاهای غشاساز روی نمای ترکیبی آجر و سنگ، خطایی پرهزینه است.
پوشش نانو سیلان/سیلوکسان درست مانند یک پارچه کوهنوردی گورتکس (Gore-Tex) رفتار می‌کند؛ روزنه‌های آن‌چنان ریزی دارد که قطره درشت آب باران امکان نفوذ به آن را پیدا نمی‌کند، اما آن‌قدر ساختار بازی دارد که مولکول منفرد بخار به‌آسانی از آن عبور می‌کند. در مقابل، رزین‌های غشاساز سنتی مانند کشیدن یک کیسه زباله نایلونی روی جداره ساختمان هستند؛ شاید در ساعات اولیه بارندگی مانع رطوبت شوند، اما تنفس سازه را قطع کرده و رطوبت درونی را حبس می‌کنند.
سازوکار نانو سیلان‌ها (با قطر ذره کمتر از ۱ نانومتر) و الیگومرهای سیلوکسان (۱ تا ۵ نانومتر) بر پایه نفوذ ساختاری عمیق ۲ تا ۱۰ میلی‌متری درون منافذ مویین آجر استوار است. با تبخیر حلال و هیدرولیز گروه‌های آلکوکسی، این مواد به سیلانول تبدیل شده و با گروه‌های هیدروکسیل بستر معدنی واکنش تراکمی می‌دهند. حاصل این کنش، تشکیل پیوند کووالانسی بسیار قدرتمند سیلوکسانی (Si-O-Si) است که عملاً جزئی از ساختار ماتریس آجر می‌شود.
زنجیره‌های غیرقطبی آلکیل (متیل و ایزواکتیل) در این ترکیبات رو به بیرون قرار می‌گیرند و انرژی آزاد سطحی را از ۷۳ به کمتر از ۲۰ میلی‌نیوتن بر متر تقلیل می‌دهند. با این دگرگونی مولکولی، زاویه تماس قطره آب با سطح از حالت آب‌دوست به زاویه قطره ساکن ۱۱۰ تا ۱۴۰ درجه جهش می‌کند (پدیده اثر نیلوفر آبی یا Lotus Effect). آب در برخورد با سطح، حالت کروی به خود گرفته و می‌لغزد، بدون آنکه کمترین مجالی برای جذب بیابد.
از سوی دیگر، شاخص مقاومت در برابر انتشار بخار آب (S_d) در این نانوپوشش‌ها کمتر از ۰.۱۴ متر است (کلاس ۱ تنفس‌پذیری طبق DIN EN ISO 7783)؛ این ویژگی تضمین می‌کند که رطوبت درونی سازه در فاز بخار راه خروج دارد. اما رزین‌های پلیمری ضخامت معادل هوایی (S_d) فراتر از ۱.۸ تا ۳.۵ متر ایجاد می‌کنند که مانند سدی نفوذناپذیر رطوبت را به تله می‌اندازد. در سرمای زمستان، آب محبوس پشت سد رزین یخ می‌زند و با انبساط ۹ درصدی حجم یخ، پدیده ویرانگر «انفجار یخی» (Frost Spalling) رخ می‌دهد؛ رویدادی فاجعه‌بار که پوسته آجر را متلاشی کرده و به کف خیابان می‌ریزد.
| شاخص ارزیابی فنی | آزمون / استاندارد مرجع | نانو سیلان/سیلوکسان نفوذگر تنفس‌پذیر | رزین‌های اکریلیک، روغن سنگ و غشاساز |
|---|---|---|---|
| عمق نفوذ مؤثر در آجر نسوز | برش میکروسکوپی و پاشش آب | ۲ الی ۱۰ میلی‌متر نفوذ ساختاری عمقی | ۰ میلی‌متر (تشکیل فیلم سطحی به ضخامت ۵۰ تا ۱۵۰ میکرون) |
| زاویه تماس با آب (Contact Angle) | گونیومتری قطره ساکن (ASTM D7334) | ۱۱۰ تا ۱۴۰ درجه (فوق‌آب‌گریز / اثر نیلوفر آبی) | ۷۰ تا ۸۵ درجه (آب‌دوست تا نیمه‌آب‌گریز ناپایدار) |
| ضخامت لایه معادل هوا (S_d) | DIN EN ISO 7783-2 | ۰.۰۴ تا ۰.۰۸ متر (تنفس‌پذیری کامل کلاس ۱) | ۱.۸ تا ۳.۵ متر (سد بخار، خفگی کامل پوسته) |
| مقاومت در برابر چرخه ذوب و یخ | ASTM C666 (۳۰۰ چرخه) | بدون تورق، پوسته شدن یا افت چسبندگی | ورقه شدن لایه‌ای و تخریب ناشی از انبساط یخ (Frost Spalling) |
| پایداری در برابر اشعه فرابنفش (UV) | تابش فرابنفش فلورسنت (ASTM G154) | بیش از ۵۰۰۰ ساعت بدون تغییر رنگ (ΔE < ۱) | زردشدگی، مات شدن و ترک‌خوردگی ظرف ۳۰۰ تا ۶۰۰ ساعت (ΔE > ۸) |
| تغییر ظاهر بصری و براقیت | بازرسی چشمی و براقیت‌سنجی | حفظ ۱۰۰٪ بافت طبیعی، کاملاً مات و بدون شیشه‌ای شدن | ایجاد فیلم پلاستیکی براق، چسبنده و مستعد جذب چرک و دوده |
| طول عمر مفید بهره‌برداری | پایش میدانی پروژه‌ها | ۱۰ تا ۱۵ سال پایداری پیوند کووالانسی | ۶ تا ۱۸ ماه (نیازمند اسیدشویی، سمباده‌کاری و اجرای مجدد) |
آب‌گریزسازی نانو به مدد پیوند کووالانسی پایدار و انرژی پیوند ۴۵۲ کیلوژول بر مول، بدون دستکاری بافت بصری نما یا مسدود کردن مسیر تنفس دیواره، چرخه معیوب شوره و فرسایش را متوقف می‌کند. دستیابی به نمای بدون شوره نیازمند اصلاح پارادایم است: پایان دادن به راهکارهای موقت و سطحی، و حرکت به سمت اجرای ملات‌های مهندسی‌شده ضدسولفات، درزبندی اصولی ژوئن‌ها و تثبیت لایه نانوی تنفس‌پذیر.
مهندسی ارزش و مدیریت بودجه؛ آنالیز اقتصادی مترمربع رومی تمام‌سنگ در برابر رومی-آجری
اگر در پایان ماه سومِ اجرای یک نمای کلاسیک سری به کارگاه بزنید، معمولاً با صحنه‌ای تکراری روبرو می‌شوید: حیاط ساختمان در محاصره تلی از لاشه‌سنگ‌های شکسته و دوغاب خشک‌شده فرو رفته، صورت‌وضعیت سوم دستگاه CNC روی میز کارفرما خاک می‌خورد، کرایه ماه چهارم داربست‌ها سررسیده و پیشرفت فیزیکی کار هنوز به میانه طبقه سوم هم نرسیده است. این نقطه دقیقاً همان جایی است که شکاف میان «تصورات اولیه از بودجه» و «واقعیت میدانی بازار» خود را بی‌رحمانه تحمیل می‌کند.
بسیاری از سازندگان در روزهای ابتدایی طراحی فاز دو، هزینه نما را صرفاً در متراژ پلاک سنگ ضرب می‌کنند؛ اما با ورود به فاز اجرا درمی‌یابند که خرید سنگ خام تنها قله کوه یخ است و بخش اعظم بودجه، زیر امواج خروشان کارمزد تراش، تناژ آهن و خواب سرمایه بلعیده می‌شود. مهندسی ارزش (Value Engineering) در این نقطه قرار نیست شکوه بصری ساختمان شما را قربانی کند؛ بلکه می‌خواهد با ریشه‌یابی دقیق سازوکار اقتصادی پروژه، کارکرد زیبایی‌شناختی را حفظ کرده و هزینه‌های مازاد را بتراشد. بیایید روی تک‌تک آیتم‌های مالی سال ۱۴۰۵ بایستیم و ببینیم ترکیب هوشمندانه سنگ و آجر چگونه معادله مالی پروژه را دگرگون می‌کند.
کوه یخ هزینه‌های پنهان؛ فاکتور خرید سنگ در برابر صورت‌وضعیت نهایی
هنگامی که برای خرید سنگ نما راهی انبارها و کارخانه‌های سنگ‌بری می‌شوید، پلاک سنگ خام تراورتن عباس‌آباد یا دره‌بخاری سورت سوپر با قیمتی حدود ۲٬۸۰۰٬۰۰۰ تا ۴٬۵۰۰٬۰۰۰ تومان در هر مترمربع قیمت‌گذاری می‌شود. در نگاه اول، شاید این رقم در برآورد مالی منطقی به نظر برسد؛ اما خطای محاسباتی دقیقاً از همین نقطه آغاز می‌شود. سنگی که قرار است نمای رومی را شکل دهد، پلاک تخت صیقلی نیست؛ بلکه باید ساعت‌ها زیر تیغ دستگاه CNC پنج‌محوره و روتاری تراش بخورد.
به محض اضافه شدن ضریب تراش، کتیبه‌ها و پروفیل‌های حجیم، بهای هر مترمربع سنگ تمام‌شده به میانگین ۶٬۵۰۰٬۰۰۰ تا ۹٬۸۰۰٬۰۰۰ تومان می‌رسد و در نقاط پرکار و کتیبه‌های تاج حتی مرز ۱۴٬۰۰۰٬۰۰۰ تومان را رد می‌کند. این وضعیت دقیقاً شبیه آن است که به جای خرید یک قطعه صنعتی آماده، بخواهید تمام اجزای موتور را از دل یک صخره سخت با مته‌های گران‌قیمت بتراشید. جدول زیر هزینه‌های متریال و خدمات سنگ‌تراشی را بر مبنای نرخ‌های میدانی سال ۱۴۰۵ نشان می‌دهد:
| ردیف | شرح المان و خدمات سنگ‌تراشی | تعرفه خدمات و تراش در سال ۱۴۰۵ |
|---|---|---|
| ۱ | ابزارهای خطی ساده (فتیله و پخ) | ۱۸۰٬۰۰۰ تا ۲۸۰٬۰۰۰ تومان / متر طول |
| ۲ | ابزارهای ترکیبی چندپله (سینه‌کفتری و کله‌گاوی) | ۶۵۰٬۰۰۰ تا ۱٬۳۵۰٬۰۰۰ تومان / متر طول |
| ۳ | تراش ستون گرد روتاری و ستون قاشقی | ۲٬۸۰۰٬۰۰۰ تا ۴٬۵۰۰٬۰۰۰ تومان / متر طول |
| ۴ | سرستون‌های سه‌بعدی و کله‌قوچی پرکار | ۶٬۰۰۰٬۰۰۰ تا ۱۸٬۰۰۰٬۰۰۰ تومان / هر عدد |
در نماهای کلاسیک تمام‌سنگ، هزینه ابزارزنی و فرآوری CNC به تنهایی بین ۳۵٪ تا ۵۵٪ از کل صورت‌وضعیت نهایی سنگ را به خود اختصاص می‌دهد؛ یعنی در بسیاری از المان‌ها، هزینه تراشیدن سنگ از بهای خود سنگ خام فراتر می‌رود!
حالا این عدد را بگذارید کنار آجر پلاک نسوز درجه یک که درب کارخانه با قیمتی بین ۳۸۰٬۰۰۰ تا ۵۸۰٬۰۰۰ تومان عرضه می‌شود. حتی اگر پودر بندکشی نانوپایه ضدشوره و ملات بستر استاندارد را هم به آن اضافه کنیم، کل هزینه خرید متریال در هر مترمربع به ۴۹۰٬۰۰۰ تا ۷۴۰٬۰۰۰ تومان می‌رسد. ما از یک اختلاف جزئی صحبت نمی‌کنیم؛ شکاف ریالی صرفاً در خرید متریال خام سطحی معادل ۱ به ۹ تا ۱ به ۱۳ به نفع آجر نسوز است. به بیان دیگر، هزینه خرید یک مترمربع سنگ ابزارخورده، معادل خرید ۹ تا ۱۳ مترمربع آجر نسوز ممتاز برای پوشش جداره تمام می‌شود.
پرت مصالح و آهن‌کشی؛ دو مکنده خاموش نقدینگی در کارگاه
یکی از تلخ‌ترین واقعیت‌های کارگاهی در نمای تمام‌سنگ، تماشای کامیون‌هایی است که تلی از سنگ‌های خردشده را به عنوان نخاله از کارگاه خارج می‌کنند. به دلیل فارسی‌بر کردن‌های زاویه‌دار در کنج‌ها، گسیختگی رگه‌های هوازده تراورتن تحت تنش مته‌های دوربالای CNC و شکستگی‌های حین تخلیه و جابه‌جایی، ضریب پرت فیزیکی (Wastage Rate) در نمای رومی تمام‌سنگ رقمی معادل ۱۸٪ تا ۲۶٪ (و در قطعات پیچیده تا ۳۰٪) است. یعنی کارفرما از هر ۱۰۰ مترمربع سنگی که خریداری کرده و پولش را پرداخته، هزینه ۲۰ تا ۲۶ مترمربع آن را مستقیماً دور می‌ریزد.
در نقطه مقابل، آجر نسوز درست مانند قطعات مهندسی‌شده و استاندارد یک سازه لگو رفتار می‌کند. به خاطر پخت همگن در کوره با دمای بالای ۱۱۰۰ درجه سانتی‌گراد، ابعاد میلی‌متری دقیق و امکان مصرف قطعات نیمه‌شده در بندهای انتهایی و پشت‌بندها، ضریب پرت آجر تنها ۴٪ تا ۶٪ ثبت می‌شود.
اما چالش پنهان دیگری هم در پشت این سنگ‌های سنگین جریان دارد: شاسی‌کشی و قوطی‌کشی فلزی. برای مهار ایمن سنتوری‌ها، سرستون‌های پیش‌آمده و تاج‌های معلق در ارتفاع، مهندس محاسب ناچار است شبکه سنگینی از آهن‌آلات شامل قوطی‌های ۶۰×۴۰، ۸۰×۴۰ و ناودانی را برای زیرسازی تجویز کند. مصرف آهن در نمای رومی تمام‌سنگ به ۲۴ تا ۳۶ کیلوگرم در هر مترمربع می‌رسد.
وقتی به سمت طرح ترکیبی (۶۰٪ آجر نسوز در بدنه و ۴۰٪ سنگ تراورتن تخت در قاب‌ها و خطوط شاخص) حرکت می‌کنید، پوسته آجری نیازی به قوطی‌کشی معلق ندارد؛ این بخش با میلگرد بستر، بست‌های رادیکالی و اتصالات استاندارد به دیوار پشتی کلاف می‌شود و بخش‌های سنگی نیز با اسکوپ سیمی پروانه‌ای و چسب مگاپوکسی در کمال ایمنی مهار می‌گردند. در نتیجه، مصرف فولاد در شاسی‌کشی نما تا محدوده ۸ تا ۱۲ کیلوگرم در هر مترمربع افت می‌کند. این یعنی کاهش ۶۰٪ تا ۶۸٪ مصرف پروفیل آهن. در یک نمای ۱۰۰۰ مترمربعی، این تفاوت معادل حذف مستقیم ۱۶ تا ۲۰ تن بار اسکلت فلزی و ده‌ها میلیون تومان صرفه‌جویی در هزینه دستمزد جوشکاری، مصرف الکترود و برش‌کاری در ارتفاع است.
دو باور اشتباه رایج میان کارفرمایان و منطق مهندسی ارزش
در جلسات دفاع از طرح، معمولاً دو فرضیه سنتی از زبان کارفرمایان شنیده می‌شود که نیازمند بازنگری محاسباتی است:
۱. «دستمزد بالای آجرکار، صرفه‌جویی در خرید مصالح را خنثی می‌کند!»
این ادعا ناشی از یک مقایسه سطحی است. در کارگاه، یک اکیپ مجرب سنگ‌کاری رومی (یک استادکار به همراه دو کارگر فنی) به دلیل ریسک بالای سقوط سنگ، نیاز به اسکوپ تک‌تک پلاک‌ها، شاقول‌اندازی‌های حساس و رعایت سقف ارتفاع در دوغاب‌ریزی مرحله‌ای (برای مهار فشار هیدرواستاتیک دوغاب و پیشگیری از تبله کردن جداره)، روزانه حداکثر ۲.۵ تا ۴ مترمربع پیشروی دارند. دستمزد این اکیپ به دلیل خطرات و صعوبت کار، ۱.۸ تا ۲.۵ برابر اکیپ‌های معمولی است.
در طرف مقابل، اکیپ آجرنما به دلیل سبکی قطعات و مدولاسیون استاندارد، روزانه بین ۸ تا ۱۲ مترمربع آجرچینی دقیق و تا ۱۸ مترمربع بندکشی نفوذناپذیر با ملات ضدسولفات انجام می‌دهد. وقتی سرعت کار بیش از دو برابر و ریسک سقوط ناچیز است، هزینه تمام‌شده دستمزد نصاب در بخش آجری نما به‌طور میانگین متری ۹۰۰٬۰۰۰ تومان ارزان‌تر از بخش سنگی با ابزارهای پرکار تمام می‌شود.
۲. «مهندسی ارزش یعنی ارزان‌سازی به قیمت افت کیفیت و زیبایی نما!»
در مهندسی ارزش، شاخص ارزش از این رابطه بنیادین تعریف می‌شود:
شاخص ارزش (Value) = کارکرد کیفی و بصری (Function) ÷ هزینه تمام‌شده (Cost)
مهندسی ارزش هرگز به معنی افتادن در تله «ارزان‌سازی کور» نیست. اگر سنگ را از سرستون‌ها، قوس‌های ورودی و فریم‌های کانونی حذف کنید، کارکرد بصری نما (Function) آسیب می‌بیند. اما در نمای ترکیبی، سنگ دقیقاً در نقاطی متمرکز می‌شود که چشم ناظر به دنبال صلابت، ابهت و عمق پرسپکتیو است؛ در حالی که سطوح تخت و پس‌زمینه به بافت گرم، اصیل و ارگونومیک آجر نسوز سپرده می‌شود. بدین ترتیب، کارکرد زیبایی‌شناختی نه‌تنها حفظ شده بلکه با ایجاد کنتراست متریال ارتقا می‌یابد، در حالی که هزینه‌های زیرسازی سنگین و ابزارزنی‌های تکراری (Cost) سقوط می‌کند؛ نتیجه قطعی این معادله، جهش چشمگیر شاخص ارزش کل پروژه است.
ضرب‌الاجل اجرایی، خواب داربست و هزینه فرصت سرمایه
زمان در پروژه‌های ساختمانی، مستقیماً پول نقد است. سرعت اجرای جبهه کاری ترکیبی بیش از ۲.۵ برابر نمای تمام‌سنگ است. در یک پروژه با ۱۰۰۰ مترمربع سطح نما، اجرای رومی تمام‌سنگ بین ۲۰۰ تا ۲۵۰ روز کاری زمان می‌برد؛ در حالی که اجرای نمای ترکیبی آجر و سنگ در ۸۰ تا ۱۰۰ روز کاری به خط پایان می‌رسد.
این تفاوت ۱۰۰ تا ۱۵۰ روزه، معادل بازگشایی داربست‌ها ۵۰ تا ۶۰ درصد سریع‌تر از حالت معمول است. هزینه‌های بالاسری کارگاه را در سال ۱۴۰۵ برای ساختمانی ۵ طبقه با حدود ۷۰۰ مترمربع نما مرور کنیم:
- اجاره ماهیانه داربست فلزی: ۳۵٬۰۰۰٬۰۰۰ تا ۴۵٬۰۰۰٬۰۰۰ تومان
- توری‌های حفاظتی و نگهداری ایمنی گذر: ۷٬۰۰۰٬۰۰۰ تومان
- حق بیمه مسئولیت مدنی کار در ارتفاع: ۱۲٬۰۰۰٬۰۰۰ تا ۱۸٬۰۰۰٬۰۰۰ تومان
- سد معبر شهرداری، نگهبانی و استهلاک تجهیزات: ۱۵٬۰۰۰٬۰۰۰ تومان
- مجموع هزینه‌های بالاسری ماهیانه: ۶۹٬۰۰۰٬۰۰۰ تا ۸۵٬۰۰۰٬۰۰۰ تومان
اگر با انتخاب الگوی ترکیبی، زمان اشغال داربست را تنها ۱.۵ تا ۲ ماه کاهش دهید، بین ۱۰۵ تا ۱۷۰ میلیون تومان صرفه‌جویی قطعی در هزینه‌های آشکار کارگاهی ثبت می‌کنید. فراتر از این صرفه‌جویی، «هزینه فرصت سرمایه» قرار دارد؛ تحویل دو ماه زودتر یک مجتمع مسکونی و ورود سریع‌تر به بازار فروش در شرایط تورمی، بازدهی مالی فراتر از ۵۰۰ میلیون تومان برای سازنده به همراه دارد.
ماتریس مقایسه‌ای بهای تمام‌شده هر مترمربع (برآورد سال ۱۴۰۵)
برای دستیابی به شفافیت کامل مالی، جدول زیر تمام فاکتورهای اجرایی را از مرحله تأمین مصالح تا فینیشینگ آب‌گریزسازی نانو (اعمال سیلان/سیلوکسان) در هر دو سیستم مقایسه می‌کند:
| ردیف | شرح آیتم مهندسی / اجرایی | نمای رومی تمام‌سنگ (تراورتن سوپر + CNC) | نمای رومی-آجری ترکیبی (۶۰٪ آجر نسوز + ۴۰٪ سنگ) | درصد کاهش در آیتم |
|---|---|---|---|---|
| ۱ | خرید متریال خام بدنه نما | ۴٬۲۰۰٬۰۰۰ تومان | ۱٬۷۰۰٬۰۰۰ تومان | ۶۰٪- |
| ۲ | تراش، فرآوری، CNC و ابزارزنی | ۳٬۱۰۰٬۰۰۰ تومان | ۶۵۰٬۰۰۰ تومان | ۷۹٪- |
| ۳ | جبران ضریب پرت متریال (Waste) | ۱٬۶۰۰٬۰۰۰ تومان | ۱۸۰٬۰۰۰ تومان | ۸۸٪- |
| ۴ | شاسی‌کشی فلزی و آهن‌آلات | ۱٬۶۸۰٬۰۰۰ تومان | ۵۴۰٬۰۰۰ تومان | ۶۸٪- |
| ۵ | اتصالات، اسکوپ و رول‌بولت | ۳۲۰٬۰۰۰ تومان | ۱۴۰٬۰۰۰ تومان | ۵۶٪- |
| ۶ | دستمزد و اجرت اکیپ اجرایی | ۲٬۲۰۰٬۰۰۰ تومان | ۱٬۳۰۰٬۰۰۰ تومان | ۴۱٪- |
| ۷ | ملات، دوغاب و متریال بندکشی | ۶۸۰٬۰۰۰ تومان | ۳۲۰٬۰۰۰ تومان | ۵۳٪- |
| ۸ | پوشش محافظتی و فینیشینگ | ۲۴۰٬۰۰۰ تومان | ۱۹۰٬۰۰۰ تومان | ۲۱٪- |
| ۹ | سهم بالاسری کارگاه و داربست | ۶۵۰٬۰۰۰ تومان | ۳۲۰٬۰۰۰ تومان | ۵۱٪- |
| – | جمع کل هزینه تمام‌شده هر مترمربع | ۱۴٬۶۷۰٬۰۰۰ تومان | ۷٬۳۴۰٬۰۰۰ تومان | ۴۹.۹٪ کاهش خالص |
داده‌های این ماتریس تصویری روشن پیش روی سازنده می‌گذارد؛ در حالی که نمای رومی تمام‌سنگ متری ۱۴ میلیون و ۶۷۰ هزار تومان نقدینگی جذب می‌کند، سیستم ترکیبی رومی-آجری با پیاده‌سازی مهندسی ارزش، پروژه را با ۷ میلیون و ۳۴۰ هزار تومان به سرانجام می‌رساند.
مهندسی ارزش در اینجا به معنای حذف تجمل نیست، بلکه اولویت‌بندی هوشمندانه هزینه‌هاست: شما سنگ تراورتن را برای ستون‌ها، قوس‌ها و کتیبه‌های شاخص حفظ می‌کنید تا وقار کلاسیک بنا دست‌نخورده باقی بماند، اما با واگذاری بدنه اصلی به بافت گرم و مدولار آجر نسوز، هزینه‌های فرسایشی CNC، پرت مصالح و شاسی‌کشی‌های سنگین را از دوش پروژه برمی‌دارید. این راهکار یعنی دستیابی به ساختمانی چشم‌نواز، اصیل و ماندگار، با دقیقاً نیمی از بودجه معمول بازار.
سوالات متداول پیرامون طراحی و اجرای نمای رومی با آجر
پشت میز کارگاه یا دفتر فنی، درست در همان لحظه‌ای که قلم روی چکِ بیعانه سنگ‌کار و آجرنما مکث می‌کند، همیشه چند علامت سوال پررنگ در ذهن سازنده زنگ می‌زند. از یک سو، کابوس توقف پروژه در کمیسیون ماده ۱۰۰ و گیر افتادن در بروکراسی خطوط قرمز نمای رومی مطرح است؛ از سوی دیگر، اضطراب از رفتار متناقض دو متریال ناهمگون در یخبندان زمستان و داغی تابستان که اگر مهار نشوند، به ترک‌های برشی و تباهی سرمایه ختم خواهند شد.
این بخش، فهرست تشریفاتی متداول مقالات نیست؛ این پرسش‌ها و پاسخ‌ها دقیقاً حکم پیوست فنی قرارداد پیمانکاری و سند حکمیت کارگاهی را دارند که باید پیش از اولین فرغون ملات، در نقشه‌های فاز ۲ تثبیت شوند. درست مثل چک‌لیست نهایی خلبان پیش از تیک‌آف، اگر حتی یکی از این چراغ‌های ایمنی قرمز بماند، نباید به نمای ساختمان اجازه پیشروی داد.
۱. کارشناسان کمیسیون سیما و منظر شهرداری، دقیقاً چه نسبتی از آجر و چه نحوه توزیعی از سنگ تراورتن را ملاک تایید قطعی قرار می‌دهند؟
پاسخ فوری و فرموله‌شده: رعایت سهم حداقل ۶۰ تا ۷۰ درصدی آجرنما در سطح صلب نما، محدودسازی تراورتن به حداکثر ۳۰ تا ۴۰ درصد و تحدید ضخامت پیش‌آمدگی ابزارهای سنگی به حداکثر ۵ سانتیمتر (صرفاً در فریم‌ها و پیلاسترها)، شرط قطعی خروج پرونده از شمول تخلف «نمای رومی ممنوعه» و صدور تاییدیه پایان‌کار است.
- فرمول توزیع سطح پوسته: حداقل ۶۰ تا ۷۰ درصد از کل مساحت پوسته صلب نما (بدون احتساب مساحت پنجره‌ها و بازشوها) باید به آجر اختصاص یابد. سهم سنگ تراورتن تحت هیچ بهانه‌ای نباید از ۳۰ تا ۴۰ درصد فراتر برود.
- محدودسازی هندسی (کدهای اجرایی): سنگ تراورتن نباید متریال بستر و زمینه باشد، بلکه نقشی معادل «استخوان‌بندی و فریم» دارد. تعبیه سنتوری‌های بزرگ، ستون‌های مدور آزاد، قوس‌های رومی حجیم و سرستون‌های کپی‌شده ممنوع است. سنگ باید منحصراً در قاب دور پنجره‌ها، خطوط تراز افقی طبقات (کتیبه‌ها)، قرنیز جان‌پناه بام و پیلاسترهای تخت به کار رود.
- خط قرمز پیش‌آمدگی: حداکثر برجستگی مجاز پیلاسترها و ابزارهای سنگی از سطح تمام‌شده آجرنما، تنها ۵ سانتیمتر است. این برجستگی ظریف، بدون تحریک حساسیت بازرسان شهرداری، سایه‌اندازی نئوکلاسیک اصیل و وقار معماری سرزمینی را تامین می‌کند.
۲. ژوئن انبساطی الاستیک باید چه ابعادی داشته باشد و ماستیک پلی‌یورتان استاندارد چه ویژگی‌هایی دارد؟
پاسخ فوری و فرموله‌شده: درز انقطاع میان آجر و سنگ باید با ابعاد ۸ تا ۱۰ میلی‌متر (نسبت ۱:۱)، فوم پشتیبان سلول‌بسته با قطر ۲۵ درصد بزرگ‌تر و ماستیک پلی‌یورتان خنثی رده 25LM (استاندارد ASTM C920 با سختی شور ۲۰ تا ۳۰) اجرا شود تا تنش‌های حرارتی فصول مختلف بدون ایجاد ترک دفع گردند.
- ابعاد مهندسی درز (ژوئن حرارتی): عرض و عمق درز در خط تماس آجر و سنگ باید بین ۸ تا ۱۰ میلی‌متر با نسبت ابعادی ۱:۱ باشد. در دهانه‌های ممتد با طول زیاد، این عرض تا ۱۵ میلی‌متر قابل افزایش است؛ مشروط بر اینکه نسبت عمق به عرض در محدوده ۱:۲ مهار شود.
- فوم پشتیبان سلول‌بسته (Backer Rod): پیش از تزریق ماستیک، قرار دادن طناب فومی پلی‌اتیلن الزامی است. قطر فوم باید حدود ۲۵ درصد بزرگ‌تر از عرض درز (یعنی ۱۰ تا ۱۲ میلی‌متر) انتخاب شود تا با فشار الاستیک در شیار جا بیفتد. این لایه مانع «چسبندگی سه‌وجهی» می‌شود و تضمین می‌کند ماستیک فقط به دو دیواره کناری بچسبد و قابلیت بازی محوری داشته باشد.
- مشخصات ماستیک الاستیک: ماده درزگیر باید ماستیک پلی‌یورتان پایه خنثی منطبق با استاندارد ASTM C920 یا ISO 11600 رده 25LM باشد. این ماستیک قابلیت انعطاف حداقل ۲۵± درصد را فراهم می‌سازد و سختی شور (Shore A) آن باید بین ۲۰ تا ۳۰ بماند تا در یخبندان‌های شدید منفی ۲۵ درجه صلب نشود. همچنین تست عدم پس‌دادن روغن چرب (Staining-free) برای جلوگیری از لکه‌دار شدن سنگ تراورتن الزامی است.
۳. کدام دو زوج از سنگ‌های تراورتن و آجرهای نسوز، بالاترین ضریب فروش تجاری ملک را بدون اغتشاش بصری تضمین می‌کنند؟
پاسخ فوری و فرموله‌شده: دو ترکیب «تراورتن سوپر عباس‌آباد سفید + آجر پلاک انگلیسی» (برای کنتراست تند، ابهت بصری و بیشترین نقدشوندگی در مناطق لوکس) و «تراورتن دره‌بخاری بژ/کرم + آجر نسوز شاموتی» (برای هارمونی آرام، موقر و پایدار نئوکلاسیک بدون ریسک دلزدگی) بالاترین موفقیت بازاریابی را دارند.
زوج اول: تضاد دراماتیک و تجمل مدرن (عباس‌آباد سوپر سفید + آجر پلاک نسوز انگلیسی)
- روان‌شناسی و رفتار نوری: در این چیدمان، سفیدی یکدست و ساب صیقلی تراورتن عباس‌آباد در تقابل آشکار با بازی رنگی قرمز گرم، جگری و اخرایی آجر انگلیسی قرار می‌گیرد.
- موقعیت کاربرد: این تضاد چشمگیر، هندسه فریم‌ها و ابزارها را برجسته می‌کند. در پروژه‌های لوکس کلان‌شهرها، این ترکیب نماد جسارت و اصالت تجاری است و بیشترین سرعت پیش‌فروش واحدها را به ثبت می‌رساند.
زوج دوم: هارمونی موقر و مونوکروماتیک نئوکلاسیک (تراورتن دره‌بخاری بژ/کرم + آجر نسوز شاموتی)
- روان‌شناسی و رفتار نوری: ترکیب طیف استخوانی و کرم تراورتن دره‌بخاری با تنالیته خردلی، کهربایی و نسکافه‌ای آجر شاموتی، هم‌پوشانی بصری گرم، هم‌فرکانس و بی‌آلایشی خلق می‌کند.
- موقعیت کاربرد: این ترکیب مانع از خستگی و دلزدگی چشم در گذر زمان می‌شود. خریدارانی که از تضادهای تند پرهیز دارند، مجذوب طمأنینه، اصالت ایرانی و سنگینی این هارمونی پایدار می‌شوند.
۴. بر اساس مبحث ششم مقررات ملی و پیوست ششم استاندارد ۲۸۰۰، اسکوپ و مهار مکانیکی در چه ابعادی الزامی است؟
پاسخ فوری و فرموله‌شده: ضخامت سنگ از ۲۰ میلی‌متر به بالا، بیرون‌زدگی بیش از ۳ سانتیمتر از تراز نما، یا مساحت بیش از ۰.۱ مترمربع (وزن بالای ۵ کیلوگرم)، الزام قانونی قطعی برای مهار مکانیکی با مفتول گالوانیزه گرم نمره ۳ به بالا یا اتصالات خشک استیل دارند؛ استفاده از سیم آرماتوربندی سیاه مطلقاً مردود است.
ضوابط صریح بند ۶-۵-۳ مبحث ششم و بند پ-۶-۱-۷-۱ پیوست ششم آیین‌نامه ۲۸۰۰، شرایط زیر را برای مهار مکانیکی خط قرمز تخلف‌ناپذیر می‌دانند:
- ضخامت قطعه سنگی: تمام پلاک‌های سنگی با ضخامت ۲۰ میلی‌متر (۲ سانتیمتر) و بیشتر ملزم به اجرای اتصال مکانیکی هستند.
- میزان پیش‌آمدگی: هر نوع برجستگی سنگ بیش از ۳۰ میلی‌متر (۳ سانتیمتر) نسبت به بستر نازک‌کاری، نیازمند اتصال مکانیکی مجزا به سازه پشتیبان است.
- ابعاد و وزن سنگ: هر پلاکی با مساحت فراتر از ۰.۱ مترمربع (مثلاً ابعاد ۲۰ در ۵۰ سانتیمتر) یا وزن بیش از ۵ کیلوگرم، اجازه نصب بدون مهار مکانیکی را ندارد.
- مشخصات مهار مهندسی:
- در روش ملاتی و دوغابی، شیار پشت سنگ باید با زاویه شیب‌دار اجرا شود و سیم اسکوپ الزاماً از جنس مفتول گالوانیزه گرم ضدزنگ با قطر حداقل ۳ میلی‌متر (نمره ۳ یا ۴) باشد. استفاده از سیم آرماتوربندی سیاه به علت پوسیدگی سریع اکیداً ممنوع است.
- برای بارهای متمرکز و قطعات سنگین‌تر، به‌کارگیری بست‌های پروانه‌ای استنلس استیل ۳۰۴ اجباری است.
- چنانچه بیرون‌زدگی ابزارها، کتیبه‌ها یا تاج نما از ۱۰ سانتیمتر فراتر رود، روش دوغابی فاقد صلاحیت فنی است؛ در این تراز باید زیرسازی فلزی اختصاصی (قوطی‌کشی مهارشده به اسکلت و وال‌پست‌ها) اجرا شده و سنگ‌ها به روش خشک و با انکربولت مهار گردند.
۵. خلاصه عددی آنالیز بهای سال ۱۴۰۵؛ چگونه افت ۳۵ تا ۵۰ درصدی هزینه نما توجیه می‌شود؟
پاسخ فوری و فرموله‌شده: با جایگزینی ۶۵ درصد سطح نما با آجر، هزینه‌های نجومی CNC سنگ ۷۰ درصد کاهش می‌یابد، بار مرده نما ۴۰ درصد سبک‌تر شده و هزینه‌های شاسی‌کشی نصف می‌شود؛ در نتیجه بهای تمام‌شده کل جداره از ۸ تا ۱۳ میلیون تومان به ۳.۴ تا ۵.۷ میلیون تومان در هر مترمربع می‌رسد.
این صرفه‌جویی چشمگیر بر سه محور اجرایی تکیه دارد:
- حذف ۷۰ درصدی هزینه‌های ماشین‌کاری و CNC: در نمای تمام‌سنگ، هزینه ابزارزنی ستون‌ها، صراحی و سرستون‌ها بالغ بر ۱.۵ تا ۳.۵ میلیون تومان در هر مترمربع است. اختصاص بخش عمده جداره به آجر، این هزینه سنگین را در ۶۵ درصد نما به صفر می‌رساند.
- سبکسازی ۴۰ درصدی بار مرده: وزن هر مترمربع نمای تمام‌سنگ حدود ۸۵ تا ۱۱۰ کیلوگرم است، در حالی که پوسته ترکیبی آجر و سنگ وزنی معادل ۴۰ تا ۵۵ کیلوگرم دارد. این سبکی، مصرف قوطی‌های سنگین و آهن‌کشی‌های متراکم را تا ۴۵ درصد منقبض می‌کند.
- شکاف قیمت متریال و دستمزد: خرید سنگ تراورتن مرغوب در سال ۱۴۰۵ متری ۱.۸ تا ۴ میلیون تومان هزینه می‌برد، در صورتی که آجر نسوز استاندارد با متری ۳۵۰ تا ۷۰۰ هزار تومان تأمین می‌شود. این اختلاف متریال همراه با سرعت اجرای بالاتر آجر، خروجی نهایی را در محدوده صرفه‌جویی کم‌نظیری قرار می‌دهد.
| ردیف هزینه اجرایی | نمای رومی تمام‌سنگ (تومان/مترمربع) | نمای رومی ترکیبی با آجر (تومان/مترمربع) | تفاوت ریالی و مکانیزم صرفه‌جویی |
|---|---|---|---|
| ۱. خرید متریال رویه | ۲,۸۰۰,۰۰۰ تا ۵,۰۰۰,۰۰۰ | ۱,۲۰۰,۰۰۰ تا ۲,۲۰۰,۰۰۰ | افت ۵۵٪: جایگزینی سنگ سوپر با آجر پلاک نسوز استاندارد |
| ۲. ابزارزنی و برش CNC | ۲,۰۰۰,۰۰۰ تا ۳,۵۰۰,۰۰۰ | ۴۰۰,۰۰۰ تا ۷۰۰,۰۰۰ | افت ۷۵٪: حذف ستون‌ها و ابزارهای پرکار و انتقال صرفاً به فریم‌ها |
| ۳. زیرسازی و شاسی فلزی | ۱,۵۰۰,۰۰۰ تا ۲,۲۰۰,۰۰۰ | ۷۰۰,۰۰۰ تا ۱,۲۰۰,۰۰۰ | افت ۴۵٪: سبکسازی بار مرده و حذف مقاطع قوطی سنگین |
| ۴. اجرت نصب و دوغاب/چسب | ۱,۸۰۰,۰۰۰ تا ۲,۵۰۰,۰۰۰ | ۱,۱۰۰,۰۰۰ تا ۱,۶۰۰,۰۰۰ | افت ۳۵٪: سرعت و سهولت بالاتر چیدمان آجر نسبت به سنگ‌های حجیم |
| جمع بهای تمام‌شده (مترمربع) | ۸,۱۰۰,۰۰۰ تا ۱۳,۲۰۰,۰۰۰ | ۳,۴۰۰,۰۰۰ تا ۵,۷۰۰,۰۰۰ | صرفه‌جویی قطعی کل: ۴۵ تا ۵۵ درصد در هر مترمربع |
پیاده‌سازی بی‌کم‌وکاست این جزئیات، مرز دقیق میان ساختمانی پرچالش با پرونده‌های معلق در کمیسیون‌های شهرداری و پروژه‌ای فاخر، ایمن و زودفروش است؛ نقطه‌ای که دانش مهندسی، ریسک ساخت را مهار کرده و حاشیه سود پروژه را تضمین می‌نماید.
جمع‌بندی؛ نقشه راه گام‌به‌گام کارگاهی از طراحی فاز ۲ تا اخذ پایان‌کار
صدای تیک‌تیک کنتور اجاره داربست و تذکرهای مداوم کارفرما برای رساندن پروژه به موعد تحویل، آشنا‌ترین سمفونی کارگاه‌های ساختمانی در ماه‌های پایانی است. درست در همین نقطه است که وسوسه سرعت، چشم مجری را روی جزئیات می‌بندد؛ اما پیوند سنگ و آجر در نمای ساختمان، شوخی‌بردار نیست. ما با دو متریال سروکار داریم که رفتار حرارتی، ضریب انبساط و مکانیزم جذب آب کاملاً متفاوتی دارند. اگر این دو را بدون در نظر گرفتن تنش‌های دیفرانسیلی به جان هم بیندازیم، نما خیلی زودتر از آنچه تصور کنید، در برابر نوسانات دما تسلیم می‌شود.
برای اینکه نما از تراز صفر تا بالاترین نقطه جان‌پناه نه فقط زیبا، بلکه از نظر مهندسی صلب، ایمن و بی‌نقص بماند، اجرای کارگاهی باید نظمی شبیه به شلیک قطعات در یک موتور احتراق داخلی داشته باشد؛ هر حرکت دقیقاً سر جای خود و در زمان خود.
توالی پنج‌مرحله‌ای عملیات؛ از نقشه تا تثبیت روی جداره
تداخل اکیپ‌های سنگ‌کار، آجرچین، جوشکار و بندکش معمولاً از جایی شروع می‌شود که نقشه شاپ‌دراوینگ دقیقی روی میز کارگاه نیست. برای بستن راه هرگونه ناهماهنگی و دوباره‌کاری، عملیات باید در این زنجیره پنج‌مرحله‌ای قفل شود:
- شاپ‌دراوینگ و انطباق با مصوبه کمیته نما: کار با برداشت دقیق وضع موجود (ازبیلت سازه) به‌وسیله توتال‌استیشن آغاز می‌شود. خطاهای بتن‌ریزی یا ناشاقولی ستون‌ها باید در همین نقطه کشف شوند، نه زمانی که سنگ‌کار روی داربست رفته است. در این مرحله، مدولاسیون آجر و سنگ به‌گونه‌ای چیده می‌شود که در تقاطع‌ها نیازی به برش‌های غیراصولی (به‌اصطلاح فارسی‌بُرهای ناقص یا لچکی‌های چندسانتی) نباشد و کدهای رنگی و ضخامت‌ها با مصوبه کمیته نمای شهرداری نعل‌به‌نعل تطبیق داده شوند.
- شاسی‌کشی و زیرسازی فلزی: مهار استراکچر به اسکلت باربر ساختمان از طریق نصب رول‌بولت‌های مکانیکی یا انکرهای شیمیایی M12 و M16 انجام می‌گیرد. قوطی‌های ۴۰×۴۰ یا ۴۰×۶۰ به همراه نبشی‌های L50×50 با جوشکاری قوس الکتریکی دستی (SMAW) و بر اساس طرح محاسباتی اجرا می‌شوند. بلافاصله پس از زدودن سرباره جوش، تمام سطوح فولادی باید با رنگ زینک‌ریچ اپوکسی یا ضدزنگ آلکیدی پوشانده شوند تا جلوی پدیده خوردگی گالوانیکی و زنگ‌زدگی پنهان زیر متریال گرفته شود.
- کارگذاری هم‌زمان سنگ و آجر، مهار مکانیکی و ژوئن‌بندی: ابتدا قاب‌ها، ابزارها و کتیبه‌های سنگین سنگی در ترازهای مشخص با اسکوپ سیمی گالوانیزه گرم (حداقل قطر ۲٫۵ تا ۳ میلی‌متر) یا کلمپ‌های استنلس استیل (SS304/SS316) به قوطی‌کشی متصل می‌شوند. در پیوند میان سنگ و آجر، حیاتی‌ترین گام تعبیه درز انقطاع و ژوئن حرارتی به عرض ۸ تا ۱۰ میلی‌متر است. این درز، فاصله تنفسی این دو متریال ناهمگن است تا انبساط تابستانه آجر، سنگ را زیر فشار خرد نکند.
- تخلیه درزها، بندکشی نفوذناپذیر و کیورینگ مرطوب: پس از گیرش اولیه ملات، عمق بندها تا حداقل ۱۰ میلی‌متر کاملاً تخلیه و برس‌زده می‌شود. بندکشی باید صرفاً با ملات‌های پایه سیمانی ضدسولفات (تیپ ۲ یا ۵) با نسبت آب به سیمان کنترل‌شده (کمتر از ۰٫۳۸) صورت گیرد. پس از اجرا، نباید بندکشی به امان خدا رها شود؛ عمل‌آوری مرطوب (کیورینگ) منظم به مدت ۳ تا ۷ روز پیوستگی ژل C-S-H را تکمیل کرده و از ایجاد ترک‌های مویی جلوگیری می‌کند.
- تخلیه نم عمقی، اجرای لایه نانو و دفترچه ازبیلت: حداقل ۲۱ تا ۲۸ روز صبوری لازم است تا رطوبت محبوس در ملات و بدنه آجر تخلیه شود. وقتی رطوبت مغز مصالح به زیر ۵ درصد رسید، محلول تنفس‌پذیر نانو سیلان/سیلوکسان پاشیده می‌شود. در نهایت، آلبوم جامع عکس‌های گام‌به‌گام برای پرونده پایان‌کار آماده می‌شود.
ماتریس نقاط توقف اجباری (Hold Points)؛ پروتکل ایمنی پیش از باز کردن داربست
جمع‌آوری داربست در یک کارگاه ساختمانی شباهت عجیبی به تیک‌آف هواپیما از باند فرودگاه دارد؛ تمام چک‌لیست‌ها باید پیش از باز شدن حتی یک پیچ یا بست داربست، تایید و امضا شده باشند. اگر داربست باز شود و بعد متوجه شوید یک سنگ پیش‌آمدگی اسکوپ نشده یا درزی باز مانده است، اصلاح آن با اکیپ‌های دسترسی با طناب (Rope Access) هزینه‌ای سرسام‌آور—گاهی بیش از ۱۰۰ برابر اجرای اولیه—روی دست پروژه خواهد گذاشت.
سرپرست کارگاه و مهندسان ناظر معمار و سازه موظف‌اند در ۵ نقطه عطف، کار را به‌طور کامل متوقف کرده و تا زمان ثبت مستندات، اجازه ورود به مرحله بعد را ندهند:
| فاز اجرایی و نقطه توقف (Hold Point) | آیتم بحرانی و پارامتر کنترلی | معیار پذیرش و تلورانس مجاز | مرجع تاییدکننده و الزامات ثبت |
|---|---|---|---|
| HP-1: زیرسازی فلزی (شاسی‌کشی) | ناشاقولی پروفیل‌ها، کیفیت اتصالات انکر و جوش، پوشش ضدزنگ | ناشاقولی کمتر از ۲mm بر متر (حداکثر ۱۰mm کل ارتفاع)؛ بعد جوش حداقل ۵mm بدون آندرکات بر اساس AWS D1.1؛ پوشش کامل زینک‌ریچ اپوکسی | مهندس ناظر سازه؛ تست کشش تصادفی انکر (Pull-out Test) + گزارش چشمی جوش (VT) |
| HP-2: مهار مکانیکی (اسکوپ سنگ) | اتصال فیزیکی سیم و کلمپ به سنگ‌های حجیم، ابزارها و قرنیزها | سیم گالوانیزه گرم حداقل ۲٫۵mm؛ شیار ۴۵ درجه به عمق ۱۵ تا ۲۰mm؛ حداقل ۲ اسکوپ برای قطعات کمتر از ۵۰cm و ۱ اسکوپ به ازای هر ۰٫۲m² | ناظر هماهنگ‌کننده / معمار؛ رویت میدانی پیش از دوغاب‌ریزی مرحله‌ای |
| HP-3: درزهای انبساط و ژوئن‌بندی | تعبیه درزهای حرارتی بین متریال ناهمگن (سنگ و آجر) | عرض ژوئن بین ۸ تا ۱۲mm؛ فواصل حداکثر ۳ تا ۴٫۵ متر؛ پرشده با فوم پشتیبان (Backer Rod) و ماستیک پلی‌یورتان مقاوم UV | مهندس ناظر معمار؛ ممیزی دقیق با کولیس قبل از بندکشی نهایی |
| HP-4: بندکشی و سنجش رطوبت بستر | عمق شیار بندکشی، عیار ملات ضدسولفات، رطوبت عمقی مغز آجر | تخلیه درز تا عمق ۱۰mm؛ سیمان تیپ ۲ یا ۵ بدون نمک؛ رطوبت مغز آجر کمتر از ۵٪ پس از دوره عمل‌آوری ۲۱ تا ۲۸ روزه | ناظر معمار و سرپرست کارگاه؛ سنجش با رطوبت‌سنج پین‌دار سوزنی |
| HP-5: نانوپاشی و جمع‌آوری داربست | کیفیت پوشش سیلان/سیلوکسان، تست زاویه تماس قطره، رفع نقایص کلی | تست زاویه تماس قطره (Contact Angle > 120°)؛ عدم تغییر رنگ یا براقیت؛ شست‌وشو و تمیزی کامل سطوح | ناظر معمار؛ امضای صورت‌جلسه تحویل موقت پیش از باز کردن داربست |
تلورانس‌های میلی‌متری؛ چک‌لیست ۴ ستونه تحویل موقت
شاید بپرسید گیر کار کجاست و چرا روی اعداد میلی‌متری این‌قدر پافشاری می‌شود؟ پاسخ در چشم انسان و زاویه تابش خورشید نهفته است. نوری که با زاویه مایل به نمای ترکیبی می‌تابد، کوچک‌ترین پستی و بلندی را شبیه یک دره تاریک نشان می‌دهد. علاوه بر این، ارتعاشات باد و تکانه‌های ناشی از نشست‌های جزئی، تلورانس‌های غیرمجاز را سریعاً به ترک‌های کششی تبدیل می‌کنند.
در بازرسی نهایی تحویل موقت، مهندسان ناظر این چهار پارامتر هندسی و سازه‌ای را با ابزارهای دقیق اندازه می‌گیرند:
- ناشاقولی استراکچر شاسی‌کشی: انحراف قوطی‌ها و پروفیل‌های عمودی زیر شمشه ۳ متری نباید از ۲ میلی‌متر بر متر تجاوز کند. حداکثر خطای مجاز ناشاقولی در کل ارتفاع سازه ۱۰ میلی‌متر است که با تراز و شاقول لیزری کالیبره کنترل می‌شود.
- بعد گلوگاه و کیفیت جوش‌ها: حداقل بعد جوش در اتصالات نبشی‌ها به قوطی و صفحات پلیت، نباید از ضخامت نازک‌ترین ورق متصل‌شونده کمتر باشد (حداقل ۵ میلی‌متر). طبق آیین‌نامه جوشکاری ساختمانی (AWS D1.1)، جوش‌ها باید فاقد هرگونه بریدگی کنار جوش (آندرکات)، سرباره محبوس و تخلخل باشند.
- هم‌باد بودن سطوح ناهمگن (Flushness): در نقاطی که سنگ به آجر می‌رسد، اگر طرح در یک صفحه تعریف شده باشد، حداکثر اختلاف تراز مجاز زیر شمشه ۲ متری تنها ۲ میلی‌متر است. هرگونه پله شدن بیشتر، نشان‌دهنده نقص در شاقول‌اندازی و کروم‌بندی اولیه است.
- کیفیت اسکوپ‌ها و مهارها: شیار پشت سنگ باید با زاویه ۴۵ درجه و عمق ۱۵ تا ۲۰ میلی‌متر زده شده باشد تا لقمه سنگی یا سیم اسکوپ داخل آن جا بیفتد. مهار مستقیم سنگ صرفاً با چسب ۱۲۳ یا چسب سنگ بدون مهار مکانیکی سیمی و کلمپ، رد صلاحیت قطعی کارگاه را در پی دارد.
تله نانوکاری پیش از موعد؛ وقتی عجله نما را نابود می‌کند
تصور کنید روز بیست‌وچهارم پس از اتمام بندکشی است. کارفرما بی‌تاب است؛ هزینه اجاره داربست روزشمار می‌اندازد و خریداران واحدها هر روز سرک می‌کشند. کارفرما اصرار دارد ظرف ۴۸ ساعت آینده محلول نانو پاشیده شود و داربست‌ها پایین بیایند. دستگاه نظارت رطوبت‌سنج سوزنی را در بندکشی و مغز آجر فرو می‌کند: عدد ۸٫۲ درصد را نشان می‌دهد. ناظر دستور توقف صادر می‌کند و کارفرما برآشفته می‌شود. حق با کیست؟
بیایید پشت‌صحنه شیمی مصالح را ریشه‌یابی کنیم. اعمال پوشش نانو سیلان/سیلوکسان بر بستری که هنوز رطوبت دارد، یک فاجعه مهندسی خاموش است. حداکثر رطوبت مجاز مغز متریال باید کمتر از ۵ درصد (در حالت بهینه بین ۳ تا ۴ درصد) باشد و دمای محیط در حین اجرا باید در بازه ۵+ تا ۳۵+ درجه سانتی‌گراد با رطوبت نسبی زیر ۸۵ درصد قرار گیرد.
اگر لایه آب‌گریز نانو روی آجر یا سنگی پاشیده شود که هنوز آب دوغاب یا ملات را در دل خود دارد، سه واکنش تخریبی زنجیره‌ای رخ می‌دهد:
- تبخیر زیر آفتاب و تاول‌زدگی سطحی: گرمای خورشید آب محبوس را تبخیر می‌کند. این بخار در تلاش برای خروج، فشار هیدرواستاتیک مویینگی بالایی به پشت لایه پلیمری نانو وارد کرده و به پوسته‌شدن و ورآمدن لایه آب‌گریز می‌انجامد.
- شوره زیرپوستی (Crypto-efflorescence): نمک‌های محلول در آب ملات، هنگام حرکت به سمت بیرون، درست پشت سد آب‌گریز نانو به دام می‌افتند. این نمک‌ها زیر لایه سطحی متبلور می‌شوند و با اعمال تنش انبساطی به دیواره منافذ آجر، بافت بیرونی نما را مانند جذام از درون پوک، ورقه‌ورقه و متلاشی می‌کنند.
- تخریب ناشی از چرخه‌های یخبندان و ذوب (Freeze-Thaw): رطوبتی که راه خروج پیدا نکرده، در نخستین شب‌های سرد زمستان یخ می‌زند. آب هنگام یخ‌زدن حدود ۹ درصد افزایش حجم پیدا می‌کند؛ نیرویی ویرانگر که مغز آجر را می‌ترکاند و پیوند ملات بندکشی را متلاشی می‌سازد.
آسیب ناشی از شوره زیرپوستی کاملاً برگشت‌ناپذیر است و با هیچ ساب، رزین یا شست‌وشوی اسیدی جبران نخواهد شد.
بازرسی شهرداری برای پایان‌کار؛ افسانه نگاه چشمی و واقعیت متر لیزری
میان برخی سازندگان سنتی این تصور غلط جا افتاده که مامور بازدید شهرداری برای صدور پایان‌کار، نگاهی گذرا از پای داربست یا از داخل کوچه به نما می‌اندازد و برگه را امضا می‌کند. روزگاری شاید چنین بود، اما امروز بازی کاملاً تغییر کرده است.
مامور انطباق نمای شهرداری با تبلت، شیت‌های مصوب فاز ۲ و متر لیزری وارد پروژه می‌شود. آن‌ها تک‌تک آیتم‌ها را بر اساس خطوط مصوب کمیته نما ارزیابی می‌کنند:
- نسبت مساحت سنگ به آجر: اگر در نقشه مصوب، نسبت سطح نما ۶۰ درصد آجر و ۴۰ درصد سنگ باشد، تلورانس مجاز انحراف در اجرا حداکثر ±۵ درصد است. تغییر خودسرانه این نسبت به بهانه کمبود مصالح، یعنی مغایرت صریح با طرح مصوب.
- عمق پیش‌آمدگی‌ها و کنسول‌های تزئینی: طبق ضوابط عام سیما و منظر، پیش‌آمدگی ابزارهای سنگی، کنسول‌ها و قرنیزها معمولاً سقفی معادل ۱۰ تا ۱۵ سانتیمتر دارند. اجرای ابزارهای حجیم و فراتر از ترازهای مصوب، تخلف مسجل ساختمانی است.
- موقعیت و ابعاد دهانه‌های پنجره: در این بخش تلورانس عملاً صفر است. جابجایی تراز پنجره‌ها یا کم و زیاد شدن عرض بازشوها، هم‌خوانی تقارن نما را برهم زده و سامانه صدور پایان‌کار را قفل می‌کند.
علاوه بر اندازه‌گیری میدانی، شهرداری از مهندس ناظر معمار «آلبوم جامع ازبیلت تصویری» می‌خواهد. این دفترچه باید شامل تصاویر زاویه‌به‌زاویه منطبق با پرسپکتیوهای رندر مصوب، نتایج تست آزمایشگاهی استاندارد ملی ایران شماره ۷ (ISIRI 7) برای آجر—شامل آزمون مقاومت در برابر یخبندان، درصد جذب آب زیر ۱۲ درصد و عدم وجود سولفات‌های واکنش‌زا—و برگه‌های آزمون بار افزون کشش انکرها (Pull-out Test) باشد.
پیامد یک انحراف محاسباتی ساده چیست؟ پرونده پروژه از سامانه شهرسازی خارج شده و مستقیماً به کمیسیون ماده ۱۰۰ ارجاع می‌شود. در آنجا دو سناریو بیشتر پیش رو نیست: جرایم سنگین مالی متناسب با ارزش افزوده منطقه، یا در مواردی که تخلف به ایمنی و خط آسمان آسیب زده باشد، رای قلع و تخریب فیزیکی المان‌های الحاقی. تراشیدن سنگی که اسکوپ شده و تخریب شاسی‌کشی روی ارتفاع، یعنی صدها میلیون تومان خسارت مستقیم، قفل شدن سرمایه و خوابیدن پروژه در بروکراسی اداری.
گام بعدی شما؛ بهینه‌سازی مهندسی پیش از شروع خطا
مرز میان یک نمای ترکیبی چشم‌نواز با اصالت که تا دهه‌ها بدون افت کیفیت نفس می‌کشد، با پروژه‌ای فرسایشی که در کمیسیون ماده ۱۰۰ زمین‌گیر می‌شود، تنها چند جزئیات اجرایی در دیتیلینگ فاز ۲ و انتخاب مصالح استاندارد است.
اگر در حال حاضر پروژه‌ای در مرحله طراحی فاز ۲ دارید، شیت‌های نمای شما در انتظار تایید کمیته نماست، یا در آستانه بستن قرارداد آهن‌کشی و اجرای نما هستید، پیشنهاد می‌کنم پیش از هر تصمیم اجرایی، گام‌های زیر را بردارید:
- ممیزی تخصصی فایل اتوکد نما: فایل نقشه‌ها (DWG) یا مدل سه‌بعدی پروژه‌تان را برای ما ارسال کنید تا تیم مهندسی ما، دیتیل‌های اتصال، درزهای انقطاع و رفتارهای حرارتی دو متریال را با ضوابط روز ارزیابی کرده و خطاهای احتمالی را پیش از رفتن روی داربست اصلاح کند.
- محاسبه و سبکسازی لیستوفر آهن‌کشی: با اصلاح مقاطع و بهینه‌سازی اتصالات شاسی‌کشی، می‌توان بدون کاهش ضریب اطمینان سازه‌ای، بار مرده نما را کم کرد و تا ۲۰ درصد در مصرف قوطی و نبشی صرفه‌جویی مالی مستقیم به وجود آورد.
- تامین مستقیم متریال شناسنامه‌دار: ما مسیر تامین آجر دارای تاییدیه استاندارد ISIRI 7 و سنگ‌های کالیبره با گواهی سلامت آزمایشگاهی را مستقیماً از مبدا خط تولید تا کارگاه شما کوتاه می‌کنیم.
بیایید پیش از آنکه متریال‌ها روی داربست به مرحله آزمون و خطا برسند، محاسبات را روی کاغذ و در نرم‌افزار نهایی کنیم. مشخصات و مدارک پروژه‌تان را ارسال کنید تا نقشه راه اجرایی و بهینه‌سازی شده ساختمان شما را با هم آغاز کنیم.
