آلوئک آجر چیست و چگونه برطرف می‌شود؟

با اولین نم‌باران پاییزی روی نمای نوساز، صدای تق‌تقِ ریزی سکوت کارگاه را می‌شکند؛ پوسته‌های تردِ آجر مثل ترکش‌های مینیاتوری پرتاب می‌شوند و چاله‌های سفید و پودری به‌جا می‌گذارند. دیدن این قلوه‌کن شدن ناگهانی روی سطحی که تا دیروز شاقول و بی‌نقص تحویل شده بود، عرق سردی بر پیشانی مهندس ناظر می‌نشاند و کابوس پرهزینه‌ی تخریب کامل دیوار را زنده می‌کند.

حقیقت مهندسی اما امیدوارکننده است: سازه آجر دچار شکست ساختاری نشده؛ بلکه گره‌ک‌های خفته‌ی آهک زنده (CaO) با مکش موئینگی رطوبت بیدار شده‌اند و با جهش حجم تا ۳.۵ برابر، مدول گسیختگی سفال را در هم شکسته‌اند. این تله‌ی فیزیکی-شیمیایی در بیش از ۸۵ درصد مواقع کاملاً سطحی است و پیوند رج‌ها و ایستایی نما را تهدید نمی‌کند.

پیش از هر تصمیم شتاب‌زده برای برچیدن نما، در این راهنما مرز تفکیک تخریب ناگزیر از امکان مداخله موضعی را بر اساس ضوابط مبحث پنجم مقررات ملی مشخص می‌کنیم؛ سپس پروتکل جراحی و درمان قطعی—از تخلیه کانون فعال تا پچینگ پلیمری و آب‌گریزسازی نانومتری—را گام‌به‌گام پیاده خواهیم کرد.

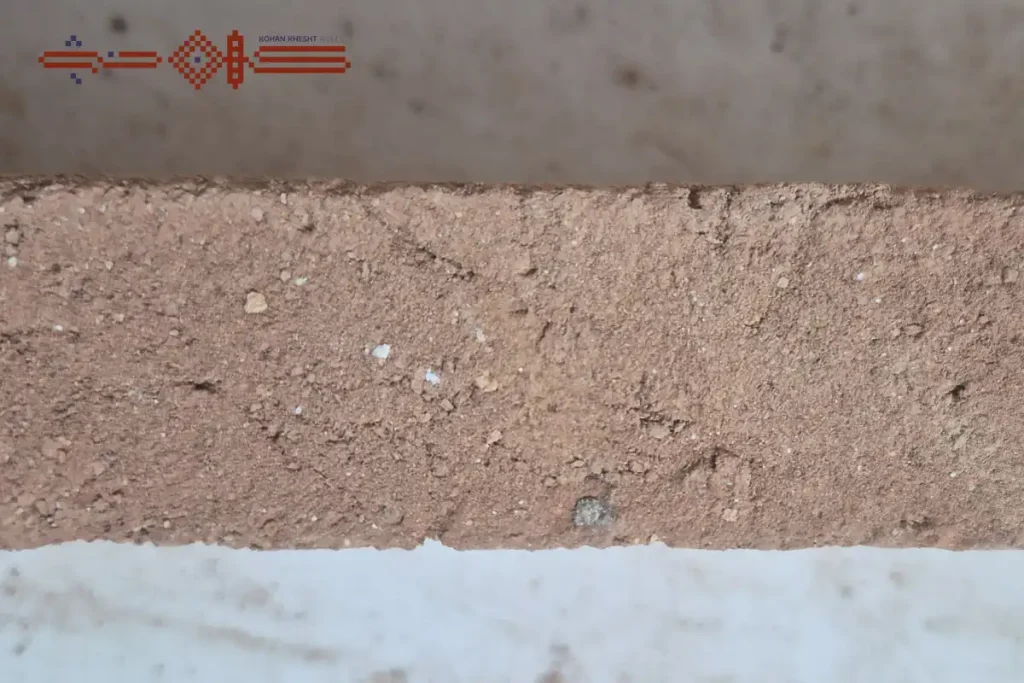

تفاوت شوره و آلوئک آجر و علت ایجاد آن

پای داربست ایستاده‌اید، کارفرما نگران به لکه‌های سفید تازه پدیدارشده روی نمای نوساز خیره شده و پیمانکار با اعتمادبه‌نفسی کاذب می‌گوید: «چیزی نیست مهندس، شوره زده؛ یک دست جوهر نمک و واترجت می‌زنیم، مثل روز اول برق می‌افتد!»

همین‌جا دست نگه دارید. اگر به عنوان مهندس ناظر یا مجری، در همین ۳۰ ثانیه تفاوت بنیادین میان «شوره» و «آلوئک» را تشخیص ندهید، دقیقاً با همین نسخه به‌ظاهر ساده، تیر خلاص را به یکپارچگی نمای ساختمان شلیک کرده‌اید. اشتباه گرفتن این دو پدیده با یکدیگر، یک خطای ساده زیبایی‌شناختی نیست؛ اشتباه گرفتن تعریق نمکی سطح پوست با انفجار یک ترکش در عمق بافت زنده است. عرق روی پوست با یک دستمال مرطوب محو می‌شود و سلول‌ها دست‌نخورده باقی می‌مانند؛ اما ترکش، گوشت و پوست را از درون متلاشی کرده و به بیرون پرتاب می‌کند. شما با دستمال کشیدن روی پوست، هرگز نمی‌توانید پارگی بافت ناشی از ترکش عمقی را درمان کنید.

بیایید این دو عارضه را از منظر مهندسی مواد و آسیب‌شناسی سازه واکاوی کنیم تا ببینیم در مغز آجر چه جنگی برپاست.

علت تشکیل آلوئک در کوره آجرپزی

شاید بپرسید این ترکش چگونه درون آجر کار گذاشته می‌شود؟ ریشه ماجرا در فرآیند پخت خاک رس نهفته است. اگر خاک رس استخراج‌شده از معدن حاوی ناخالصی‌های سنگ‌آهک (کربنات کلسیم یا text{CaCO}_3) باشد و کارخانه فرآیند حیاتی میکرونیزه کردن (آسیاب ذرات به ابعاد زیر ۰.۵ میلی‌متر) را با دقت انجام نداده باشد، گره‌ک‌های درشت سنگ‌آهک وارد خط تولید خشت می‌شوند.

درون کوره آجرپزی و در دمای ۸۵۰ تا ۹۰۰ درجه سانتی‌گراد، این سنگ‌آهک پنهان در گل، طی یک واکنش گرماگیر کلسینه می‌شود:

text{CaCO}_3 xrightarrow{Delta H^circ = +178 text{ kJ/mol}} text{CaO} + text{CO}_2 uparrow

گاز دی‌اکسید کربن متصاعد می‌شود و آنچه بر جای می‌ماند، دانه‌های فوق‌العاده تشنه و ناپایدار اکسید کلسیم آزاد (آهک زنده یا text{CaO}) است که درست مثل یک چاشنی انفجاری خاموش، درون بافت پخته‌شده آجر به خواب می‌رود.

اما این آرامش موقتی است. به محض اینکه آجر در معرض رطوبت جوی، آب ملات بندکشی یا باران قرار می‌گیرد، فتیله روشن می‌شود. واکنش هیدراتاسیون یا همان شکفته شدن آهک با سرعتی مهارناپذیر رخ می‌دهد:

text{CaO} + text{H}2text{O} to text{Ca(OH)}_2 quad (Delta H^circ)} = -64.8 text{ kJ/mol

این واکنش نه‌تنها به‌شدت گرمازاست و با آزادسازی ناگهانی حرارت موضعی، شوک حرارتی شدیدی به جداره‌های پیرامون خود وارد می‌کند، بلکه از نظر بلورشناسی یک جهش ساختاری سهمگین رقم می‌زند:
* دانسیته فاز مکعبی اکسید کلسیم برابر 3.34 text{ g/cm}^3 است، در حالی که دانسیته هیدروکسید کلسیم نهایی (پورتلاندیت هگزاگونال) به 2.21 تا 2.24 text{ g/cm}^3 سقوط می‌کند.
* حجم مولی از 16.79 text{ cm}^3/text{mol} ناگهان به 33.22 text{ cm}^3/text{mol} می‌رسد؛ یعنی +۹۷.۸۶٪ انبساط حجم شبکه بلوری!
* در مقیاس کارگاهی، به دلیل ساختار متخلخل پورتلاندیت و جذب لایه‌های آب هیدراتاسیون، افزایش حجم ماکروسکوپیک توده (Bulk Expansion) به ۱۲۵٪ تا ۳۵۰٪ می‌رسد.

تصور کنید جسمی در یک حفره کاملاً صلب و انعطاف‌ناپذیر محبوس شده و ناگهان حجمش بیش از دو تا سه برابر می‌شود؛ پیامد فیزیکی چنین پدیده‌ای جز انفجار بافت پیرامونی نخواهد بود.

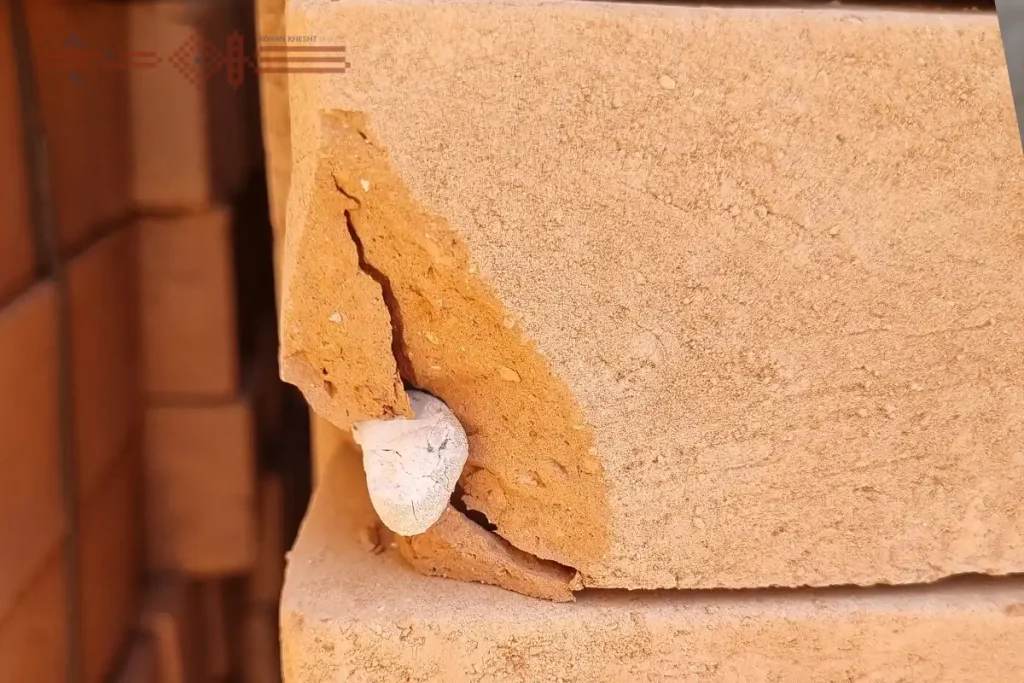

علت لب‌پریدگی مخروطی آجر در اثر آلوئک

در سرامیک‌های سنتی رسی، ماده در برابر تنش فشاری مقاومت خوبی دارد، اما در برابر تنش کششی بسیار ترد و شکننده است. مقاومت کششی تک‌محوره آجر پخته معمولی (f_t) عددی ناچیز، در حدود ۱.۵ تا ۳.۰ مگاپاسکال است.

بر اساس تئوری گنجایش الاستیک لامه (Lamé Inclusion Problem) برای یک حفره کروی تحت فشار اتساعی P_{text{exp}}، با تورم بلورهای پورتلاندیت، تنش کششی محیطی یا تنش حلقه‌ای (Hoop Stress) در شعاع r از رابطه زیر پیروی می‌کند:

sigma_theta(r) = frac{P_{text{exp}}}{2} left(frac{R_0}{r}right)^3

در مرز ذره آهک (r = R_0)، حداکثر تنش کششی ایجادشده بر پایه معادله کریستالیزاسیون کورنز و سینتیک هیدراتاسیون، به ۱۰ تا ۳۰ مگاپاسکال می‌رسد.

اختلاف میان این تنش و توان آجر فاجعه‌بار است:

Deltasigma = sigma_theta – f_t = 10 text{ to } 30 – (1.5 text{ to } 3.0) approx 8.5 text{ to } 27.0 text{ MPa}

تنش اعمالی ۳ تا ۱۰ برابر ظرفیت کششی نهایی مصالح است. ماتریکس رسی هیچ‌گونه رفتار پلاستیک یا ظرفیت تسلیم ندارد تا تغییر شکل دهد؛ در نتیجه دچار شکست ترد ناگهانی (Catastrophic Brittle Failure) می‌شود.

علت شکل مخروطی حفره‌های آلوئک

شاید در بازدیدهای کارگاهی دیده باشید که دهانه آلوئک همواره شبیه یک کاسه یا مخروط معکوس با زاویه باز است؛ چرا آجر به صورت یک استوانه یا شکاف خطی تخریب نمی‌شود؟

راز این هندسه در شرایط مرزی ناهمگن نهفته است. گره‌ک آهکی معمولاً در عمق کم از سطح نما قرار دارد (h بین ۲ تا ۱۵ میلی‌متر). سطح خارجی آجر یک مرز کاملاً آزاد با تنش نرمال صفر (sigma_{zz} = 0) است، در حالی که در عمق آجر، توده متراکم پیرامونی مانع از جابه‌جایی می‌شود.

بر پایه معیار شکست برشی موهر-کولمب، انتشار تنش فشاری شعاعی ناشی از اتساع گره‌ک، صفحات لغزش برشی ماکزیمم را تحت زاویه مشخصی فعال می‌کند:

theta = 45^circ + frac{phi}{2}

با فرض زاویه اصطکاک داخلی سرامیک رسی (phi) بین ۳۰ تا ۴۰ درجه، صفحات گسیختگی زاویه‌ای حدود ۶۰ تا ۶۵ درجه نسبت به افق پیدا می‌کنند. این گسیختگی‌های متقارن حول کانون تورم، مخروطی با زاویه رأس ۹۰ تا ۱۲۰ درجه پدید می‌آورند. با تمرکز تنش کششی محیطی و برشی در مجاورت مرز آزاد، سیستم کمترین مقاومت برشی را در این مخروط یافته و برای آزادسازی انرژی کرنشی الاستیک ذخیره‌شده، پوسته رسی را به بیرون پرتاب می‌کند (Flake Ejection). حاصل کار: لب‌پَر شدن، قلوه‌کن شدن و دهانه‌زنی موضعی آجر.

ضوابط استاندارد ملی و آیین‌نامه‌ها درباره آلوئک

در ادبیات مهندسی جهان، این دو پدیده در دو حوزه کاملاً مجزا دسته‌بندی می‌شوند:

• استاندارد ASTM C67 و ASTM C216: در استاندارد C216، پدیده Pop-out یا Lime Popping به عنوان «جداشدگی فیزیکی یک بخش مخروطی از بدنه آجر در اثر انبساط ذره ناخالصی زیرسطحی» تعریف شده است. در درجه‌بندی نماهای مرغوب (به‌ویژه آجر تیپ FBX)، وجود هرگونه آلوئک فعال که مقطع نما را مخدوش کند یا قطر دهانه آن از ۶ میلی‌متر تجاوز نماید، منجر به رد قطعی و بی‌قیدوشرط کل محموله می‌شود. در حالی که آزمون شوره (Efflorescence) در ASTM C67 صرفاً یک ارزیابی غوطه‌وری هفت‌روزه رسوب نمک سطحی، بدون تخریب ماتریکس، در رده‌های کیفی ناچیز (Slight) یا فاقد شوره (None) است.
• استانداردهای بریتانیا و اروپا (BS EN 771-1 و BS EN 772-7): این مراجع پدیده را تحت عناوین تخصصی Lime Blowing یا Lime Bursting ثبت کرده‌اند و آن را پریدگی پولکی سطح (Flaking) یا دهانه‌زنی (Pitting) ناشی از شکفتن اکسید کلسیم یا اکسید منیزیم آزاد می‌دانند. تفکیک استاندارد صریح است: شوره یک پدیده رسوبی غیرمخرب (Non-destructive) و برگشت‌پذیر بر سطح تبخیر آزاد است، اما آلوئک یک نقص ساختاری، برگشت‌ناپذیر (Irreversible Structural Defect) و همراه با اضمحلال دائمی ماتریکس رسی آجر به شمار می‌رود.
• مبحث پنجم مقررات ملی ساختمان ایران: صراحتاً وجود آلوئک فعال را در نمای خارجی ساختمان غیرمجاز و ممنوع دانسته و تنها در شرایط خاص برای دیوارهای غیرنما (پشت‌کار)، آن هم با محدودیت‌های هندسی سخت‌گیرانه (حداکثر در ۲۰ درصد آجرها)، حضور کنترل‌شده آن را قابل‌اغماض می‌شمارد.

روش تشخیص سریع آلوئک در کارگاه

هنگامی که روی داربست با یک کانون سفیدرنگ مواجه می‌شوید، نیازی به آزمایشگاه‌های پیشرفته متالورژی ندارید؛ با این آزمون دو مرحله‌ای، تکلیف عارضه را در یک دقیقه روشن کنید:

نقشه راه تصمیم‌گیری بالینی روی داربست:

1. کانون سفید مشاهده شد leftarrow دو قطره آب تمیز روی لکه بچکانید.
2. نتیجه الف (انحلال در ۳ تا ۱۰ ثانیه): پودر سفید محو شد و بافت سرخ آجر بیرون زد؟ rightarrow شوره قطعی است (ماتریکس کاملاً سالم است).

3. نتیجه ب (عدم انحلال و پایداری لکه): مایع شیری و خمیری باقی ماند؟ rightarrow سراغ تست خراش مکانیکی بروید.

4. تست خراش با تیغه کاتر leftarrow نوک تیغه را روی کانون بگذارید و فشار سبکی وارد کنید.

5. حالت اول: تیغه روی سطح صلب و سنگی سر می‌خورد و گودی وجود ندارد؟ rightarrow شوره / رسوب کربناتی سطحی.
6. حالت دوم: تیغه وارد دهانه فرورفته (عمق ۲ تا ۱۵ میلی‌متر) شد و به مغز سفید گچ‌مانند برخورد کرد؟ rightarrow آلوئک قطعی است (تخریب ساختاری ماتریکس).

۱. تست قطره آب

مبنای علمی این تست، تفاوت چشمگیر در نرخ انحلال ترمودینامیکی فازها در دمای ۲۰ درجه سانتی‌گراد است. حلالیت هیدروکسید کلسیم (text{Ca(OH)}_2) در آب فوق‌العاده ناچیز است (تنها ۱.۷۳ گرم در لیتر)، در حالی که نمک‌های تشکیل‌دهنده شوره به‌شدت محلول هستند:
* سولفات سدیم (text{Na}_2text{SO}_4): ۱۹۵ گرم در لیتر
* سولفات منیزیم (text{MgSO}_4): ۳۵۵ گرم در لیتر
* کلرید سدیم (text{NaCl}): ۳۶۰ گرم در لیتر

دو قطره آب روی نقطه سفید بچکانید؛ اگر شوره باشد، بلورها در چند ثانیه حل شده و محو می‌شوند، اما لکه آلوئک ذره‌ای در آب حل نشده و به صورت توده‌ای خمیری و شیری‌رنگ باقی می‌ماند.

۲. تست خراش سطحی

نوک تیغه کاتر یا پیچ‌گوشتی ظریف را بر مرکز سفیدی قرار داده و فشار ملایمی وارد کنید:
* در شوره: تیغه صرفاً یک فیلم غبارمانند به ضخامت چند میکرومتر را کنار می‌زند و بلافاصله به سطح سنگی، یکدست و کاملاً صلب بدنه آجر می‌رسد؛ هیچ فرورفتگی وجود ندارد.
* در آلوئک: نوک تیغه بدون مقاومت وارد یک دهانه مخروطی فرورفته به عمق ۲ تا ۱۵ میلی‌متر می‌شود. مغز سفید، نرم و گچ‌مانند آهک آزاد حس شده و لبه‌های دهانه به دلیل گسیختگی قبلی ماتریکس، به‌راحتی ورقه‌ورقه می‌شوند.

چرا شستشو با اسید و واترجت آلوئک را تشدید می‌کند؟

حال تصور کنید پیمانکار بر پایه همان تشخیص اشتباه، شیلنگ واترجت را با فشار ۱۰۰ تا ۱۵۰ بار روشن کند و گالن‌های اسید کلریدریک صنعتی (جوهر نمک یا اسید موریاتیک) را روی نما خالی کند. چه اتفاقی در تراز میکروسکوپی می‌افتد؟

این اقدام نادرست، سه موج ویرانگر از تخریب‌های ثانویه را فعال می‌کند:

تخریب بافت آجر بر اثر فشار آب واترجت

واترجت پرفشار، آب را با سرعتی سرسام‌آور به درون ترک‌های مویی ناشی از مخروط آلوئک تزریق می‌کند. فشار دینامیکی آب درون دهانه حبس شده و پدیده گوه هیدرولیکی رخ می‌دهد. ضریب شدت تنش در نوک ترک (K_I) به‌سرعت از چقرمگی شکست آجر (K_{Ic} approx 0.5 text{ to } 1.0 text{ MPa}sqrt{text{m}}) فراتر رفته و مود اول شکست (کشش خالص در نوک ترک) کلید می‌خورد. ترک‌های خفته با شتاب رشد می‌کنند و دهانه‌های ۲ میلی‌متری به چاله‌های بزرگ تبدیل می‌شوند. این کار درست مثل آن است که بخواهید سنگ‌خوردگی کوچک روی شیشه اتومبیل را با ضربات چکش بادی تمیز کنید!

فعال شدن دانه‌های آهک با جذب رطوبت

در آجر، تمام ذرات آهک هم‌زمان فعال نمی‌شوند؛ صدها گره‌ک text{CaO} در عمق ۶ تا ۱۵ میلی‌متری به دلیل نرسیدن رطوبت، به خواب رفته‌اند. وقتی آب با فشار ۱۵۰ بار به مغز آجر نفوذ می‌کند، آب‌رسانی به این ذرات خفته با سرعت انجام گرفته و موج دوم انفجارهای تاخیری چند هفته بعد سراسر نما را سوراخ‌سوراخ می‌کند. برای شوره، آب یک حلال نجات‌بخش است؛ اما برای آلوئک، آب دقیقاً حکم بنزین روی انبار باروت را دارد.

تشکیل نمک‌های مخرب در اثر شستشو با جوهر نمک

اسید کلریدریک با هیدروکسید کلسیم واکنش داده و کلرید کلسیم می‌سازد:

text{Ca(OH)}_2 + 2text{HCl} to text{CaCl}_2 + 2text{H}_2text{O}

فاجعه اینجاست که کلرید کلسیم حاصل، ماده‌ای شدیداً نم‌گیر و جاذب رطوبت هوا (Deliquescent) است. این نمک حتی در هوای خشک تابستان رطوبت جو را جذب می‌کند و اطراف دهانه‌های آلوئک، لکه‌های تیره، چرب و مرطوبی تشکیل می‌دهد که هرگز خشک نمی‌شوند.

علاوه بر این، اسید کلریدریک با اکسیدهای آهن موجود در ماتریکس رس پخته‌شده (text{Fe}_2text{O}_3) واکنش داده و کلرید آهن فریک (text{FeCl}_3) تولید می‌کند؛ نمکی قهوه‌ای‌رنگ که هاله‌هایی زرد و خردلی بر حاشیه چاله‌ها بر جای می‌گذارد که پاک کردنشان غیرممکن است.

جدول مقایسه روش‌های تشخیص و رفتار آجر

برای اینکه تمام متغیرها، استانداردها و تفاوت‌های رفتاری این دو عارضه را در یک قاب مهندسی در اختیار داشته باشید، جدول تحلیلی زیر مرجع تصمیم‌گیری شما در کارگاه خواهد بود:

شاخص مهندسی	شوره (سفیدک / Efflorescence)	آلوئک (آهک‌زدگی / Lime Popping)	مرجع استانداردی / مبنای فیزیکی
موقعیت ژئومتریک نقص	سطح تبخیر خارجی آجر	مغز و لایه‌های زیرسطحی آجر	ASTM C67 / BS EN 772-7
عمق درگیری ماتریکس	فیلم سطحی به ضخامت ۱۰ تا ۵۰ میکرومتر	عمق نفوذ سازه‌ای بین ۲ تا ۱۵ میلی‌متر	میکرومتری مقطع شکست
وضعیت یکپارچگی مکانیکی	ماتریکس کاملاً سالم و دست‌نخورده	تخریب کامل، قلوه‌کن شدن و دهانه‌زنی	معیار Loss of Matrix Integrity
هندسه خرابی	لایه رسوبی دوبعدی غبارمانند	مخروط معکوس با زاویه ۹۰ تا ۱۲۰ درجه	مکانیک شکست موهر-کولمب
منشأ ترمودینامیکی	تبلور نمک در تبخیر آب (پدیده فیزیکی)	هیدراتاسیون گرمازای CaO (واکنش شیمیایی)	Delta H^circ = -64.8 text{ kJ/mol}
تغییر حجم فاز مسبب	انقباض حجم محلول به جامد بلورین	جهش حجم توده بین ۱۲۵٪ تا ۳۵۰٪	انبساط ماکروسکوپیک پورتلاندیت
تنش کششی داخلی تولیدی	صفر مگاپاسکال (فاز آزاد سطحی)	۱۰ تا ۳۰ مگاپاسکال (بسیار فراتر از f_t)	تنش الاستیک لامه (Hoop Stress)
حلالیت در آب (۲۰ درجه)	بسیار بالا (بیش از ۱۵۰ تا ۳۵۰ گرم بر لیتر)	بسیار ناچیز و پایدار (۱.۷۳ گرم بر لیتر)	هندبوک ترمودینامیک شیمی
پاسخ به واترجت صنعتی	پاک‌سازی موقت رسوب سطحی	تحریک گوه هیدرولیکی و انفجار ثانویه	مکانیک شکست مود اول (K_I > K_{Ic})
پاسخ به اسید کلریدریک	حل رسوبات کربناتی سطحی	تولید کلرید کلسیم جاذب رطوبت و زردشدگی	سنتز نمک‌های text{CaCl}_2 و text{FeCl}_3
وضعیت در مبحث پنجم	پس از شست‌وشو در نما مجاز است	در نمای خارجی مطلقاً ممنوع (حداکثر ۲۰٪ پشت‌کار)	مبحث ۵ مقررات ملی ساختمان

درک این تمایزهای فیزیکی و شیمیایی به ما یادآوری می‌کند که رفتار مصالح در کارگاه، بر مدار قوانین تغییرناپذیر مهندسی مواد می‌چرخد. با شناخت ریشه‌ای پدیده‌ها، هرگز تسلیم راه‌حل‌های ناپخته کارگاهی نمی‌شویم و پیش از آنکه ضربه واترجت یا اسیدپاشی ساختار نما را نابود کند، مسیر صحیح کنترل و مهار عارضه را در پیش می‌گیریم.

تاثیر دانه‌بندی سنگ‌آهک و دمای پخت بر آلوئک

تصور کنید پروژه‌ای فاخر را با مرغوب‌ترین آجر نمای سنتی یا قزاقی تحویل کارفرما داده‌اید؛ تست‌های کارگاهی پیش از نصب همگی با موفقیت پاس شده و حتی برگه آزمایشگاه، کربنات کلسیم کل خاک را زیر ۱۲ درصد و در محدوده کاملاً مجاز نشان داده است. هجده ماه بعد، درست در دل سرمای نمناک زمستان دوم، ناگهان پوسته‌های مخروطی آجر یکی پس از دیگری با صدایی شبیه به شلیک ساچمه به کف پیاده‌رو پرتاب می‌شوند. روی سطح نما، حفره‌هایی با لکه‌های سفید گچی دهان باز می‌کنند و اصالت بصری کل ساختمان به چالش کشیده می‌شود. اولین واکنش ذهنی بیشتر مجریان در چنین بحرانی، متهم کردن رطوبت باران یا کیفیت بندکشی است؛ اما بیایید زاویه دیدمان را تغییر دهیم و به عمق ژئوشیمی خاک نگاه کنیم. ریشه این خسارت سنگین در نمای ساختمان نیست؛ این بحران ماه‌ها پیش، در فاصله نامیزان دو غلتک آسیاب کارخانه و اتمسفر حرارتی کوره پخت رقم خورده بود.

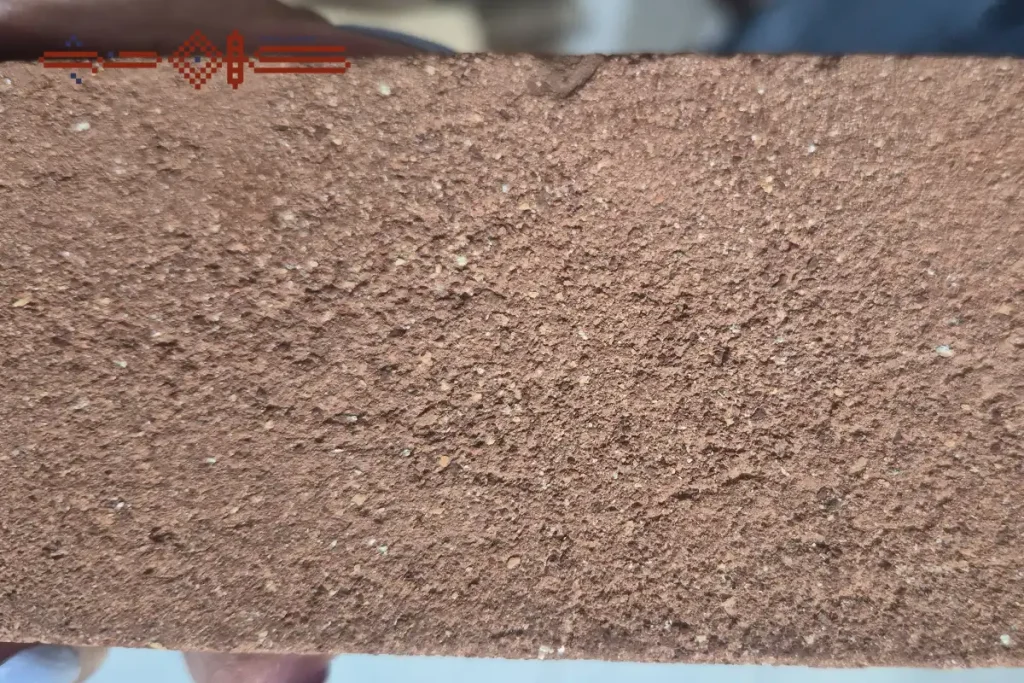

اهمیت اندازه ذرات آهک نسبت به درصد کلی آن

بسیاری از مهندسان ناظر هنگام بررسی آنالیز XRF خاک، با دیدن عدد ۱۰ تا ۱۵ درصد کربنات کلسیم (CaCO_3) نگران می‌شوند و در مقابل، اگر این عدد زیر ۵ درصد باشد، کار را تایید و خیالشان را آسوده می‌دانند. حقیقت مهندسی سرامیک این است که خطر آلوئک اساساً تابع درصد وزنی کل کلسیم نیست، بلکه تابعی بی‌رحم از «توزیع دانه‌بندی» (Granulometry) ذرات سنگ‌آهک است.

یک گرم باروت را مجسم کنید که روی سطحی وسیع به صورت غباری بسیار ریز پخش شده است؛ اگر جرقه‌ای به آن بزنید، در کسری از ثانیه نوری ملایم می‌دهد و حرارتش بی آنکه کوچک‌ترین گزندی به میز برساند در هوا محو می‌شود. اما اگر همین یک گرم باروت را متراکم کنید و درون یک پوکه مقوایی دربسته قرار دهید، با جرقه‌ای ساده می‌تواند میزی از چوب صلب را متلاشی کند. رفتار سنگ‌آهک در مغز آجر نیز دقیقاً از همین هندسه تبعیت می‌کند.

اگر کربنات کلسیم موجود در خاک رس به صورت میکرونیزه و با ابعاد زیر ۰/۲ میلی‌متر (ردشده از الک‌های مش ۷۰ تا ۲۰۰) در بافت پخش باشد، حتی حضور ۱۵ تا ۲۰ درصدی آن در خاک‌های مارنی نه‌تنها هیچ آسیبی به محصول نمی‌زند، بلکه در کوره نقش گدازآور (Flux) را بازی کرده، تشکیل فاز شیشه‌ای را تسهیل می‌کند و به تراکم و شفافیت رنگ آجر می‌انجامد. گره اصلی زمانی پدیدار می‌شود که دانه‌های سنگ‌آهک با ابعاد بزرگ‌تر از ۱/۵ تا ۲ میلی‌متر وارد چرخه فرآوری شوند؛ در این حالت، حتی اگر غلظت کل کلسیم در بدنه آجر زیر ۱ درصد وزنی باشد، هر یک از این گره‌ک‌ها به صورت منفرد یک چاشنی انفجاری نقطه‌ای می‌سازند که پدیده قلوه‌کن شدن (Spalling) را در نما قطعی می‌کند.

چرا دانه‌های درشت آهک باعث ترکیدن آجر می‌شوند؟

چگونه واکنشی شیمیایی با ماهیتی یکسان، صرفاً به دلیل تغییر اندازه ذره، دو رفتار مکانیکی کاملاً متضاد در آجر خلق می‌کند؟ پاسخ این معما در مکانیک محیط‌های متخلخل و مدل شکست گریفیت نهفته است.

هنگام پخت آجر در کوره، سنگ‌آهک (CaCO_3) تکلیس شده و با خروج گاز دی‌اکسید کربن به اکسید کلسیم آزاد (CaO) تبدیل می‌شود. این اکسید تشنه آب است. به محض نفوذ رطوبت محیطی یا ملات به عمق آجر، واکنش هیدراتاسیون یا همان شکفته‌شدن آهک اتفاق می‌افتد:

CaO + H_2O longrightarrow Ca(OH)_2

طی این دگرگونی شیمیایی، حجم مولی ماده از ۱۶/۹ سانتی‌متر مکعب بر مول ناگهان به ۳۳/۲ جهش می‌کند؛ یعنی یک انبساط حجمی آزاد بین ۱۰۰ تا ۳۵۰ درصد!

با نگاه به هندسه ذرات (V = frac{4}{3}pi r^3)، رابطه مکعبی شعاع آشکار می‌سازد که اگر قطر یک گره‌ک آهکی از ۱ میلی‌متر به ۰/۱ میلی‌متر کاهش یابد، حجم ناشی از انبساط آن ذره دقیقاً ۱۰۰۰ برابر کوچک‌تر می‌شود. از سوی دیگر، آجر رسی پخته‌شده سازه‌ای کاملاً توپر نیست، بلکه شبکه‌ای از تخلخل‌های مویین باز (بین ۱۵ تا ۲۵ درصد حجم کل بدنه) دارد. افزایش حجم ناچیز ذرات زیر ۰/۲ میلی‌متر به سادگی درون این ساختار اسفنجی میکروسکوپی مستهلک و بلعیده می‌شود، بدون اینکه کمترین تنش فشاری به شبکه سرامیکی تحمیل کند.

اما زمانی که قطر گره‌ک آهک از ۱ میلی‌متر فراتر می‌رود، ظرفیت انطباق حفرات مویین اشباع می‌شود. طبق معیار مکانیک شکست گریفیت:

sigma_f = sqrt{frac{2Egamma}{pi a}}

تنش فشاری متمرکز در نوک لبه‌های این دانه به شدت بالا می‌رود و مولفه کششی حاصل از آن، تاب‌آوری کششی اندک ماتریس سرامیکی آجر را که تنها ۲ تا ۵ مگاپاسکال است، در هم می‌شکند. پیامد این تمرکز تنش، ایجاد یک جبهه ترک مخروطی با زاویه حدود ۴۵ درجه نسبت به سطح آجر و پرتاب تکه جداشده به بیرون است.

رده دانه‌بندی	اندازه ذره (میلی‌متر / میکرون)	الک معادل (Mesh)	مکانیسم رفتار در فاز هیدراتاسیون	ریسک آلوئک و تخریب ساختاری
میکرونیزه ایمن (Flux)	کمتر از ۰/۲ میلی‌متر (< 200 µm)	ردشده از مش ۷۰ تا ۲۰۰	میرایی کامل در حفرات ماتریس مویین؛ تشکیل پیوند مذاب موضعی	صفر درصد (روشن‌کننده رنگ و متراکم‌ساز بافت)
ناحیه گذار (بحرانی)	۰/۲ تا ۰/۸ میلی‌متر (200 – 800 µm)	مش ۲۰ تا مش ۷۰	میرایی نسبی؛ امکان ایجاد ریزترک‌های موضعی نامرئی	متوسط (وابسته به درصد تخلخل کل آجر و رطوبت محیط)
گره‌ک مخرب (Lethal)	۰/۸ تا ۱/۵ میلی‌متر (800 – 1500 µm)	مش ۱۲ تا مش ۲۰	غلبه تنش نقطه‌ای بر مقاومت کششی سرامیک؛ تشکیل ترک مویی و لب‌پریدگی	بسیار بالا (ترکیدگی سطحی و آسیب به زیبایی نما)
بمب ساعتی انفجاری	بزرگتر از ۱/۵ تا ۲ میلی‌متر (> 1500 µm)	مانده روی مش ۱۲	انبساط حجمی فراتر از ۲۰۰٪؛ تشکیل مخروط شکست گریفیت و پرتاب سطحی	۱۰۰٪ قطعی (قلوه‌کن شدن و انفجار موضعی در نما)

نقش تنظیم آسیاب والتس در کنترل ذرات آهک

اگر ابعاد ذره تا این اندازه تعیین‌کننده است، چرا این کلوخه‌های خردنشده به راحتی از مراحل آماده‌سازی گل عبور می‌کنند؟ پاسخ در پشت‌صحنه ماشین‌آلات خردایش مواد اولیه نهفته است.

در کارگاه‌های سنتی یا خطوط فرسوده، بار اصلی آسیاب خاک بر دوش سیستم‌های چکشی قدیمی است. این آسیاب‌ها به دلیل لقی محوری و سایش نامنظم قطعات، به سنگ‌آهک‌های ورقه‌ای و کلوخه‌های ۳ تا ۵ میلی‌متری اجازه می‌دهند بدون مانع از لابلای توری‌ها رد شوند.

در مهندسی مدرن سرامیک ساختمانی، این تهدید را با آسیاب‌های غلتکی ریزشکن موسوم به «والتس» (Walzwerk) مهار می‌کنند. خاک در این خطوط از دو یا سه مرحله غلتک سنگین مجهز به کنترل هیدرولیکی می‌گذرد:
۱. در مرحله خردایش میانی، فاصله دهانه دو غلتک روی ۲/۰ تا ۳/۰ میلی‌متر تنظیم می‌شود تا قطعات سنگی بزرگ‌تر خرد شوند.
۲. در مرحله نهایی (Laminator)، فاصله شکاف غلتک‌ها (Gap clearance) به کمک سنسورهای ابزاردقیق و سیستم‌های سنگ‌زن خودکار روی سطح غلتک، با دقت صدم میلی‌متر منحصراً بین ۰/۶ تا حداکثر ۰/۸ میلی‌متر مهار می‌گردد.

این غلتک‌های آلیاژی سخت، تحت فشار خطی هیدرولیکی سنگین تا ۴۰ کیلوگرم بر سانتی‌متر طولی کار می‌کنند؛ فشاری مکانیکی که هرگونه گره‌ک آهکی را در دم به گردوغبار میکرونی تبدیل کرده و پیوند بلورهای درشت را در هم می‌شکند. اگر کارخانه‌ای پایش روزانه این فاصله میلی‌متری را پشت گوش بیندازد، حتی در صورت استفاده از مرغوب‌ترین خاک رس منطقه، دانه‌های آهک را بدون خردایش عبور داده و عملاً محصولی با ریسک تخریب بالا راهی کارگاه‌های ساختمانی می‌کند.

کنترل آهک آزاد با تنظیم دمای پخت کوره

خردایش مکانیکی تنها نیمی از مسیر مهار آلوئک است؛ نیمه حیاتی دیگر درون اتمسفر حرارتی کوره رقم می‌خورد. آیا اکسید کلسیم آزاد در بدنه آجر همواره محکوم به واکنش انفجاری با آب است؟ خیر. چنانچه پروفیل دمایی کوره به حد استاندارد برسد و زمان ماند حرارتی کافی باشد، کلسیم ناپایدار در یک فاز معدنی کاملاً خنثی و نجیب قفل خواهد شد.

تحلیل دیاگرام فازی سه‌تایی CaO-Al_2O_3-SiO_2 در طول خط پخت، تغییرات زیر را آشکار می‌کند:
* بازه ۸۰۰ تا ۹۰۰ درجه سانتی‌گراد: کربنات کلسیم تکلیس شده، گاز CO_2 از بدنه خارج می‌شود و شبکه‌ای بسیار واکنش‌پذیر از اکسید کلسیم آزاد (CaO) در سراسر ماتریس بر جای می‌ماند. توقف فرآیند در این مرحله، وقوع آلوئک را تضمین می‌کند.
* بازه ۹۰۰ تا ۱۰۰۰ درجه سانتی‌گراد: واکنش در فاز جامد آغاز می‌شود؛ اکسید کلسیم با بخشی از سیلیس و آلومینای موجود در خاک وارد پیوند شده و فاز نیمه‌پایداری به نام گهلنیت (Ca_2Al_2SiO_7) پدید می‌آورد.
* بازه ۱۰۰۰ تا ۱۰۸۰ درجه سانتی‌گراد: اوج پخت ساختاری رخ می‌دهد. در حضور حداقل ۵۰ تا ۶۵ درصد سیلیس (SiO_2) و ۱۵ تا ۲۵ درصد آلومینا (Al_2O_3)، گهلنیت با سیلیس آزاد پیوند نهایی را تشکیل داده و به فاز پایدار و ابدی آنورتیت (CaAl_2Si_2O_8 – فلدسپات کلسیک) دگرگون می‌شود.

آنورتیت ساختاری بلوری، بسیار مستحکم و کاملاً آب‌پایدار دارد؛ این ترکیب سیلیکاتی هرگز با رطوبت هوا یا ملات واکنش نمی‌دهد و پدیده شکفته‌شدن در آن متوقف است. در حقیقت، رساندن دمای کوره به بالای ۱۰۵۰ درجه سانتی‌گراد، کلسیم مهاجم را برای همیشه در دل شبکه شیشه‌ای مهار می‌کند. با این حال، برخی تولیدکنندگان برای صرفه‌جویی در مصرف سوخت و کاهش استهلاک دیواره‌های نسوز، دمای پخت را در حدود ۹۰۰ تا ۹۲۰ درجه نگه می‌دارند. این پدیده که در صنعت با عنوان «خام‌پزی» (Under-firing) شناخته می‌شود، آجری با ظاهر فریبنده و سرخ تحویل می‌دهد، اما در باطن، مخزنی از کلسیم آزاد قفل‌نشده را در دل قطعه زنده نگه می‌دارد.

اشتباهات رایج در تست زنجاب آجر

در این فرآیند، پدیده‌ای فنی رخ می‌دهد که حتی بسیاری از مهندسان ناظر باتجربه را گمراه می‌سازد؛ وضعیتی که می‌توان آن را معمای «آهک نرم‌پز در برابر آهک سخت‌پز» نامید.

طبق سنت کارگاهی و توصیه‌های آیین‌نامه‌ای، آجرها پیش از نصب به مدت ۲۴ تا ۴۸ ساعت در حوضچه آب زنجاب می‌شوند، به این امید که در صورت وجود ناخالصی آهکی، دانه‌ها در همان حوضچه شکفته شده و ضایعات پیش از رفتن روی نما شناسایی شوند. اما آیا آزمون زنجاب همواره سپری مطمئن در برابر آلوئک است؟ واقعیت مهندسی خلاف این را ثابت می‌کند.

اگر آجر دچار خام‌پزی خالص در دمای ۸۵۰ تا ۹۰۰ درجه شده باشد، آهک آزاد موجود از نوع «نرم‌پز» (Soft-burned) خواهد بود. این آهک بافتی با تخلخل بسیار بالا، نانوبلورین و مساحت سطح ویژه (BET) چشمگیری در حدود ۱۰ تا ۳۰ مترمربع بر گرم دارد. چنین ساختار تشنه‌ای به محض تماس با آب حوضچه، ظرف چند ساعت به شدت شکفته شده، حرارت هیدراتاسیون را آزاد می‌کند و در همان محل کارگاه تکه‌تکه می‌شود. این اتفاق در واقع یک توفیق اجباری است؛ زیرا نقص فنی پیش از ورود آجر به نما فاش شده و مصالح معیوب کنار گذاشته می‌شوند.

خیانت اصلی زمانی رخ می‌دهد که کوره در دمای ۱۰۵۰ تا ۱۲۰۰ درجه کار می‌کند، اما به علت فرسودگی آسیاب کارخانه، گره‌ک آهک بیش از حد درشت بوده و به دلیل ضخامت زیاد، فرصت حل شدن در فاز سیلیکاتی آنورتیت را پیدا نکرده است. در این حرارت بالا، این دانه آهکی در فرآیند زینترینگ دچار تبلور مجدد و رشد فشرده بلورها می‌شود و به آهک سخت‌پز یا سوخته (Dead-burned Lime) تغییر ماهیت می‌دهد.

در آهک سخت‌پز، ساختار متخلخل ذره کاملاً ذوب، بسته و فشرده می‌شود؛ به‌طوری‌که سطح ویژه BET با افتی بیش از ۹۵ درصد، به زیر ۰/۱ تا ۱/۵ مترمربع بر گرم سقوط می‌کند. این دانه مانند یک کپسول دارویی پیوسته‌رهش با دیواره‌ای نفوذناپذیر یا نارنجکی با ضامن زنگ‌زده رفتار می‌کند. مولکول‌های آب قادر نیستند به سرعت به درون این هسته فشرده رخنه کنند؛ در نتیجه، واکنش هیدرولیکی سریع جای خود را به یک نفوذ فاز جامد فوق‌العاده کند، فرسایشی و فرساینده می‌دهد.

این آجر بدون هیچ مشکلی ۴۸ ساعت در حوضچه زنجاب غوطه‌ور می‌ماند، کمترین ترک مویی برنمی‌دارد و مهر تایید دستگاه نظارت را دریافت می‌کند. دیوار چیده می‌شود و ماه اول، پنجم و دهم هیچ آسیبی دیده نمی‌شود؛ اما در میانه زمستان سال دوم، وقتی رطوبت مداوم و مکش مویینگی درازمدت دیواره بلوری نفوذناپذیر دانه را می‌گشاید و به مغز کلسیم سخت‌پز دسترسی پیدا می‌کند، ضامن کشیده می‌شود. انبساط سهمگین در عمق بافت اتفاق می‌افتد و نمای تمام‌شده ساختمان زیر ضربات خردکننده آلوئک‌های تاخیری، چهره‌ای تخریب‌شده پیدا می‌کند. مهار قطعی این پدیده تنها با کنترل توأمان دو گلوگاه امکان‌پذیر است: کالیبراسیون میلی‌متری گپ آسیاب‌های والتس در مرحله فرآوری خاک، و تثبیت نمودارهای حرارتی بالای ۱۰۵۰ درجه در کوره پخت.

کنترل کیفیت آجر قبل از اجرا؛ تست زنجاب و استاندارد ۷

تخلیه تریلی آجر در پای کارگاه، درست همان نقطه‌ای است که سرنوشت نمای یک ساختمان رقم می‌خورد. کارگرها پای کار ایستاده‌اند، ملات ماسه‌سیمان در حال ساخت است و سرپرست کارگاه اصرار دارد رج‌چینی تا پیش از غروب آفتاب آغاز شود. در این لحظه، وسوسه‌برانگیزترین کار این است که چند قالب آجر را با شیلنگ آب خیس کنید و اجازه دهید دیوار بالا برود؛ اما یک مهندس باتجربه خوب می‌داند که آجر خشکِ محک‌نخورده، می‌تواند درست مثل یک بمب ساعتی در دل دیوار عمل کند. بمبی که شاید امروز خاموش بماند، اما با نخستین بارندگی مداوم پاییزی چاشنی آن فعال می‌شود و پوسته نما را با خسارت‌های سنگین متلاشی خواهد کرد.

بیایید این باور سنتی و غلط را برای همیشه کنار بگذاریم: غوطه‌ور کردن آجر در آب، عامل ایجاد آلوئک نیست؛ بلکه رسواکننده ناخالصی‌های پنهان آن است. این کار دقیقاً شبیه به یک عملیات مین‌روبی کنترل‌شده است؛ ما ترجیح می‌دهیم این مین‌های آهکی در عمق حوضچه کارگاهی منفجر و خنثی شوند تا اینکه سال بعد، در ارتفاع طبقه پنجم و روی نمای اصلی ساختمان دهان باز کنند.

نکات مهم زنجاب کردن آجر در هوای سرد

زنجاب سنتی که در کارگاه‌ها مرسوم است، صرفاً با هدف سیراب کردن حفرات آجر انجام می‌شود تا آب مفید ملات ماسه‌سیمان کشیده نشود و پیوند هیدراتاسیون نسوزد؛ اما وقتی از «زنجاب تشخیصی» صحبت می‌کنیم، هدف ما کاملاً تهاجمی و بازرسانه است. ما می‌خواهیم پیوند میان آب و اکسید کلسیم آزاد (CaO) را شتاب دهیم تا هر ذره کلسینه‌شده‌ای که در فرآیند پخت کوره زنده مانده، بی‌درنگ وادار به شکفتن و واکنش شود.

اما گره اصلی کار کجاست؟ دما؛ همان متغیر تعیین‌کننده‌ای که بسیاری از ناظران در فصول سرد سال از آن غافل می‌شوند.

طبق قوانین سینتیک شیمیایی و معادله ون‌ت‌هوف، سرعت واکنش هیدراتاسیون با افت دما شدیداً سقوط می‌کند. وقتی دمای آب حوضچه به زیر ۱۰ درجه سانتی‌گراد (مثلاً در یک صبح زمستانی با دمای ۵ درجه) می‌رسد، سرعت واکنش آب با اکسید کلسیم ۴ تا ۶ برابر کندتر از دمای مطبوع ۲۵ درجه خواهد بود. علاوه بر این، در دمای پایین لزجت دینامیکی آب بیشتر شده و نفوذ آن به ریزحفرات بدنه آجر با تاخیر مواجه می‌شود. در این شرایط، دانه‌های آهک زنده وارد یک «فاز نهفتگی» طولانی می‌شوند؛ یعنی در زنجاب معمولی ۲۴ ساعته هیچ واکنشی نشان نمی‌دهند، اما چند ماه بعد با اولین گرمای بهاری و باران‌های فصلی، ناگهان طغیان می‌کنند.

اگر در روزهای سرد سال نظارت پروژه‌ای را بر عهده دارید، این پروتکل سه‌مرحله‌ای را در کارگاه پیاده کنید:
* تمدید زمان غوطه‌وری: بازه زمانی غوطه‌وری در حوضچه کارگاهی را از ۲۴ ساعت به حداقل ۴۸ ساعت افزایش دهید.
* فاز پایش خشکایش گرم: پس از خروج نمونه‌ها از آب، آن‌ها را به مدت ۲۴ ساعت درون یک اتاقک گرم کارگاهی (با دمای بالای ۱۵ درجه سانتی‌گراد) قرار دهید تا تنش تبخیر سطحی، نفوذ رطوبت به مغز آجر و شکفته شدن آهک را تحریک کند.
* استفاده از گرمایش کمکی: در صورت امکان، با یک المنت حرارتی صنعتی دمای آب حوضچه زنجاب تشخیصی را در بازه ۲۵ الی ۳۵ درجه سانتی‌گراد تثبیت کنید.

نشانه‌های اولیه آلوئک قبل از لب‌پریدگی آجر

یک بازرس حرفه‌ای برای تشخیص آلوئک معطل نمی‌ماند تا آجر کاملاً قلوه‌کن شده و نمای ساختمان آسیب ببیند. واکنش هیدراتاسیون آهک، پیش از تخریب فیزیکی، نشانه‌های بالینی بسیار مشخصی بر جای می‌گذارد که با دقت بالا و تجهیزات ساده کارگاهی قابل ردیابی است.

در لحظه خروج آجر از حوضچه زنجاب، این سه زنگ خطر را رصد کنید:

1. نشانگر صوتی (جوشش موضعی): اگر گوش خود را به آجر خیس نزدیک کنید، گاهی صدای ضعیف «فیش» یا جلزولز ممتد شنیده می‌شود. این صدا ناشی از خروج پرفشار حباب‌های ریز گاز است؛ جایی که تماس آب با دانه اکسید کلسیم، حرارتی موضعی پدید آورده و آب در مقیاس میکروسکوپی در حال جوشش است.

2. نشانگر حرارتی (نقاط داغ موضعی): واکنش شکفته شدن آهک به شدت گرمازا است و انرژی آزاد می‌کند (با آزادسازی حرارتی معادل ۶۵.۲ کیلوژول بر مول). اگر یک دماسنج مادون قرمز لیزری بردارید و سطح آجر خیس را اسکن کنید، کانون‌های آلوده به آهک زنده دمایی بین ۳ تا ۱۰ درجه سانتی‌گراد بالاتر از میانگین خنک بدنه آجر را نشان می‌دهند. این نقاط داغ، دقیقاً کانون‌های ترکیدگی بعدی هستند.

3. نشانگر مویینگی و ترک‌های ستاره‌ای: با یک ذره‌بین ساده ۱۰ برابر یا پاشش موضعی الکل روی سطح در حال خشک شدن، به دنبال برآمدگی‌های عدسی‌شکل جوش‌مانند با رنگ سفید گچی بگردید. در اطراف این برآمدگی‌ها، ریزترک‌های شعاعی منظمی شبیه به «رد پای کلاغ» منشعب می‌شوند. این ترک‌های کششی اولیه نشان می‌دهند که ساختار آجر تنش انبساطی را تاب نیاورده و متلاشی شدن سطحی آن قطعی است.

آزمون جوشاندن آجر بر اساس استاندارد ملی ۷

شاید بپرسید اگر تأمین‌کننده یا پیمانکار زیر بار شواهد زنجاب کارگاهی نرفت، چه ابزار قانونی و محکمه‌پسندی در دست داریم؟ اینجاست که متن صریح استاندارد ملی ایران شماره ۷ (ISIRI 7) وارد میدان می‌شود.

این آزمون درست شبیه به تست ورزش قلبی پیشرفته است؛ وقتی می‌خواهند کشش عروق یک فرد را بسنجند، او را روی شیب تند تردمیل قرار می‌دهند تا اگر نارسایی پنهانی وجود دارد، فوراً آشکار شود. در علوم سرامیک نیز غوطه‌وری ۳ ساعته در آب جوش ۱۰۰ درجه سانتی‌گراد دقیقاً با همین منطق مهندسی شده است.

از منظر فیزیک و ترمودینامیک، در دمای ۱۰۰ درجه سانتی‌گراد لزجت دینامیکی آب از ۱.۰۰۲ به ۰.۲۸۲ میلی‌پاسکال‌ثانیه سقوط می‌کند؛ یعنی مقاومت در برابر نفوذ هیدرولیکی بیش از ۳.۵ برابر کاهش یافته و آب به سهولت به عمق ریزحفرات کپسوله‌شده رخنه می‌کند. هم‌زمان، بر اساس معادله آرنیوس، ثابت سرعت واکنش هیدراتاسیون آهک حدود ۱۲۵ تا ۱۳۰ برابر دمای محیط بالا می‌رود. ترکیب این دو پدیده، سینتیک کلی فرآیند را ۱۵۰ تا ۲۰۰ برابر شتاب می‌بخشد.

به زبان ساده: ۳ ساعت جوشاندن پیوسته آجر در آب ۱۰۰ درجه، تنش هیدراتاسیونی معادل ۶ تا ۱۲ ماه (حداقل دو فصل بارندگی مداوم اتمسفری) را در یک نیم‌روز به نمونه تحمیل می‌کند.

۶ گام الزامی و حقوقی آزمون جوشاندن طبق ISIRI 7:

• گام ۱: استقرار روی شبکه مشبک: نمونه‌ها باید روی یک توری یا شبکه فلزی پایه‌دار درون مخزن چیده شوند؛ به گونه‌ای که حداقل ۵۰ میلی‌متر از کف ظرف فاصله آزاد داشته باشند و فاصله جانبی نمونه‌ها از یکدیگر و از دیواره مخزن کمتر از ۲۰ میلی‌متر نباشد تا گردش جریان سیال مسدود نشود.
• گام ۲: تأمین تراز غوطه‌وری: سطح آب باید حداقل ۵۰ میلی‌متر بالاتر از بالاترین لبه آجرهای مورد آزمون قرار گیرد و در طول آزمایش، این تراز پیوسته حفظ شود.
• گام ۳: فاز پیش‌گرمایش ۶۰ دقیقه‌ای: توان گرمایشی سیستم باید به شکلی تنظیم گردد که آب مخزن، ظرف مدت دقیقاً ۶۰ دقیقه از دمای محیط به نقطه جوش کامل (۱۰۰ درجه سانتی‌گراد) برسد.
• گام ۴: جوش پیوسته ۱۸۰ دقیقه‌ای: نمونه‌ها باید دقیقاً به مدت ۳ ساعت (۱۸۰ دقیقه) در شرایط جوش ملایم و یکنواخت غوطه‌ور بمانند.
• گام ۵: رژیم سرمایش تدریجی درجا: خارج کردن نمونه‌ها یا شوک حرارتی با آب سرد آزمون را باطل می‌کند. منبع حرارت را خاموش کنید و بگذارید نمونه‌ها درون همان آب باقی بمانند تا طی مدت ۱۶ الی ۲۰ ساعت، به آرامی به دمای محیط (۲۰ تا ۲۵ درجه) بازگردند.
• گام ۶: خروج و بازرسی ابعادی: نمونه‌ها را بدون خشک کردن تهاجمی بیرون آورده و بلافاصله زیر نور استاندارد، ترکیدگی‌ها و ابعاد حفرات را با کولیس عمق‌سنج ثبت کنید.

مقایسه روش‌های کارگاهی و آزمایشگاهی بررسی آلوئک

برای داشتن تصویری روشن از تفاوت کارکرد این سه روش در میدان عمل، جدول زیر را معیار تصمیم‌گیری قرار دهید:

پارامتر ارزیابی	زنجاب سنتی بنایی	زنجاب تشخیصی کارگاهی (میدانی)	آزمون جوشاندن استاندارد ۷ (ISIRI 7)
هدف بنیادین	اشباع حفرات جهت جلوگیری از مکش آب ملات سیمان	تسریع واکنش شیمیایی و آشکارسازی بمب‌های ساعتی آهک	سنجش قطعی، کمی و دارای بار حقوقی جهت رد محموله
دمای آب	دمای آب شیر محیط کارگاه (۱۰ تا ۲۵ درجه سانتی‌گراد)	دمای محیط (در سرما تمدید به ۴۸ ساعت یا گرمایش کمکی)	۱۰۰ درجه سانتی‌گراد (جوش مداوم)
مدت زمان فرآیند	۳۰ دقیقه تا ۲ ساعت قبل از دیوارچینی	۲۴ تا ۴۸ ساعت غوطه‌وری کامل	۳ ساعت جوشاندن + ۱۶ ساعت سرمایش تدریجی در آب
تجهیزات لازم	بشکه یا استامبولی ساده آب	حوضچه عمیق، فاصله‌نگهدار، دماسنج مادون قرمز	مخزن آزمایشگاهی، شبکه مشبک پایه‌دار، هیتر، کولیس
اعتبار حقوقی توقیف بار	ضعیف (صرفاً توافق کارگاهی)	متوسط (تهیه صورت‌جلسه کارگاهی با ناظر)	بسیار قوی و قطعی (گزارش رسمی آزمایشگاه همکار)
راندمان تحریک آهک	کمتر از ۱۰٪ ذرات فعال می‌شوند	۴۰ تا ۶۰٪ ذرات درشت آهک فعال می‌شوند	۱۰۰٪ دانه‌های آهک زنده هیدراته و شکفته می‌شوند

روش نمونه‌برداری و ملاک رد یا قبولی محموله آجر

تصور کنید برگه نتایج آزمایشگاه روی میز شما قرار گرفته است؛ اما آیا روش برداشت نمونه از پالت‌ها وجاهت قانونی دارد؟ نمی‌توان صرفاً دو قالب آجر دم‌دستی از روی بار برداشت و بر اساس آن کل محموله را مردود اعلام کرد.

پروتکل نمونه‌برداری لایه‌ای سه‌بعدی (Spatial Stratified Sampling):

محموله‌های ورودی معمولاً در دسته‌های ۵,۰۰۰ عددی (کامیون تک) یا ۱۰,۰۰۰ عددی (تریلی کفی) تحویل کارگاه می‌شوند. تعداد نمونه‌های تصادفی مورد نیاز به این شرح است:
* برای محموله‌های تا ۵,۰۰۰ قالب: حداقل ۱۰ قالب آجر.
* برای محموله‌های ۵,۰۰۱ تا ۱۰,۰۰۰ قالب: حداقل ۱۵ قالب آجر.

این نمونه‌ها باید دقیقاً از این بخش‌های پالت استخراج شوند:
* ۲۰٪ از لایه بیرونی پالت (در معرض هوای آزاد محیط).
* ۵۰٪ از مغز مرکزی پالت در عمق حداقل ۵۰ سانتی‌متری (اینجا حساس‌ترین بخش است؛ زیرا در کوره پخت، بیشتر در معرض پدیده سایه‌اندازی حرارتی و نقص پخت قرار می‌گیرد).
* ۳۰٪ از لایه تحتانی مجاور کفی بارگیر.

خط‌کش رد یا قبولی محموله:

بر اساس استاندارد ملی ۷، تعریف نقص بحرانی ناشی از آلوئک شفاف است: حفراتی با قطر بیشینه بزرگ‌تر از ۵ میلی‌متر و عمق بیش از ۲ میلی‌متر (حفرات کوچک‌تر از این ارقام، نقص جزئی به شمار آمده و در ردیف عیوب ساختاری محاسبه نمی‌شوند).

بر این اساس، تصمیم‌گیری مهندسی در دو مسیر جداگانه انجام می‌پذیرد:

• در آجرهای نما: استاندارد سخت‌گیرانه رفتار می‌کند و مدارا در آن صفر است. مشاهده حتی ۱ حفره فراتر از آستانه بحرانی (قطر بالای ۵ میلی‌متر یا عمق فراتر از ۲ میلی‌متر) یا تشکیل هرگونه ترک مویین با طول بیش از ۱۰ میلی‌متر در سطوح نمایان، مستقیماً به معنی رد کامل و بلامنازع کل محموله است. هیچ بهانه‌ای برای چشم‌پوشی از نقص در نمای ساختمان پذیرفته نیست.
• در آجرهای غیرنما و پشت‌کار: مشاهده ۲ تا ۳ حفره با قطر بین ۵ تا ۱۰ میلی‌متر، مشروط بر اینکه عمق آن‌ها از ۳ میلی‌متر تجاوز نکند و مقاومت فشاری آجر دچار افت نشود، قابل چشم‌پوشی است. بر اساس الزامات مبحث پنجم مقررات ملی ساختمان، چنانچه پس از آزمون محرز شود عیوب آلوئک تا سقف ۲۰ درصد قالب‌ها وسعت دارد، مصرف آن‌ها صرفاً در تیغه‌چینی‌های داخلی و مشروط به اجرای اندود ضخیم گچ یا سیمان مجاز خواهد بود؛ اما به محض عبور نرخ خرابی از مرز ۲۰ درصد، کل محموله ارسالی بدون قید و شرط مردود است و باید فوراً از کارگاه خارج شود.

وقتی با این پشتوانه استاندارد و زبان فنی مقتدرانه تصمیم می‌گیرید، موضع شما یک سلیقه فردی تلقی نمی‌شود؛ بلکه سپری مستحکم است که هم از سرمایه پروژه حفاظت می‌کند و هم اعتبار مهندسی شما را حفظ خواهد کرد.

حد مجاز آلوئک طبق مبحث پنجم مقررات ملی ساختمان

کامیون حامل آجر تخلیه می‌شود، گرد و خاک غلیظی هوا را پر می‌کند و ناگهان چشمتان به دانه‌های سفید و نخودی‌شکلی می‌افتد که مثل لکه‌های پیسی روی تن آجرها نشسته‌اند. در همان لحظه، مجری یا کارفرما با لحنی حق‌به‌جانب کنارتان می‌ایستد و می‌گوید: «مهندس جان، سخت نگیر؛ این آجرها پشت‌کار می‌روند یا نهایتاً زیر بندکشی و رنگ گم می‌شوند، حیف است بار برگشت بخورد!» این دقیقاً همان نقطه‌ای است که بسیاری از ناظران جوان دچار تردید می‌شوند. اما بیایید تعارف را کنار بگذاریم؛ تسامح شما در این لحظه، امضای ناخواسته‌ی یک چک بی‌محل مسئولیت کیفری است که تاریخ سررسیدش درست با اولین یخبندان سخت زمستان فرا می‌رسد؛ روزی که کارفرما در شعبه بازپرسی، نخستین کسی است که انگشت اتهام را به سمت شما نشانه می‌رود و ادعا می‌کند: «من که تخصص ساختمانی نداشتم، ناظر پروژه حضور داشت و باید جلوی کار را می‌گرفت!»

بیایید ببینیم خط‌کش قانون کجاست و مقررات ملی ساختمان چگونه دست ما را برای ایستادگی محکم و بی‌چون‌وچرا پر کرده است.

ممنوعیت استفاده از آجر آلوئک‌دار در نمای ساختمان

اگر پوشه مقررات ملی را باز کنید و به سراغ ویرایش ۱۳۹۶ مبحث پنجم بروید، در بند ۵-۸-۲ با عباراتی صریح و سازش‌ناپذیر روبرو می‌شوید. آیین‌نامه مقرر می‌دارد آجر مصرفی در سازه و نما باید کاملاً همگن، فاقد ترک، عاری از ناخالصی‌های سنگی، مواد گچی، نمک‌های مضر و به‌ویژه «دانه‌های متورم‌شونده» باشد.

سپس در بند ۵-۸-۲-۱، تکلیف آجر نمای خارجی (روکار) را برای همیشه روشن می‌کند: نمای ساختمان باید عاری از هرگونه عیب ظاهری نظیر آلوئک، ترک، لب‌پریدگی، پیچیدگی و شوره باشد. بر اساس این بند، مصرف هر نوع آجری که بر اثر هیدراتاسیون آهک آزاد دچار آسیب درونی یا پریدگی سطحی شود، مطلقاً ممنوع است.

اما پشت این عبارات حقوقی، چه پدیده‌ای در جریان است؟ ذرات سنگ‌آهک (کربنات کلسیم) موجود در خاک نامرغوب، در دمای کوره کلسینه شده و به آهک زنده تبدیل می‌شوند. این اکسید کلسیمِ تشنه، به محض تماس با بخار هوا یا آب ملات، واکنش هیدراتاسیون شدیدی آغاز می‌کند و به هیدروکسید کلسیم تبدیل می‌شود؛ واکنشی که با افزایش حجم نجومی ۱۲۵ تا ۳۵۰ درصدی همراه است.

این افزایش حجم موضعی، تنش کششی ویرانگری به شبکه سرامیکی آجر تحمیل می‌کند که مقاومت کششی ناچیز آجر تاب تحمل آن را ندارد؛ نتیجه، پرتاب شدن پوسته سطحی آجر و قلوه‌کن شدن نما است که در اصطلاح مهندسی به آن آلوئک یا ترکیدگی آهکی می‌گوییم.

بر پایه ضوابط صریح بند ۵-۲ استاندارد بالادستی INSO 7 (استاندارد ملی شماره ۷ ایران)، قطر ذرات آهک شکفته‌نشده در آجر نما نباید از ۰٫۵ میلی‌متر تجاوز کند. در آجر روکار، سقف مجاز برای پذیرش این عیب عدد «صفر مطلق» است. مشاهده حتی یک دانه فعال و کلسینه‌شده با قطر بیش از نیم میلی‌متر، یا وجود ناخالصی‌های خطرزایی چون پیریت و گچ، طبق نص صریح آیین‌نامه صلاحیت کل بهر (محموله بارانداز شده) را باطل می‌کند.

بررسی حد مجاز ۲۰ درصدی آلوئک در تیغه‌های داخلی

«مهندس، طبق آیین‌نامه تا بیست درصد خرابی توی بار مجاز است!»؛ این جمله، ترجیع‌بند آشنای بسیاری از مجریان در کارگاه است. اما گره اصلی این مغالطه خطرناک کجاست؟

تسهیل آماری حداکثر ۲۰ درصد، صرفاً و منحصراً متعلق به عیوب هندسی و لب‌پریدگی‌های جزئی در آجرهای «توکار» (پشت‌کار و تیغه‌ای) است، نه آجر روکار نما. رفتار و الزامات آجر نما در مقایسه با آجر تیغه، درست مانند پره توربین موتور یک هواپیما در مقایسه با قفسه پلاستیکی انبار بار است؛ یک ترک مویی در پره توربین موتور، به دلیل قرارگیری در شرایط بحرانی، تلورانس صفر مطلق دارد چون جان مسافران را به خطر می‌اندازد، در حالی که قفسه انبار بار می‌تواند تا بیست درصد خط و خش یا لب‌پریدگی را بدون ایجاد خطر سازه‌ای تحمل کند.

طبق استاندارد، سقف ۲۰ درصد فقط شامل این موارد در آجر توکار می‌شود:
* تابیدگی، انحنا و خطای تحدب یا تقعر سطحی تا حداکثر ۳ الی ۵ میلی‌متر.
* لب‌پریدگی‌های غیرسازه‌ای در گوشه‌ها با عمق کمتر از ۱۰ میلی‌متر و طول کمتر از ۱۵ میلی‌متر.
* ترک‌های سطحی مویی با عمق زیر ۱۰ میلی‌متر که به یکپارچگی قالب آسیب نزده باشد.

تسری دادن این قاعده به آجر نما، یک تخلف مسلّم فنی است. در آجر روکار، نه بیست درصدی وجود دارد و نه پنج درصدی؛ اگر در ۳۰ قالب نمونه‌برداری تصادفی حتی یک پلاک دارای آلوئک فعال باشد، کل بهر مردود است.

ردیف	شاخص فنی / نوع نقص	آجر روکار (نمای خارجی)	آجر توکار (پشت‌کار / تیغه داخلی)	مرجع و استناد فنی
۱	پدیده آلوئک (ترکیدگی آهکی)	ممنوعیت مطلق (سقف مجاز: ۰٪)	مجاز مشروط (فقط پس از هیدراتاسیون اولیه و تست غرقاب)	مبحث ۵ (بند ۵-۸-۲) / استاندارد ملی ۷
۲	سقف مجاز آماری عیوب	فاقد شمول (تلورانس صفر مطلق)	حداکثر تا ۲۰ درصد کل محموله	مبحث ۵ / جدول مشخصات فیزیکی
۳	لب‌پریدگی گوشه‌ها و لبه‌ها	فاقد شمول (حداکثر ۱ قالب در بهر با ابعاد زیر ۵ میلی‌متر)	تا سقف ۲۰٪ با عمق کمتر از ۱۰ و طول کمتر از ۱۵ میلی‌متر	استاندارد ملی شماره ۷ (پیوست الف)
۴	انحنا، کجی، تحدب و تقعر	تلورانس مجاز زیر ۲ میلی‌متر	تلورانس تا ۵ میلی‌متر (مشروط به جبران با ملات)	مبحث ۵ / جداول رواداری ابعادی
۵	حداقل ضخامت اندود محافظ	بدون اندود (مستقیم در معرض جو)	حداقل ۲۰ تا ۲۵ میلی‌متر (ماسه‌سیمان یا گچ‌وخاک)	مباحث پنجم و هشتم مقررات ملی
۶	ریسک محیطی ثانویه	چرخه‌های ذوب و یخبندان + نفوذ باران	نفوذ رطوبت از تاسیسات، حمام یا خاک مرطوب	تحلیل رفتار ترمودینامیکی نما
۷	پیامد قانونی مصرف غیرمجاز	اتهام کیفری ماده ۶۱۶ + ضمان دیه سقوط	اخطار رفع نقص + تخریب تیغه در صورت عدم ایستایی	قوانین مجازات اسلامی و نظام مهندسی

شرایط استفاده از آجر آلوئک‌دار در دیوارهای غیرباربر

حال فرض کنیم آجرهایی با ناخالصی آهکی در کارگاه تخلیه شده و کارفرما قصد دارد آن‌ها را صرفاً در تیغه‌چینی‌های غیرباربر داخلی به کار ببرد. آیا مقررات ملی اجازه چنین کاری را می‌دهد؟ بله، اما تحت شرایط کنترلی سخت‌گیرانه‌ای که مهار کامل انبساط حجم آهک را تضمین کند.

اگر قرار است آجر دارای گرهک‌های آهکی در تیغه داخلی بنشیند، نباید اجازه داد رطوبت به مرور زمان به مغز آن نفوذ کرده و بمب ساعتی هیدراتاسیون را درون دیوار فعال کند. مهار این خطر منوط به رعایت بی‌چون‌وچرای چهار الزام اجرایی است:

1. زنجاب کردن و غرقاب پیشگیرانه: تمام قالب‌های آجر باید پیش از دیوارچینی به مدت حداقل ۲۴ ساعت در حوضچه کارگاهی مستغرق شوند. این کار سبب می‌شود آهک زنده، آب آزاد را در شرایط غوطه‌وری ببلعد و پیش از قرارگیری در ملات شکفته شود؛ به این ترتیب، اگر پدیده‌ای قرار است رخ دهد، در همان حوضچه تخلیه شده و آجر متلاشی یا معیوب مشخص می‌گردد.
2. بندکشی و بستربندی کامل: تمام بندهای افقی و قائم دیوار باید کاملاً پرملات (با ضخامت یکنواخت ۱۰ تا ۱۲ میلی‌متر) اجرا شوند. وجود هرگونه حفره یا خالی ماندن بندها (کله‌بند ناقص)، مسیر تنفس و نفوذ بخار آب به مغز آجر را باز می‌گذارد.
3. عایق‌کاری رطوبتی پایه دیوار: روی کرسی‌چینی باید لایه عایق رطوبتی (DPC) با همپوشانی (اورلب) حداقل ۱۰ سانتی‌متر اجرا شود تا از صعود نم مویین به بافت آجر جلوگیری کند.
4. پوشش اندود سنگین یکپارچه: تیغه باید بلافاصله با اندود محافظ پیوسته با ضخامت حداقل ۲۰ تا ۲۵ میلی‌متر پوشانده شود؛ این اندود می‌تواند ملات ماسه‌سیمان با عیار حداقل ۲۵۰ کیلوگرم بر متر مکعب (به ضخامت دست‌کم ۱۵ میلی‌متر) یا لایه گچ‌وخاک متراکم (به ضخامت حداقل ۲۰ میلی‌متر) باشد. این پوسته یکنواخت مانع رسیدن رطوبت جوی به آجر می‌شود و در صورت بروز تنش‌های خرد، فشار را در سطح توزیع می‌کند. ضمناً مصرف این آجرها در جداره سرویس‌های بهداشتی، حمام و فضاهای مرطوب، حتی با وجود ایزولاسیون، اکیداً ممنوع است.

مسئولیت حقوقی و خسارات ناشی از ریزش آجر نما

بسیاری از سازندگان گمان می‌کنند چون نمای ساختمان باربر ثقلی نیست، سخت‌گیری مهندس ناظر مته به خشخاش گذاشتن است. اما حقیقت این است که پوسته نما، زیر ضربات سهمگین باد، انبساط حرارتی روز و شب و چرخه‌های متعدد انجماد قرار دارد.

وقتی آلوئک روی پلاک نما رخ می‌دهد، دهانه‌ای میکروسکوپی باز می‌شود که راه نفوذ آب باران به عمق بافت آجر است. با فرارسیدن نخستین شب سرد زمستان، آب نفوذ‌کرده در دمای صفر درجه یخ می‌زند. آب در زمان یخ‌زدن ۹ درصد افزایش حجم پیدا می‌کند؛ این انبساط درون فضای بسته حفرات، فشاری معادل صدها مگاپاسکال ایجاد کرده و پیوند آجر با ملات پشت خود را می‌شکند. پلاک نما کنده می‌شود و با شتاب به سمت پیاده‌رو سقوط می‌کند.

اگر این آجر بر سر عابری فرود بیاید، صحنه کارگاه مستقیماً به دادسرای جنایی منتقل می‌شود. بازپرس بر اساس ماده ۶۱۶ قانون مجازات اسلامی، پرونده را تحت عنوان «تسبیب در قتل شبه‌عمد یا ایراد صدمه بدنی به علت عدم رعایت نظامات دولتی» به جریان می‌اندازد. بر اساس مواد ۳۲۸، ۳۳۱ و ۳۳۲ قانون مدنی، هرکس سبب تلف مال یا جان دیگری شود، ضامن جبران خسارت و پرداخت دیه است.

در جلسات کارشناسی رسمی دادگستری، اولین سندی که بازبینی می‌شود، کارتابل نظارتی مهندس ناظر است:
* اگر ناظر در برابر مصرف آجر آلوئک‌دار سکوت کرده باشد یا تنها به تذکر شفاهی به پیمانکار بسنده کرده باشد، کارشناسان رسمی او را مستقیماً در زنجیره تسبیب قرار می‌دهند. رویه قضایی نشان می‌دهد در چنین سوانحی، معمولاً ۲۵ تا ۴۰ درصد سهم تقصیر و دیه به مهندس ناظر تعلق می‌گیرد (در کنار ۴۰ تا ۵۰ درصد سهم سازنده و مجری، و ۱۰ تا ۲۰ درصد سهم مالک).
* هم‌زمان، شورای انتظامی نظام مهندسی بر اساس ماده ۹۱ آیین‌نامه اجرایی، وارد عمل شده و حکم انتظامی درجه ۳ تا ۵ (شامل محرومیت موقت از پروانه اشتغال به کار از ۳ ماه تا ۳ سال و تنزل پایه نظارت) را صادر می‌کند.

تذکر شفاهی در محکمه هیچ وزن حقوقی ندارد؛ در دادگاه، تنها چیزی که شهادت می‌دهد جوهر ثبت‌شده روی کاغذ و گزارش‌های مهرشده در دبیرخانه است.

مراحل ثبت گزارش تخلف آلوئک توسط مهندس ناظر

اگر محموله آجر با ضوابط مبحث پنجم همخوانی نداشت، چگونه باید عمل کنید تا حصار حقوقی محکمی دور خود بکشید و کارفرما نتواند ادعای خسارت خواب کارگاه یا ضرر و زیان متوجه شما کند؟

اجرای این پروتکل پنج مرحله‌ای بر اساس مبحث دوم و پنجم مقررات ملی ساختمان، زنجیره هرگونه ضمان قهری و مسئولیت کیفری را به شکل کامل قطع می‌کند:

1. نمونه‌گیری تصادفی و آزمون کارگاهی: طبق بند ۵-۲ استاندارد ملی شماره ۷، حداقل ۳۰ قالب آجر از نقاط مختلف بارانداز انتخاب کنید. آجرها را درون بشکه یا حوضچه آب به مدت ۲۴ ساعت غوطه‌ور سازید. اگر پس از خروج از آب، جوش‌های متورم، شکافتگی موضعی یا ذرات سفید آهکی بادکرده مشاهده شد، عیب فنی محرز است.
2. مستندسازی تصویری و تنظیم صورتجلسه رد فنی: با استفاده از یک خط‌کش فلزی یا کولیس، از کانون آلوئک‌ها و پریدگی‌های سطحی عکس‌های ماکرو و دقیق بگیرید تا ابعاد نقص با مقیاس مشخص مستند شود. سپس صورتجلسه‌ای رسمی تنظیم کنید که در آن شماره بارنامه، مشخصات کارخانه تولیدکننده، تاریخ تخلیه و تیراژ تقریبی محموله با دقت قید شده باشد.
3. صدور دستور کار کتبی نظارت (سه‌نسخه‌ای): بلافاصله طبق بند ۲-۴-۲ مبحث دوم و بند ۵-۸ مبحث پنجم، یک دستور کار رسمی و قاطع خطاب به سازنده یا مجری صاحب صلاحیت صادر کنید:


   «با توجه به عدم انطباق محموله آجر تحویلی در تاریخ … با بند ۵-۸-۲ مبحث پنجم مقررات ملی و استاندارد ملی شماره ۷ (حضور ذرات آهک کلسینه‌شده فعال و بروز ترکیدگی آهکی/آلوئک)، مصالح مذکور غیرقابل مصرف تشخیص داده شد. مجری موظف است ظرف مدت حداکثر ۴۸ ساعت نسبت به بارگیری و خروج کامل این محموله از کارگاه اقدام نموده و تاییدیه خروج مصالح را به دستگاه نظارت تحویل نماید. مصرف این مصالح در هر بخش از سازه یا نما ممنوع بوده و عملیات اجرایی مرتبط متوقف است.»
   این برگه باید به امضای مجری برسد؛ در صورت استنکاف از امضا، دو نفر از عوامل کارگاه ذیل آن را به عنوان امتناع‌کننده از دریافت امضا می‌کنند.

4. ثبت سیستمی گزارش تخلف در سازمان نظام مهندسی: تا پیش از پایان وقت اداری همان روز، گزارش مرحله‌ای یا گزارش تخلف فنی خود را با الصاق تصاویر و شماره دستور کار، در سامانه ارجاع نظارت ثبت کرده و کد رهگیری یکتای آن را بایگانی نمایید.
5. ارسال اخطاریه توقف به شهرداری منطقه (اعمال ماده ۱۰۰): رونوشت دستور کار و گزارش تخلف را با ثبت در دبیرخانه شهرداری منطقه به واحد نظارت بر ساخت‌وساز تحویل دهید و رسماً اعلام کنید که تا زمان تخلیه کامل این مصالح، به دلیل عدم رعایت ایمنی و ضوابط مبحث پنجم، عملیات نماسازی متوقف است تا ماموران شهرداری در چارچوب ماده ۱۰۰ مانع پیشرفت فیزیکی شوند.

ثبت رسمی دستور کار و ابلاغ آن به شهرداری، جلیقه ضدگلوله حقوقی مهندس ناظر در برابر دادگاه است؛ ناظری که این پنج گام را طی نکرده باشد، هنگام وقوع سانحه با سینه‌ای بی‌حفاظ در برابر ترکش‌های قانون خواهد ایستاد. وقتی خطوط قرمز آیین‌نامه را با رفتار مستند حرفه‌ای گره می‌زنید، نه‌تنها عابران پیاده را از خطر سقوط پلاک‌های سنگین نما محافظت کرده‌اید، بلکه پروانه مهندسی و آینده شغلی خود را در برابر تلاطم‌های حقوقی بیمه می‌کنید.

۴ مرحله ترمیم موضعی آلوئک بدون تخریب نما

داربست‌ها هنوز برپا هستند یا تازه باز شده‌اند که ناگهان روی سطح دست‌نخورده و چشم‌نواز نمای آجری، لکه‌های سفید گچی و برآمدگی‌های مخروطی کوچک پدیدار می‌شوند؛ پدیده‌ای که در کارگاه به آن «آلوئک» و در مهندسی مواد به آن «قلوه‌کن شدن» (Pop-out) می‌گوییم. در چنین لحظه‌ای، نخستین واکنش کارفرما اضطراب شدید و زمزمه‌های تخریب دیوار است، و بدترین واکنش اکیپ اجرایی، دست به قلم و چکش شدن برای کندن موضعی آجرها. اما دست نگه دارید؛ تخریب کل نما یک فاجعه مالی تمام‌عیار است و ابزارهای ضربه‌ای سنتی نیز تیر خلاصی به یکپارچگی سازه‌ای دیوار شلیک می‌کنند.

زاویه دیدمان را تغییر دهیم: مواجهه با هیدراته شدن و انبساط تاخیری اکسید کلسیم کلسینه‌شده در مغز آجر، پاسخی خشن و تخریبی نمی‌طلبد؛ این عارضه نیازمند یک جراحی بالینی میکروسکوپی است. استانداردهای بین‌المللی مرمت سازه‌ای نظیر ACI 546R و دستورالعمل‌های Historic England مسیر روشنی پیش پای ما می‌گذارند تا این کانون‌های فعال آسیب را بدون بر جای گذاشتن کوچک‌ترین ردپای بصری یا افت باربری مهار کنیم.

گام اول: تراشیدن و تخلیه ذرات آهک از حفره

شاید بپرسید چرا نباید همان ابتدا با یک قلم فولادی ظریف و چند ضربه چکش سبک، کانون آهکی را خالی کرد؟ پاسخ در مکانیک ضربه نهفته است. ضربات چکش فرکانسی معادل ۵ تا ۲۰ هرتز دارند و موج شوکی با پیک تنش ۲۵ تا ۴۰ مگاپاسکال به ماتریکس آجر وارد می‌کنند. از آنجا که مقاومت کششی و برشی آجر پخته‌شده بسیار کمتر از مقاومت فشاری آن است، این امواج ضربه‌ای بی‌درنگ پیوند برشی پشت آجر با ملات بستر را متلاشی کرده و آجر را از ریشه دچار پدیده «طبله‌کردن» می‌کنند.

همان‌طور که یک دندان‌پزشک برای برداشتن بافت پوسیده، به جای ابزار کوبه‌ای از توربین دوربالا با فرز الماسه استفاده می‌کند، در مهندسی بنایی نیز تخلیه حفره پاپ‌اوت منحصراً با فرز مینیاتوری دیمردار مجهز به کنترل دور الکترونیکی انجام می‌پذیرد:

• تنظیم سرعت دورانی (RPM): سرعت چرخش باید دقیقاً در بازه ۸,۰۰۰ تا ۱۲,۰۰۰ دور در دقیقه تثبیت شود. اگر فرز را با سرعت بالای ۱۵,۰۰۰ دور بچرخانید، نرخ کرنش برشی بالا رفته و دمای اصطکاکی موضعی از ۱۲۰ درجه سانتی‌گراد فراتر می‌رود؛ حرارتی که دیواره سفالی را شیشه‌ای (Vitrified) کرده و با ایجاد ریزترک‌های حرارتی، چسبندگی ملات ترمیمی را نابود می‌سازد. از سوی دیگر، سرعت زیر ۶,۰۰۰ دور ابزار را دچار لرزش نوسانی ناخواسته (Chatter) می‌کند که حاصلی جز لب‌پَر شدن لبه‌های تیز آجر ندارد.
• هندسه مته و تراش دم‌چلچله‌ای: کار با یک مته کروی یا اشکی تنگستن کارباید با قطر ۲ تا ۴ میلی‌متر آغاز می‌شود تا مغز هیدراته‌شده آهک کاملاً بیرون کشیده شود. بلافاصله پس از آن، با «مته مخروطی وارونه الماسه»، دیواره‌های حفره را با زاویه منفی ۱۰ تا ۱۵ درجه می‌تراشیم. این شیب منفی سبب می‌شود قطر کف حفره حدود ۱۵ تا ۲۰ درصد بزرگ‌تر از دهانه ورودی آن شود. این هندسه خاص، یک شیار دم‌چلچله‌ای معکوس (Dovetail Undercut) پدید می‌آورد؛ قفل مکانیکی مطمئنی که مانع از پرتاب یا جدا شدن پچ ترمیمی در اثر چرخه‌های انبساط و انقباض حرارتی آینده خواهد شد. در نهایت، گردوغبار تراش با هوای فشرده فاقد روغن (Oil-free Air) کاملاً تخلیه می‌گردد.

ساختار مقطع جراحی‌شده حفره:
* دهانه ورودی حفره: باریک‌تر از کف با زاویه منفی ۱۰ تا ۱۵ درجه جهت مهار تنش‌های برون‌کششی.
* بستر میانی: بستر آماده برای اعمال لایه پسیو فسفات کلسیم نامحلول و ملات ترمیمی هم‌لات.
* کف حفره دم‌چلچله‌ای: ۱۵ تا ۲۰ درصد عریض‌تر از دهانه ورودی؛ ایجادکننده قفل مکانیکی بدون نیاز به ایجاد چسبندگی‌های ضربه‌ای پرخطر.

گام دوم: خنثی‌سازی و شستشوی عمق حفره

پس از تخلیه فیزیکی، کار پایان نیافته است. در مقیاس میکروسکوپی، بلورهای هیدروکسید کلسیم ته‌نشین‌شده درون حفرات موئین بدنه آجر همچنان آماده‌اند تا با جذب کمترین رطوبت، واکنش قلیایی مخرب خود را از سر بگیرند. در این مرحله، بستر نیازمند پسیواسیون شیمیایی قطعی است.

متأسفانه در کارگاه‌ها به اشتباه از جوهر نمک (اسید کلریدریک یا HCl) استفاده می‌شود؛ خطایی که خسارتی مضاعف به بار می‌آورد. اسید کلریدریک در واکنش با هیدروکسید کلسیم، کلرید کلسیم (CaCl₂) تولید می‌کند. این نمک به‌شدت نم‌گیر با حلالیت بسیار بالای ۷۴۵ گرم بر لیتر و رطوبت نسبی بحرانی ۳۲ درصد، رطوبت معمول هوا را بلعیده و شوره‌های پنبه‌ای دائمی روی نما خلق می‌کند. علاوه بر این، یون کلرید به اکسیدهای آهن موجود در خاک پخته آجر (Fe₂O₃) حمله کرده، کلرید آهن محلول می‌سازد و این ماده پس از اکسیداسیون در مجاورت هوا، لکه‌های پایدار و غیرقابل حذف قهوه‌ای و زنگ‌آهن بر جای می‌گذارد.

راهکار استاندارد و ایمن، استفاده از اسید فسفریک با غلظت ۵ تا ۱۰ درصد وزنی-حجمی (pH در بازه ۱.۵ تا ۲.۰) است:

3Ca(OH)₂ + 2H₃PO₄ → Ca₃(PO₄)₂↓ + 6H₂O

اسید فسفریک بدون آسیب رساندن به بافت آلومینوسیلیکاتی آجر، با کلسیم آزاد واکنش داده و رسوب‌های نامحلول تری‌کلسیم فسفات (با حلالیت ناچیز ۰.۰۰۲ گرم بر لیتر)، هیدروکسی‌آپاتیت و بروشیت تشکیل می‌دهد. این رسوب‌های خنثی، منافذ موئین را مسدود کرده و محیط را پسیو می‌کنند. محلول اسید فسفریک باید با برس مویی ظریف به مدت ۳ تا ۵ دقیقه درون حفره اعمال شود، سپس با آب مقطر دیونیزه شستشو یابد تا اسید اضافی خارج گردد. حفره باید به شرایط اشباع با سطح خشک (SSD) برسد؛ یعنی دیواره‌ها مرطوب اما عاری از آب آزاد باشند و حداکثر رطوبت وزنی بستر به ۴ تا ۵ درصد محدود شود.

گام سوم: پر کردن حفره با ملات ترمیمی هم‌رنگ

یکی از دام‌های رایج کارگاهی، پر کردن چاله با چسب‌های فوری سیانوآکریلات (چسب ۱۲۳) مخلوط با خاکه آجر است. این چسب‌ها زیر تابش پرتو فرابنفش (UV) خورشید ظرف ۶۰ تا ۹۰ روز دچار تجزیه پیوند پلیمری می‌شوند، گاز متصاعدشده از آن‌ها هاله‌ای سفید و کدر روی آجر می‌اندازد و از همه مهم‌تر، ضریب انبساط حرارتی این ترکیبات نزدیک به ۱۰ برابر آجر پایه است؛ به این معنا که با نخستین نوسان دمای شب و روز، چسب منبسط شده و مانند یک دیلم، لبه‌های سالم آجر را قلوه‌کن می‌کند.

برای رسیدن به ترمیمی پایدار که دهه‌ها در برابر تنش‌های محیطی ایستادگی کند، فرمولاسیون ملات ترمیمی پلیمری بر پایه ۱۰۰ واحد وزنی پودر خشک به این ترتیب عیارسنجی می‌شود:

• ۶۵ واحد وزنی پودر آجر هم‌لات: ترکیبی متوازن از ۵۰ درصد پودر آجر میکرونیزه (زیر ۷۵ میکرون) برای ماتریس زمینه و ۵۰ درصد ماسه آجری دانه‌بندی‌شده (۰.۱ تا ۰.۶ میلی‌متر) حاصل از سنگ‌زنی ضایعات آجرهای همان کوره و همان بهارین پخت.
• ۲۷ واحد وزنی سیمان پرتلند سفید تیپ ۱ (CEM I 52.5 R): استفاده از سیمان سفید به این دلیل است که تیرگی رنگ خاکستری مهار شده و زمینه خنثی برای رسیدن به شید رنگی دقیق فراهم شود.
• ۳ واحد وزنی میکروسیلیس (Silica Fume): برای تحریک واکنش پوزولانی ثانویه، متراکم‌سازی ریزساختار خمیر و بستن ریزحفرات موئین.
• ۱۰ تا ۱۵ درصد وزنی رزین امولسیونی آکریلیک خالص الاستومری (یا لاتکس SBR): محاسبه‌شده نسبت به وزن کل مواد سیمانی، جهت ارتقای مدول الاستیسیته، کنترل جمع‌شدگی (Shrinkage) و پیوند مولکولی پایدار با بدنه سفال.
• نسبت آب به سیمان (W/C): کاملاً کنترل‌شده بین ۰.۳۲ تا ۰.۳۵ به صورت ملات سفت و خمیری قابل کوبش (Dry-pack).

این فرمولاسیون، ضریب انبساط حرارتی خطی ملات را روی بازه ۶.۲ تا ۷.۵ در مقیاس ۱۰ به توان منهای ۶ بر کلوین فیکس می‌کند؛ عددی که کاملاً بر رفتار حرارتی آجر پایه (۵.۰ تا ۷.۰ در همین مقیاس) منطبق است و خطر وقوع ترک‌های برشی ناشی از شوک حرارتی را از بین می‌برد.

مدیریت پدیده تغییر رنگ (Color-Shift) و بازتولید بافت

ملات‌های پایه سیمانی پس از هیدراسیون و خشک شدن نهایی، بین ۳۰ تا ۴۰ درصد نسبت به حالت خیس خود روشن‌تر می‌شوند. برای پیشگیری از دو رنگ شدن نما، پیش از اجرای سراسری، نمونه‌های شاهد کوچکی با درصدهای بسیار اندک پیگمنت معدنی اکسید آهن کلسینه ساخته شده و با سشوار صنعتی تحت خشک‌کردن شتاب‌یافته قرار می‌گیرند تا خطای رنگ نهایی به شاخص بحرانی ΔE* کمتر از ۱.۵ محدود شود؛ انحرافی که چشم انسان در فاصله بیش از یک متری قادر به تفکیک آن نیست.

طبق الزامات انجمن توسعه آجر (BDA) و دستورالعمل BIA Technical Note 46، بازتولید بافت باید در «فاز چرم‌مانند» (Leather-hard Stage) یعنی حدود ۲۵ تا ۴۵ دقیقه پس از اعمال ملات انجام شود:
1. برداشت شیره سطحی: با یک اسفنج سلولزی متراکم و نیمه‌مرطوب، با حرکات دورانی بسیار ملایم، فیلم شیشه‌ای سیمان برداشته می‌شود تا دانه‌بندی طبیعی پودر آجر زیر تابش نور جلوه کند.
2. شبیه‌سازی بافت پایه: اگر آجر از نوع سنتی قزاقی یا دست‌ساز است، با ضربات عمودی برس مویی زبر یا مالش تکه‌ای گونی کنفی خشک، زبری‌های نامنظم بستر شبیه‌سازی می‌شود. اگر آجر ماشینی یا اکسترود است، با شانه سیمی برنجی ظریف یا سنباده گرید ۸۰ در امتداد خطوط برش فابریک، بافت شیاردار یکنواخت بازآفرینی می‌گردد.
3. محوسازی خط مرز: حدود ۲ ساعت پس از اجرا، با سنباده بسیار نرم گرید ۱۲۰، مرز اتصال ملات و آجر به‌آرامی مات‌سازی (Matte De-glazing) می‌شود تا خط شکست نور در لبه‌ها محو گردد.

گام چهارم: اجرای نانو آبگریز تنفسی روی نما

به بخش پایانی می‌رسیم؛ جایی که یک خطای رایج می‌تواند تمام دستاوردهای مراحل قبل را خنثی کند: استفاده از رزین‌های سنگ، کیلر یا ورنی‌های براق روغنی. این ترکیبات با تشکیل یک لایه پلاستیکی ضخیم بر سطح آجر، مقاومت در برابر نفوذ بخار آب (Sd) را به بیش از ۲ متر افزایش می‌دهند. در واقع این کار، کشیدن یک نایلون ضخیم و نفوذناپذیر بر پیکره دیوار است.

پیامد چنین اقدامی مشخص است: رطوبت داخلی ساختمان یا نم ملات پشت نما راهی برای خروج پیدا نکرده و پشت این لایه پلاستیکی حبس می‌شود. با فرا رسیدن نخستین یخبندان زمستان، آب محبوس‌شده هنگام انجماد ۹ درصد منبسط می‌شود و تنش کششی حاصل از آن، پوسته رویی آجر را به همراه رزین به صورت ورقه‌ای متلاشی می‌کند (تخریب برشی زیرپوستی یا Sub-surface Spalling).

راهکار مهندسی، حل پارادوکس ابعادی آب است. قطر یک قطره باران معمولی حدود ۲,۰۰۰,۰۰۰ نانومتر است، در حالی که قطر یک تک‌مولکول بخار آب تنها ۰.۴ نانومتر است؛ یعنی قطره باران پنج میلیون برابر بزرگ‌تر از مولکول بخار آب است. پوشش ایده‌آل باید شبکه‌ای بسازد که منافذ آن بین ۵ تا ۱۰ نانومتر باشند؛ به گونه‌ای که قطره آب مایع امکان ورود نداشته باشد، اما بخار آب بدون مانع خارج شود.

پوشش‌های نانو سیلان-سیلوکسان الیگومری دقیقاً بر پایه همین اصل عمل می‌کنند:

• شاخص تنفس‌پذیری: طبق استانداردهای DIN EN ISO 7783 و ASTM E96، پوشش‌های تنفس‌پذیر کلاس ۱ باید دارای ضخامت معادل انتشار بخار آب کمتر یا مساوی ۰.۱۰ متر (Sd ≤ 0.10 m) باشند. نانو سیلان‌های باکیفیت پایه حلال مقادیری بین ۰.۰۱ تا ۰.۰۴ متر ثبت می‌کنند؛ یعنی بیش از ۹۵ تا ۹۸ درصد از قابلیت تنفس طبیعی آجر حفظ می‌شود.
• کاهش انرژی سطحی: این نانومواد پس از نفوذ، با شبکه سیلیسی آجر پیوند کووالانسی برقرار کرده و شاخه‌های آلکیل آبگریز خود را رو به بیرون جهت‌دهی می‌کنند. این عمل، انرژی سطحی آجر را از ۷۰ به کمتر از ۲۰ میلی‌نیوتن بر متر رسانده و زاویه تماس قطره آب (Water Contact Angle) را به ۱۲۰ تا ۱۴۰ درجه ارتقا می‌دهد؛ آب به‌جای جذب شدن، به شکل مهره‌های کروی روی سطح سُر می‌خورد.
• عمق نفوذ: نانو سیلان‌های الیگومری پایه حلال به دلیل ابعاد مولکولی ۱ تا ۲ نانومتری خود، بین ۴ تا ۱۰ میلی‌متر به عمق بافت آجر نفوذ می‌کنند، در حالی که امولسیون‌های معمول پایه آب تنها ۱ تا ۳ میلی‌متر در سطح باقی می‌مانند.

پروتکل پاشش سیلابی (Flood Coating)

برای اجرای این لایه نهایی، نباید از پیستوله‌های رنگ‌پاش با فشار باد بالا استفاده کرد؛ زیرا موجب مه‌پاش شدن مایع و تبخیر حلال پیش از رسیدن به بافت آجر می‌شود. پاشش باید توسط پمپ‌های فشار ضعیف فاقد هوا (Airless Low-Pressure) در فشار کاری ملایم ۰.۳ تا ۰.۵ بار (۵ تا ۷ پوند بر اینچ مربع) انجام گیرد:

1. جهت پاشش: اجرای افقی و از بالاترین نقطه نما به سمت پایین به صورت هم‌پوشان.
2. پرده ریزش عمودی (Run-down Length): مایع باید به گونه‌ای پاشیده شود که یک پرده مایع جاری به طول ۱۵ تا ۲۰ سانتی‌متر زیر نازل روی سطح آجر تشکیل شود تا از اشباع منافذ موئین اطمینان حاصل گردد.
3. تکنیک خیس روی خیس (Wet-on-Wet): دست دوم باید ۱۰ تا ۲۰ دقیقه پس از دست اول و دقیقاً پیش از تبخیر کامل حلال و آغاز پلیمریزاسیون لایه نخست اعمال شود.
4. نرخ مصرف و گیرش: نرخ استاندارد مصرف برای آجر نما بین ۰.۳۵ تا ۰.۵۵ لیتر بر متر مربع برای مجموع دو لایه است. در دمای ۲۰ درجه سانتی‌گراد و رطوبت ۵۰ درصد، سطح ظرف ۲ تا ۴ ساعت خشک شده، پس از ۴ تا ۶ ساعت در برابر بارندگی ملایم مقاوم می‌شود و شبکه پلیمری نهایی طی ۷۲ ساعت تا ۷ روز به پیوند کامل می‌رسد.

مشخصات فنی مصالح مورد نیاز برای ترمیم موضعی

جدول زیر، شناسنامه اجرایی و چک‌لیست مهندسی این پروتکل ۴ مرحله‌ای را خلاصه می‌کند تا مهندسان ناظر و سرپرستان کارگاه پارامترهای کنترل کیفیت را گام‌به‌گام ارزیابی کنند:

مرحله	نام فاز عملیاتی	ابزار و مصالح مصرفی	پارامترهای کنترل کیفی / استاندارد	محصول نهایی فاز
۱	تخلیه مکانیکی میکرو	فرز دیمردار مینیاتوری + مته الماسه مخروط وارونه و اشکی تنگستن کارباید	سرعت دورانی: ۸,۰۰۰ تا ۱۲,۰۰۰ دور در دقیقه	زاویه شیار منفی: ۱۰ تا ۱۵ درجه
۲	خنثی‌سازی شیمیایی	اسید فسفریک ۵ تا ۱۰ درصد + شستشو با آب مقطر دیونیزه	غلظت: ۵ تا ۱۰ درصد (pH بین ۱.۵ تا ۲.۰)	زمان اثر: ۳ تا ۵ دقیقه
۳	پچینگ الاستومری	پودر آجر هم‌لات (۶۵٪) + سیمان سفید (۲۷٪) + دوده سیلیسی (۳٪) + رزین آکریلیک خالص (۱۰ تا ۱۵٪)	نسبت آب به سیمان بین ۰.۳۲ تا ۰.۳۵	ضریب انبساط: (۶.۲ تا ۷.۵) ضرب در ۱۰ به توان منهای ۶ بر کلوین
۴	سدبندی نانومقیاس	نانو سیلان الیگومری پایه حلال با سمپاش کم‌فشار فاقد هوا	ضریب نفوذ بخار آب Sd کمتر یا مساوی ۰.۰۴ متر	فشار پاشش: کمتر از ۰.۵ بار

با پیاده‌سازی گام‌به‌گام این پروتکل، نه نیازی به هزینه‌های سنگین تخریب خواهد بود و نه ریسک تعویض ناشیانه پلاک‌های آجر به ساختمان تحمیل می‌شود؛ نقاط آسیب‌دیده با اتصالی پایدار و بدون تغییر فرم بصری، دوباره به ساختار یکپارچه نما بازمی‌گردند.

کنترل کیفیت آجر در کارخانه و هنگام تحویل در کارگاه

وقتی تریلی هجده‌چرخ حامل بار آجر جلوی درگاه پروژه ترمز دستی را می‌کشد و گردوخاک جاده فرو می‌نشیند، دقیقاً در مرز باریک میان یک سازه ماندگار و یک فاجعه مالی تمام‌عیار ایستاده‌اید. وسوسه بسیار بزرگی وجود دارد که برگه باسکول را سریع امضا کنیم، پالت‌های تمیز و بسته‌بندی‌شده را تحویل بگیریم و اجازه دهیم کارگرها بار را پای کار خالی کنند. اما بیایید زاویه دیدمان را تغییر دهیم؛ اگر بدانید هسته مرکزی بحران پریدگی نما و آلوئک، نه زیر باران پاییزی، بلکه کیلومترها دورتر در دل کارخانه و پای غلتک‌های خردایش یا کوره پخت نطفه بسته است، هرگز اجازه تخلیه حتی یک قالب آجر را بدون پروتکل سخت‌گیرانه بارانداز صادر نمی‌کنید. چاره کار در تخریب نمای اجراشده نیست؛ این گره کور باید در مبدا باز شود.

استاندارد خردایش خاک و تنظیم غلتک‌ها در کارخانه

برای درک سازوکار تولید مدرن، باید مستقیماً سراغ ایستگاه آسیاب ثانویه و نهایی برویم؛ جایی که سرنوشت آجر در فاصله میان دو غلتک سنگین چدنی رقم می‌خورد.

سنگ‌آهک اگر به‌صورت دانه‌های درشت در بافت گل باقی بماند، یک چاشنی انفجاری در دل آجر پخته‌شده است؛ اما اگر همین ماده تا مقیاس آردی میکرونیزه پودر شود، هیچ خطری سازه را تهدید نخواهد کرد. در خطوط تولید آجرنما، فاصله شکاف دهانه غلتک‌ها در والتس ریزخردایش نهایی (Fine Roller Mill) نباید از ۰٫۵ میلی‌متر (۵۰۰ میکرون) بیشتر شود (در آجرهای زبره و پشت‌کار، این سقف حداکثر ۰٫۸ میلی‌متر است).

با این حال، فاصله کم به تنهایی معجزه نمی‌کند؛ سنگ‌آهک سخت‌تر از آن است که صرفاً با یک فشار عمودی تسلیم شود. اینجاست که مهندسی مکانیک وارد میدان می‌شود: غلتک‌ها نباید با سرعت یکسان بچرخند. چرخش غلتک‌ها با نسبت دور تفاضلی (Differential Speed) ۱:۱٫۱۵ تا ۱:۱٫۳۵ (مثلاً ۲۵۰ دور در دقیقه برای یک غلتک در برابر ۲۰۰ دور برای غلتک روبه‌رو) تنش برشی مماسی بی‌رحمانه‌ای ایجاد می‌کند. این اختلاف سرعت، ذرات کربنات کلسیم را میان دو فک متحرک مچاله و رنده می‌کند و ابعاد آن‌ها را به زیر ۵۰۰ میکرون می‌رساند.

در این ابعاد میکرومتری، حتی در صورت رخ دادن فرآیند تکلیس و تولید آهک زنده، تنش کششی ناشی از افزایش حجم درون تخلخل‌های میکروسکوپی ماتریکس سفال مستهلک شده و ذره هرگز توانایی قلوه‌کن کردن پوسته آجر را نخواهد داشت.

اما پارادوکس فنی ماجرا کجاست؟ دانه‌های سخت سیلیس و کوارتز خاک درست مثل سنباده عمل می‌کنند و سطح صیقلی غلتک‌ها را به مرور می‌سایند. تلورانس مجاز سایش غلتک‌ها حداکثر ۰٫۳ میلی‌متر مازاد بر تنظیم اولیه است. اگر به دلیل غفلت اپراتور، شکاف دهانه در اثر فرسایش به ۱٫۰ تا ۱٫۲ میلی‌متر برسد، غلتک‌ها دیگر خردایش انجام نمی‌دهند، بلکه سنگ‌آهک را بدون شکست واقعی از شکاف عبور می‌دهند. درست در همین نقطه است که تولید باید متوقف شود و عملیات تراش درجا (In-situ Grinding) روی محور غلتک‌ها صورت گیرد تا دهانه دوباره به زیر ۵۰۰ میکرون بازگردد.

سازوکار مهار فیزیکی در والتس ریزخردایش نهایی:
* غلتک پرسرعت (حدود ۲۵۰ دور در دقیقه) در تقابل با غلتک کم‌سرعت (حدود ۲۰۰ دور در دقیقه)
* شکاف عبور استاندارد: کمتر از ۰٫۵ میلی‌متر (۵۰۰ میکرون)
* مکانیزم اثر: اعمال هم‌زمان «فشار کوبنده» و «تنش برشی مماسی» برای رنده کردن کلوخه‌های مارنی
* نتیجه پایانی: مهار تنش انبساطی در حفره‌های ریزساختاری و جلوگیری قطعی از لب‌پَر شدن نما

روش سنتی عمل‌آوری گل برای حذف آهک در آجر قزاقی

شاید بپرسید معماران کهن چطور قرن‌ها پیش آجرهای قزاقی بناهای تاریخی را بدون آسیاب‌های مکانیکی مدرن و با کیفیتی تولید کردند که پس از چندصد سال هنوز آلوئک نزده است؟ پاسخ در درک تجربی و فوق‌العاده آن‌ها از فیزیک سیالات نهفته است.

استادکاران سنتی از فرآیند «رس‌کشی» (Levigation) بهره می‌بردند که مستقیماً بر مبنای قانون ته‌نشینی استوکس عمل می‌کند: ذرات درشت‌تر و سنگین‌تر در محیط مایع با سرعت بسیار بیشتری سقوط می‌کنند.

1. خاک رس درون حوضچه‌های گل‌مالی با ۵ تا ۷ برابر حجم خود آب آمیخته می‌شد تا دوغابی کاملاً روان و رقیق شکل بگیرد.
2. ناخالصی‌های سنگ‌آهک با جرم حجمی حدود ۲٫۷۱ گرم بر سانتی‌متر مکعب و کلوخه‌های گچ (ژیپس) با جرم حجمی ۲٫۳۲ گرم بر سانتی‌متر مکعب که ابعادی درشت‌تر از ذرات رس داشتند، با سرعتی چند برابر در کف نخستین حوضچه (شن‌گیر) ته‌نشین می‌شدند.
3. سرریز دوغاب از کانال‌های مجهز به الک‌های متراکم با ابعاد معادل مش ۶۰ تا ۱۰۰ (۱۵۰ تا ۲۵۰ میکرون) عبور داده می‌شد تا حتی ریزترین گره‌ک‌های آهکی معلق شکار شوند.
4. در نهایت، مایع رسی به حوضچه‌های ته‌نشینی پایانی معروف به «حوضچه‌های آرامش» می‌رسید. ۳ تا ۷ روز زمان لازم بود تا ذرات بسیار ریز و کلوئیدی رس آرام بگیرند و ته‌نشین شوند.

پس از تبخیر و تخلیه آب مازاد، لجن رسی به حد خمیری ایده‌آل می‌رسید؛ گلی ناب و یکدست، پیراسته از هرگونه ناخالصی درشت که آماده خشت‌زنی دستی بود. این فیلتراسیون پلکانی اثبات می‌کند که کنترل کیفی در مبدا، ابداع عصر حاضر نیست، بلکه ریشه در اصول پایدار مهندسی مواد دارد.

تنظیم دمای پخت کوره برای مهار اکسید کلسیم

وقتی خشت خام وارد کوره پخت می‌شود، پا به میدان واکنش‌های ترموشیمیایی می‌گذارد. کربنات کلسیم در دمای ۸۰۰ تا ۹۰۰ درجه سانتی‌گراد تجزیه حرارتی شده و به اکسید کلسیم (آهک زنده) و گاز دی‌اکسید کربن تبدیل می‌شود:

کربنات کلسیم (CaCO₃) در دمای ۸۰۰ تا ۹۰۰ درجه سانتی‌گراد ⬅ اکسید کلسیم آزاد (CaO) + گاز دی‌اکسید کربن (CO₂)

اگر فرآیند حرارت‌دهی در همین دما متوقف شود، محصول نهایی یک بمب ساعتی پر از آهک زنده فعال خواهد بود. راز ایمن‌سازی آجر، گذر از این مرز حرارتی و ورود به فاز واکنش‌های حالت جامد در دمای ۹۵۰ تا ۱۰۵۰ درجه سانتی‌گراد است.

در این دمای بالا، اکسید کلسیم آزاد (CaO) دیگر فرصت شرارت ندارد؛ ساختار بلوری خاک آن را ناچار به پیوند با سیلیس و آلومینای فعال می‌کند. نتیجه این سنتز دمابالا، تبدیل آهک ناپایدار به فازهای سیلیکاتی بلوری، کاملاً خنثی و بی‌خطر است:

• ولاستونیت (CaSiO₃)
• آنورتیت (CaAl₂Si₂O₈)
• ژلنیت (Ca₂Al₂SiO₇)

این کانی‌های سیلیکاتی نوبنیاد در تماس با آب کاملاً پایدارند و هیچ‌گونه افزایش حجمی از خود نشان نمی‌دهند. البته تشکیل این ساختارها زمان‌بر است؛ مفهومی که در مهندسی پخت به آن «زمان ماند در دمای پیک» (Soaking Time) می‌گویند.

خشت آجر برای تثبیت این پیوندها باید در دمای ۹۵۰ تا ۱۰۵۰ درجه سانتی‌گراد متوقف بماند:
* حداقل ۴ تا ۶ ساعت در کوره‌های تونلی مدرن
* حداقل ۶ تا ۱۰ ساعت در کوره‌های سنتی هوفمان

این زمان به انتقال حرارت اجازه می‌دهد تا به مغز آجر نفوذ کند و واکنش‌های حالت جامد را کامل سازد. افزون بر این، اتمسفر کوره باید همواره اکسیدی باقی بماند (میزان اکسیژن آزاد گازهای خروجی بالای ۳ درصد). اگر به دلیل احتراق ناقص اتمسفر احیایی حاکم شود، پدیده «مغز سیاه» رخ می‌دهد؛ وضعیتی که طی آن، لایه‌های بیرونی آجر زجاجی و شیشه‌ای شده، راه انتقال حرارت به عمق را می‌بندند و ذرات آهک مغز آجر را زنده و مستعد تخریب رها می‌کنند.

ایستگاه تولید	پارامتر حیاتی	مقدار غیراستاندارد (ریسک نقص)	مقدار استاندارد (مهارکننده آلوئک)	شاخص میدانی بررسی
آسیاب اولیه	اندازه خروجی سنگ‌شکن	بیشتر از ۵ میلی‌متر	کمتر یا مساوی ۲ میلی‌متر	الک کلوخه‌های ورودی به والتس ثانویه
والتس ثانویه	شکاف غلتک‌ها (Roller Gap)	مساوی یا بیشتر از ۱٫۵ میلی‌متر	کمتر یا مساوی ۰٫۵ تا ۰٫۸ میلی‌متر	فیلرگذاری میکرومتری پیش از هر شیفت
والتس ثانویه	دور تفاضلی (Differential Speed)	۱:۱ (سرعت برابر – بدون تنش برشی)	۱:۱٫۲ تا ۱:۱٫۳۵ (برش و رنده‌کردن حداکثری)	تاکومتر دیجیتال دور غلتک چپ و راست
کوره پخت	دمای زون پخت پیک	کمتر از ۸۸۰ درجه سانتی‌گراد (تکلیس ناقص)	۹۸۰ تا ۱۰۳۰ درجه سانتی‌گراد	ترموکوپل‌های سقفی نوع S کوره
کوره پخت	زمان ماند (Soaking Time)	کمتر از ۲ ساعت	۴ تا ۸ ساعت	کنترل سرعت حرکت واگن در کوره تونلی
کوره پخت	اتمسفر کوره	احیایی سنگین فاقد هوای ثانویه	اکسیدی یکنواخت (اکسیژن آزاد بالای ۳٪)	آنالایزر پرتابل گازهای خروجی دودکش

روش بازرسی و تست سریع آجر در پای کار

محموله آجر به کارگاه می‌رسد و راننده تریلی برگه تحویل را برای امضا پیش روی شما می‌گذارد. در این لحظه، اتکا به برگه آنالیز شیمیایی XRF ارائه‌شده توسط کارخانه یک خطای استراتژیک است. آزمون آزمایشگاهی کل نمونه آجر را پودر و همگن کرده و میانگین می‌گیرد؛ در نتیجه ممکن است درصد کل اکسید کلسیم نمونه را ۳ درصد و کاملاً ایمن نشان دهد. اما این برگه به شما نمی‌گوید که آیا این ۳ درصد کلسیم به‌صورت بلورهای پراکنده و خنثی در بافت آجر پخش شده یا به شکل پنج دانه قلوه‌سنگ آهکی نخودی در مغز آجرها جا خوش کرده است!

بارانداز پروژه باید دقیقاً مانند گیت بازرسی پرواز عمل کند؛ ناظری که آجر را بدون آزمون فیزیکی تحویل می‌گیرد، شبیه مأموری است که بدون بررسی بار به مسافری مشکوک اجازه ورود می‌دهد. گره‌ک آهکی درست همان مسافر خطرسازی است که اگر وارد بدنه نما شود، کل پروژه را به گروگان خواهد گرفت.

برای راستی‌آزمایی دقیق، از متدولوژی نمونه‌برداری طبقه‌ای تصادفی استفاده کنید:
* از هر تریلی دقیقاً ۳۰ قالب آجر بیرون بکشید:
* ۱۰ قالب از رج‌های بالایی بار (بررسی وضعیت هوادیدگی سطحی و خطاهای پالت‌چینی)
* ۱۰ قالب از هسته مرکزی و اعماق تریلی (بررسی یکنواختی پخت در نقاط کور بارگیر)
* ۱۰ قالب از ردیف‌های پایینی و چسبیده به کفی (بررسی اثر فشار باربری و رطوبت زیرین)

تمامی ۳۰ قالب آجر را با ضربه قاطع تیشه تیز بنایی از وسط به دو نیم بشکنید. مقطع تازه شکسته شده را زیر تابش مایل نور خورشید یا نورافکن دستی ۱۰۰۰ لومن با زاویه ۳۰ تا ۴۵ درجه بررسی کنید؛ هرگونه ناخالصی سفیدرنگ گچی یا آهکی در این زاویه تابش، سایه انداخته و برجستگی فیزیکی خود را فاش می‌کند. برای اثبات ماهیت شیمیایی ذره، یک قطره محلول اسید کلریدریک ۱۰ درصد روی دانه سفید بچکانید؛ جوشش آنی حباب‌های دی‌اکسید کربن ماهیت کربناته و آهکی آن را برملا می‌سازد.

خط قرمزهای قطعی برای رد کامل محموله پیش از تخلیه:
۱. مشاهده حتی یک ذره آهکی با قطر بزرگ‌تر از ۱ میلی‌متر در مقطع شکست هر یک از نمونه‌ها.
۲. مشاهده بیش از ۳ ذره آهکی با ابعاد بین ۰٫۵ تا ۱ میلی‌متر که دارای برجستگی مکانیکی ملموس باشند.
۳. مردود شدن بیش از ۱ قالب آجر از میان کل ۳۰ قالب تست‌شده.

با مشاهده هر یک از این سه نشانه، بارنامه نباید مهر و امضا شود؛ تخلیه بار را فوراً متوقف کنید و تریلی را بدون فوت وقت به کارخانه مبدا برگردانید. گنجاندن شرط حقوقی «تخلیه منوط به قبولی در آزمون شکست تیشه در بارانداز» در پیش‌فاکتور، مسئولیت مالی دموراژ و خواب تریلی را مستقیماً متوجه تولیدکننده خواهد کرد.

تاثیر بسته‌بندی نایلونی پالت‌ها بر تشدید آلوئک

دیدگاه رایج در پروژه‌ها این است که پالت‌های بسته‌بندی‌شده با روکش نایلونی براق وکیوم، نشانه کیفیت ممتاز و محافظت اصولی مصالح هستند؛ اما در فیزیک ساختمان، این روکش پلاستیکی می‌تواند مانند یک بمب ساعتی عمل کند.

آجرهایی که تازه از کوره بیرون می‌آیند، هنوز حاوی ۱ تا ۳ درصد رطوبت فرآیندی درون ریزساختار خود هستند. وقتی پالت پوشیده در نایلون شرینک زیر تابش مستقیم آفتاب در محوطه کارگاه رها می‌شود، اثر گلخانه‌ای شدیدی شکل می‌گیرد. حبس حرارت، دمای هوای زیر نایلون را به ۵۵ تا ۷۰ درجه سانتی‌گراد می‌رساند و بخار آب آزادشده راه خروجی ندارد.

این شرایط دقیقاً محیط یک اتوکلاو طبیعی یا انکوباتور هیدروترمال را بازسازی می‌کند. حرارت بالا و بخار آب اشباع، واکنش گرمازای هیدراتاسیون آهک زنده به هیدروکسید کلسیم را به‌شدت تسریع می‌بخشند:

اکسید کلسیم (CaO) + آب (H₂O) در دمای ۵۵ تا ۷۰ درجه سانتی‌گراد ⬅ هیدروکسید کلسیم [Ca(OH)₂] + حرارت شدید واکنش (ΔH)

این جهش شیمیایی با ۱۰۰ تا ۳۵۰ درصد افزایش حجم خالص همراه است. در نتیجه این پدیده، آجرها پیش از آنکه پالت باز شود و به دست بنا برسد، تحت فشار انبساط درونی ذرات آهکی ترک خورده و اصطلاحاً درون بسته‌بندی خود متلاشی می‌شوند.

علاوه بر این، قرار دادن مستقیم پالت روی زمین خاکی یا کف بتنی غیرعایق، مکش مویینگی ایجاد می‌کند. خاک مرطوب، آب را از منافذ پایینی پالت به داخل می‌کشد، درحالی‌که نایلون فوقانی مانع تبخیر آن است؛ وضعیتی شبیه به اینکه فردی بارانی ضدآب بپوشد، در آب بایستد و چکمه‌هایش پر از آب باشد! رطوبت ورودی چاره‌ای جز نفوذ به بافت آجر و فعال کردن چاشنی‌های آهکی نخواهد داشت.

ریشه‌یابی آسیب در پالت‌های شرینک‌شده:
* عامل محیطی: تابش مستقیم آفتاب و محبوس شدن گرما زیر نایلون (افزایش دما تا مرز ۷۰ درجه)
* محرک شیمیایی: تبدیل پالت به اتاقک بخار اشباع و فعال‌سازی فرآیند هیدراتاسیون آهک زنده
* برآیند فیزیکی: انبساط ۳۵۰ درصدی کانی‌ها و متلاشی شدن بافت آجر پیش از رسیدن به دست استادکار
* تشدیدکننده کارگاهی: مکش رطوبت خاک از زیر پالت به علت عدم اجرای سد مویینگی

دستورالعمل حیاتی دپو در کارگاه:
* ارتفاع کف پالت از سطح خاک باید حداقل ۱۵ سانتی‌متر باشد (با استفاده از پالت دوبل چوبی یا بلوک‌های بتنی تراز) تا سد مویینگی شکل گیرد و تماس با نم زمین قطع شود.
* پوشش‌های نایلونی شرینک باید بلافاصله پس از تخلیه با تیغ موکت‌بری از چهار طرف شکافته شوند تا امکان تهویه آزاد و تنفس مصالح فراهم گردد.
* برای محافظت در برابر بارندگی، صرفاً از چادرهای برزنتی تنفس‌پذیر (Breathable Canvas) با فاصله تهویه مناسب از بدنه پالت استفاده کنید.

مقایسه هزینه کنترل کیفی با خسارت تعویض نمای آجری

اگر کارخانه‌دار برای تعویض یا سنگ‌زدن غلتک‌های والتس مقاومت می‌کند، یا اگر سرپرست کارگاه صرف نیم ساعت زمان برای آزمون شکست ۳۰ قالب آجر در بارانداز را اتلاف وقت می‌داند، به این دلیل است که درک درستی از هزینه‌های تصاعدی چرخه عمر پروژه ندارند. مهندسی کیفیت این چالش مدیریتی را با فرمولی روشن پاسخ می‌دهد: قانون ۱۰ برابری سیتِر (Sitter’s Rule of Ten).

طبق قاعده سیتِر، هزینه مهار و اصلاح یک عیب کیفی در هر مرحله از چرخه عمر ساخت، بر مبنای یک تصاعد هندسی با پایه ۱۰ افزایش می‌یابد:

هزینه در فاز n = هزینه پایه اولیه × ۱۰ به توان (n – ۱)

این رابطه مهندسی نشان می‌دهد که غفلت از اصلاح عیب، چگونه هزینه‌ها را در چهار ایستگاه بحرانی چند برابر می‌کند:

• فاز ۱: فرآوری در کارخانه (هزینه پایه – ضریب 1X)
  هزینه‌های پایه‌ای نظیر فیلرگیری دوره‌ای غلتک‌های والتس، تأمین سوخت مازاد برای حفظ زمان ماند ۵ ساعته کوره و کنترل الک‌ها. این بخش، کمترین هزینه ممکن برای تضمین سلامت متریال است.

• فاز ۲: بارانداز پروژه (هزینه غربالگری – ضریب 10X)
  اگر محصول معیوب از کارخانه خارج شود، هزینه متوقف کردن تریلی، انجام ۳۰ تست شکست تیشه، پرداخت جریمه دموراژ و خواب کوتاه‌مدت کارگاه دقیقاً ده برابر تنظیمات اولیه کارخانه تمام می‌شود؛ با این حال، هنوز جلوی یک خسارت کمرشکن گرفته شده است.

• فاز ۳: ترمیم روی نمای اجراشده (هزینه درمان بالینی – ضریب 100X)
  اگر آجر معیوب روی نما بنشیند و بعد از نخستین بارندگی زمستانه لب‌پَر شود، هزینه مهار بحران صد برابر خواهد شد: برپایی داربست و کلایمر در ارتفاع، دستمزد بالای نیروی متخصص برای تراش موضعی پلاک‌ها با مینی‌فرز، تخلیه مکانیکی گره‌ک‌ها، شستشوی اسیدی، ماستیک‌کاری اصلاح‌شده پلیمری و اجرای نانو برای کل سطح نما.

• فاز ۴: بحران سازه‌ای و منازعات حقوقی (هزینه فاجعه – ضریب 1000X)
  اگر دامنه تخریب آهک گسترده شود و پلاک‌های آسیب‌دیده خطر سقوط پیدا کنند، کار به فاز بحرانی می‌رسد: مهندس ناظر برگه پایان‌کار را امضا نمی‌کند، کارفرما وارد دعوای حقوقی می‌شود و حکم به خلع ید یا تخریب کامل نما صادر می‌گردد. جمع‌آوری نما، خرید دوباره مصالح و جبران خسارات جانبی، هزینه‌ای فراتر از هزار برابر یک تنظیم ساده دهانه والتس در کارخانه تحمیل خواهد کرد.

سند مهار بحران آلوئک با یک چک‌لیست دقیق در بارانداز بسته می‌شود؛ نقطه‌ای حساس که در آن یک مهندس مسلط، تنها با یک تیشه بنایی و دانشی عمیق از رفتار اکسید کلسیم، از سرمایه مالی، اعتبار حرفه‌ای و ایمنی جانی انسان‌ها پاسداری می‌کند.

سوالات متداول درباره آلوئک آجر

سر ساختمان، درست در همان لحظه‌ای که اولین پوسته آجر نما با صدای ترق ضعیفی جدا می‌شود و روی تخته‌بنایی می‌افتد، بازی مقصریابی شروع می‌شود: بنا پای ملات را پیش می‌کشد، مجری تقصیر را گردن باران هفته پیش می‌اندازد و کارخانه‌دار ادعا می‌کند آجرش «درجه یک صادراتی» بوده است. برای بستن پرونده این ابهامات و ایجاد یک خط‌کش مشترک فنی، پاسخ‌های قطعی، محاسباتی و حقوقی زیر را بر پایه ضوابط نظام مهندسی و فیزیک شکست مصالح پیش رویتان گذاشته‌ایم.

۱. چرا آلوئک چند هفته پس از اجرای نما نمایان می‌شود؟

پاسخ در یک جمله: نفوذ رطوبت در شرایط واقعی دیوار پیوسته نیست؛ چرخه‌های متناوب تر و خشک شدن و سد تبخیر سطحی، دسترسی آب به گرهک‌های آهکی عمقی (۱۰ تا ۲۵ میلی‌متری) را بین ۱۴ تا ۴۵ روز به تأخیر می‌اندازند.

طبق نظریه نفوذ فیلیپ و رابطه لاپلاس–واشبورن (x = S cdot sqrt{t})، اگر یک قالب آجر رسی پخته در تماس یکنواخت با آب آزاد قرار گیرد، با ضریب نفوذپذیری مویینگی متداول آن (S = 0.8 تا 1.8 text{ mm/min}^{0.5})، جبهه رطوبت ظرف حدود ۶۹ دقیقه به عمق ۱۰ میلی‌متری و ظرف ۲۷۸ دقیقه (کمتر از ۵ ساعت) به عمق ۲۰ میلی‌متری می‌رسد.

اما چرا نما همان روز اول کار منفجر نمی‌شود؟ زیرا آجر در کارگاه درون استخر آب غوطه‌ور نیست. رطوبت ملات یا نم حاصل از بارندگی، به محض نفوذ در هزارتوی مویینگی، درگیر چرخه‌های پی‌درپی تبخیر سطحی و هوای آزاد می‌شود.

این جریان رطوبت درست شبیه حرکت آرام شعله در فتیله‌ای است که با لایه‌ای ضخیم از موم پوشانده شده باشد؛ آب با سرعتی متناوب و دست‌به‌عصا پیش می‌رود. تا زمانی که این جبهه نم به هسته کلسیمی محبوس در عمق بافت نرسد و آن را پیوسته سیراب نکند، هیچ نشانه‌ای از بیرون دیده نخواهد شد. تکمیل این زنجیره هیدراتاسیون در عمق، دقیقاً بین ۲ تا ۶ هفته زمان می‌برد.

۲. چه فرآیندی باعث تاخیر در شکفتن آهک داخل آجر می‌شود؟

پاسخ در یک جمله: آهک پخته‌شده در کوره به دلیل ساختار بلوری متراکم، دوره القایی طولانی دارد؛ رشد بلورهای پرتلندیت پس از پر کردن منافذ، فشاری فراتر از ۵۰ مگاپاسکال ایجاد کرده و مقاومت کششی ضعیف آجر (حداکثر ۳٫۵ مگاپاسکال) را می‌شکافد.

وقتی ناخالصی سنگ‌آهک همراه گل خام وارد کوره پخت می‌شود، در دمای ۹۰۰ تا ۱۰۵۰ درجه سانتی‌گراد کلسینه شده و به اکسید کلسیم سخت‌پز تبدیل می‌گردد. بلورهای اکسید کلسیم سخت‌پز برخلاف آهک معمولی، شبکه‌ای بسیار فشرده با واکنش‌پذیری کند دارند. رویدادهای درون بافت سرامیک در این بازه، طی سه گام فیزیکی-شیمیایی رخ می‌دهد:

• گام اول؛ دوره القایی و سکوت ظاهری (روز ۱ تا ۷): مولکول‌های آب به سطح گرهک می‌رسند، اما به دلیل تراکم شبکه سخت‌پز، هیدراتاسیون بسیار کند است و هیچ تنش مکانیکی قابل اندازه‌گیری تولید نمی‌شود.
• گام دوم؛ رشد پرتلندیت و تجمع کرنش (هفته ۲ تا ۴): با واکنش تدریجی، اکسید کلسیم به هیدروکسید کلسیم (بلورهای پرتلندیت) تبدیل می‌شود. این دگرگونی با اتساع حجمی ۱۲۵ تا ۳۵۰ درصدی همراه است. در این بازه، بلورها ابتدا فضای خالی حفرات و تخلخل باز اطراف گرهک را پر می‌کنند؛ به همین دلیل در این مدت سطح نما کاملاً سالم و بی‌نقص به نظر می‌رسد.
• گام سوم؛ عبور از کرنش نهایی و شکست ترد (هفته ۴ تا ۶): وقتی منافذ باز اشباع شدند، بلورها همچنان گسترش می‌یابند و تنش بلوری به دیواره‌های صلب سرامیک وارد می‌شود. این فشار از ۵۰ مگاپاسکال فراتر رفته و در هسته‌های متراکم تا ۱۰۰ مگاپاسکال نیز ثبت می‌شود.

از آنجا که مقاومت کششی آجر رسی تنها ۱٫۵ تا ۳٫۵ مگاپاسکال و حد نهایی کرنش کششی آن فقط ۰٫۰۲ تا ۰٫۰۵ درصد است، بدنه آجر توان تغییر شکل الاستیک ندارد؛ تسلیم کشش شده و با شکستی ترد، یک قلوه‌سنگ مخروطی را به بیرون شلیک می‌کند.

۳. چرا زنجاب کوتاه‌مدت خطر آلوئک را افزایش می‌دهد؟

پاسخ در یک جمله: آب خنثی‌کننده شیمیایی آهک نیست بلکه ماشه هیدراتاسیون آن است؛ غوطه‌وری ۱۰ دقیقه‌ای بمب ساعتی را در نما کوک می‌کند، اما زنجاب ۲۴ ساعته یک تست استرس است که آجر معیوب را قبل از بالا رفتن از داربست آشکار و حذف می‌سازد.

یک باور سنتی و اشتباه در کارگاه‌ها رایج است که می‌گویند «آب زدن، آهک آجر را می‌کُشد». از نظر شیمیایی، آب هرگز نابودکننده آهک نیست، بلکه کاتالیزور مستقیم انبساط آن است.

اگر کارگر آجر را تنها ۲ تا ۱۰ دقیقه در بشکه آب فرو ببرد، رطوبت فقط ۲ تا ۵ میلی‌متر در بافت نفوذ می‌کند. این رطوبت ناقص، دقیقاً نقش کبریت را برای باروت گرهک‌های نیمه‌عمیق بازی می‌کند؛ آب به اندازه فعال‌سازی واکنش وارد شده، اما فرصت تکمیل انبساط را در حوضچه پیدا نمی‌کند. این آجر روی نما کار گذاشته می‌شود و هفته‌ها بعد با کمک آب ملات، انفجار موضعی خود را کامل می‌کند.

در مقابل، غوطه‌وری کامل به مدت ۲۴ ساعت، حکم داروی درمان ندارد، بلکه مانند بردن متریال روی تردمیل تست ورزش سنگین است. در ۲۴ ساعت، اشباع مویینگی کامل شده و بیش از ۹۰ درصد گرهک‌های فعال هیدراته می‌شوند. آجری که ناخالصی داشته باشد، همان‌جا کف حوضچه متلاشی و لب‌پَر می‌شود و فرصت صعود به ارتفاع نما را پیدا نمی‌کند.

۴. چرا ترمیم آلوئک با چسب ۱۲۳ و گرد آجر اشتباه است؟

پاسخ در یک جمله: به دلیل اختلاف ۱۸ برابری ضریب انبساط حرارتی، در نوسان دمایی روز و شب نما، تنش برشی بین ۳٫۶ تا ۴٫۵ مگاپاسکال در خط اتصال شکل می‌گیرد و ترمیم با اولین تغییر فصل پوسته شده و فرو می‌ریزد.

پر کردن حفره آلوئک با چسب سیانوآکریلات (چسب ۱۲۳) و پودر آجر، دقیقاً مانند ترمیم پوسیدگی دندان با آدامس بادکنکی است؛ ترفندی سریع برای پنهان‌کاری که پایه‌های مهندسی را نادیده می‌گیرد. علت شکست قطعی این روش، ناهماهنگی شدید ضریب انبساط حرارتی خطی (alpha) میان پلیمر و سرامیک است:

• ضریب انبساط حرارتی آجر رسی پخته: ۵ تا ۷ در ۱۰ به توان منفی ۶ (1/text{K})
• ضریب انبساط حرارتی رزین سیانوآکریلات: ۸۰ تا ۱۱۰ در ۱۰ به توان منفی ۶ (1/text{K})

پلیمر چسب بین ۱۲ تا ۱۸ برابر سریع‌تر و عمیق‌تر از بافت آجر با گرما و سرما تغییر طول می‌دهد. در شرایط اقلیمی ایران که اختلاف دمای شب و روز سطح نما به آسانی به ۴۰ درجه سانتی‌گراد می‌رسد، کرنش تفاضلی شدیدی رخ می‌دهد:

Deltaepsilon = (alpha_{text{glue}} – alpha_{text{brick}}) times Delta T approx (90 – 6) times 10^{-6} times 40 approx 3.36 times 10^{-3}

با احتساب مدول الاستیسیته چسب خشک‌شده (E = 1200 text{ to } 1500 text{ MPa})، تنش برشی حرارتی ایجادشده در مرز اتصال آجر و چسب به ۳٫۶ تا ۴٫۵ مگاپاسکال می‌رسد. چسبندگی برشی اتصال به یک بستر خاکی و پر از گردوغبار آجر، در بهترین شرایط زیر ۲ مگاپاسکال است؛ بنابراین، این وصله مصنوعی هیچ شانسی برای بقا در برابر تغییر فصول نخواهد داشت.

۵. معایب استفاده از چسب فوری در ترمیم نمای آجری چیست؟

پاسخ در یک جمله: اشعه فرابنفش ظرف کمتر از ۹۰ روز پیوندهای پلیمری چسب ۱۲۳ را تخریب کرده و نفوذناپذیری بخار آن، با مسدودسازی تنفس آجر، شوره‌زدگی حلقوی زننده‌ای دور تا دور حفره می‌سازد.

رزین‌های مونوپلیمر اتیل‌سیانوآکریلات هیچ‌گونه پایدارکننده نوری در برابر تابش فرابنفش خورشید ندارند. مطابق استانداردهای ارزیابی هوازدگی تسریع‌شده (ASTM G154 و ISO 4892):

• در بازه ۲۰۰ تا ۳۰۰ ساعت تابش پرتو UV، اکسیداسیون ساختاری آغاز شده و سطح ترمیم زرد، مات و بدقواره می‌شود.
• در بازه ۴۰۰ تا ۵۰۰ ساعت (معادل ۶۰ تا ۹۰ روز تابش مستقیم آفتاب در اقلیم ایران)، زنجیره‌های مولکولی پلیمر دچار شکست شده و بیش از ۷۰ درصد مقاومت اتصال از بین می‌رود.

همچنین، چسب قطره‌ای یک سد بخار موضعی و کاملاً نفوذناپذیر در پوسته نما ایجاد می‌کند. رطوبتی که باید از عمق آجر تبخیر شود و بیرون بیاید، پشت این لکه پلاستیکی مسدود می‌شود. آب راه خود را به سمت کناره‌های چسب کج می‌کند و هنگام خروج از لبه‌های اتصال، نمک‌های محلول را رسوب داده و یک شوره‌زدگی سفید حلقوی به دور جای زخم آلوئک به جا می‌گذارد.

مشخصه فنی و فیزیکی	آجر رسی پخته (Clay Brick)	چسب فوری سیانوآکریلات (123)	بتونه روغنی / رزین آلکید	ملات پایه سیمانی اصلاح‌شده نانو
ضریب انبساط حرارتی (alpha)	۵ تا ۷ times 10^{-6} text{ K}^{-1}	۸۰ تا ۱۱۰ times 10^{-6} text{ K}^{-1}	۶۰ تا ۱۰۰ times 10^{-6} text{ K}^{-1}	۸ تا ۱۰ times 10^{-6} text{ K}^{-1}
نسبت کرنش حرارتی به آجر	۱٫۰ (مبنا)	۱۲ تا ۱۸ برابر	۱۰ تا ۱۵ برابر	۱٫۲ تا ۱٫۴ برابر
مقاومت در برابر اشعه UV خورشید	نامحدود (پایدار معدنی)	زوال قطعی زیر ۳۰۰ ساعت	زوال زیر ۵۰۰ ساعت	کاملاً پایدار و مقاوم به UV
نفوذپذیری بخار آب (mu)	تنفس‌پذیر (mu approx 10-15)	نفوذناپذیر مطلق (سد بخار)	نیمه‌مسدود (ایجاد پوسته)	همگن با آجر نما (mu approx 15-20)
طول عمر دوام در نمای خارجی	بیش از ۵۰ سال	کمتر از ۹۰ روز	کمتر از ۶ ماه	بیش از ۱۵ سال
وضعیت پذیرش مهندسی	تایید ساختاری	مردود فنی و ساختمانی	مردود فنی و ساختمانی	پذیرش مشروط کارگاهی

۶. حد مجاز آلوئک در مبحث پنجم و استاندارد ۷ چقدر است؟

پاسخ در یک جمله: تلورانس آلوئک در آجر نمای خارجی «صفر مطلق» است و وجود حتی یک عارضه مجوزی برای رد کل محموله است؛ در حالی که برای آجر تیغه‌چینی پشت‌کار، تا سقف ۲۰ درصد قطعات مجاز دانسته شده است.

مرزبندی حقوقی مقررات ساختمان میان آجر نما و آجر توکار، شبیه تمایز وسواس‌گونه دیدن یک تار مو در بشقاب غذای رستوران در مقایسه با وجود کاه و گردوغبار در یک انبار غلات است؛ اولی هیچ خطایی را برنمی‌تابد و دومی دارای آستانه پذیرش تعریف‌شده است:

• در آجر نمای بیرونی (رده الف استاندارد ملی ۷ و بند ۵-۲-۲ مبحث پنجم): سطح آجر باید کاملاً عاری از هرگونه آلوئک، ترک و نمک‌های مضره باشد. عبارت حقوقی صریح در آیین‌نامه، عدم وجود هرگونه عارضه است. مهندس ناظر از نظر قانونی مجاز نیست حتی یک قالب آجر شکفته‌شده را روی نمای آزاد تایید کند.
• در آجر توکار و پشت‌کار (بند ۵-۲-۲-۳ مبحث پنجم): صرفاً برای دیوارهای غیرباربر و تیغه‌هایی که در مراحل بعدی کار با اندود ضخیم (نظیر گچ‌وخاک یا ماسه‌سیمان) پوشانده می‌شوند، وجود آلوئک در حداکثر ۲۰ درصد قالب‌ها مجاز شمرده شده است؛ به این شرط که به استقامت کلی دیوار آسیبی نزند.

۷. نحوه رد کردن محموله آجر مشکوک به آلوئک در کارگاه چگونه است؟

پاسخ در یک جمله: از دپو ۳۰ قالب تصادفی برداشته شده، ۲۴ ساعت در آب سرد و ۴ ساعت در آب جوش قرار می‌گیرند؛ در بار نما مشاهده حتی ۱ آجر معیوب (D > 0%) و در بار پشت‌کار آسیب بیش از ۶ آجر (D > 20%) کل محموله را مردود و مرجوع می‌کند.

برای قضاوت قطعی و خروج از مناقشات کارگاهی، آزمون تسریع‌شده شکفته‌شدن طبق بندهای استاندارد ملی ایران شماره ۷ در چهار گام زیر پیاده‌سازی می‌شود:

1. نمونه‌برداری تصادفی: از بخش‌های مختلف محموله تخلیه‌شده (شامل لایه‌های زیرین، میانی و سطحی پالت‌ها)، دقیقاً ۳۰ قالب آجر سالم بدون شکستگی اولیه انتخاب کنید.
2. اشباع در آب سرد: نمونه‌ها را به مدت ۲۴ ساعت در مخزن آب معمولی با دمای محیط غوطه‌ور سازید تا شبکه مویینگی کاملاً پر شود.
3. تست تسریع حرارتی (جوشاندن): آجرها را مستقیماً به ظرف آب جوش ۱۰۰ درجه سانتی‌گراد انتقال دهید و اجازه دهید به مدت ۴ ساعت مداوم بجوشند تا واکنش شیمیایی اکسید کلسیم سخت‌پز شبیه‌سازی و به انتها برسد.
4. بازرسی و محاسبه شاخص خرابی: پس از سرد شدن آرام آجرها، تعداد قالب‌هایی که دچار پریدگی لبه، پوسته شدن مخروطی یا نمایان شدن هسته سفید آهکی شده‌اند شمارش شده و درصد خرابی (D) محاسبه می‌شود:

D = left(frac{N_{text{defective}}}{N_{text{total}}}right) times 100

• تصمیم‌گیری برای آجر نما: چنانچه حتی ۱ آجر از ۳۰ نمونه دچار بیرون‌زدگی مخروطی شود (D > 0%)، صورت‌جلسه کسر کیفیت و عدم انطباق بلافاصله امضا شده و کل بارنامه مردود می‌گردد. پیمانکار ملزم به تخلیه و عودت محموله از کارگاه است.
• تصمیم‌گیری برای آجر پشت‌کار: اگر تعداد آجرهای آسیب‌دیده از ۶ قالب فراتر رود (D > 20%)، کل محموله فاقد حداقل‌های کیفی مبحث پنجم بوده و تخلیه بارنامه متوقف می‌شود.

جمع‌بندی؛ چک‌لیست کنترل آلوئک برای ناظر و مجری نما

روی داربست که می‌ایستید و باد سرد پاییز به صورتتان می‌خورد، اولین چیزی که نگاهتان را میخکوب می‌کند، فرورفتگی‌های سفیدرنگ و دهان‌بازکرده‌ای است که درست چند روز پس از اولین باران روی نمای آجری نوساز قد علم کرده‌اند. پیمانکار در کنارتان ایستاده و اصرار دارد: «مهندس، چیزی نیست؛ با کمی بتونه هم‌رنگ و چسب سنگ سر و ته قضیه را هم می‌آوریم!»

اما دست نگه دارید. درست همین‌جاست که تفاوت یک نگاه تفننی با مهندسیِ متعهد به رفتار مصالح مشخص می‌شود. برخورد با عارضه آلوئک، بازی با حدس و گمان نیست؛ پدیده‌ای است با ریشه‌های مشخص در علم سرامیک و واکنش‌های شیمیایی سنگ‌آهک. بیایید بی‌تعارف و شفاف، متر و معیارهای قطعی را بررسی کنیم تا بدانیم دقیقاً کجا می‌توان پلاک آسیب‌دیده را نجات داد و از چه نقطه‌ای به بعد، هرگونه تلاش برای ترمیم موضعی، چیزی جز هدر دادن منابع و پذیرش ریسک سقوط سنگین مصالح نیست.

معیار تصمیم‌گیری میان ترمیم موضعی یا تعویض کل آجر نما

مرز باریکی وجود دارد که در آن پرونده «ترمیم و ماستیک‌کاری» برای همیشه بسته می‌شود و ناظر باید مستقیماً سراغ گزینه جراحی سنگین، یعنی دمونتاژ و تعویض کامل پلاک برود.

این خط تفکیک در راهنماهای تخصصی انجمن صنایع آجر آمریکا (BIA Technical Notes 20 & 46) و استاندارد ACI 546R به‌روشنی فرمول‌بندی شده است. برای این تصمیم‌گیری، دو مقیاس را هم‌زمان روی شابلون ارزیابی خود بگذارید:

معیار قطعی ورود به فاز تعویض کامل (Replacement):
اگر عمق تخریب فراتر از ۱۰ میلی‌متر برود، یا بیش از ۱۵٪ از سطح نمایان پلاک فروبریزد، یا بیش از ۲ گره‌ک فعال در گوشت یک آجر شناسایی شود، هرگونه پچینگ موضعی ممنوع و تعویض کامل قطعه الزامی است.

۱. در مقیاس تک‌پلاک آجر

اگر عمق حفرات حاصل از بیرون‌زدگی و قلوه‌کن شدن پوسته آجر از ۱۰ تا ۱۵ میلی‌متر فراتر برود (یا از یک‌سوم ضخامت کل پلاک عبور کند)، دیگر هسته ساختاری سالمی برای چفت‌وبست مکانیکی ملات ترمیمی باقی نمانده است. در آجرهای مجوف (سوراخ‌دار)، چنانچه ضخامت جداره پوسته باقی‌مانده به کمتر از ۱۰ میلی‌متر برسد، هرگونه فشار موضعیِ بعدی جداره را خرد خواهد کرد.

از سوی دیگر، شاخص مساحت نیز تعیین‌کننده است: چنانچه بیش از ۱۵ الی ۲۰ درصد از کل سطح نمایان قطعه در اثر انفجار موضعی از میان رفته باشد، یا بیش از ۲ الی ۳ گره‌ک آهکی فعال در یک پلاک منفرد شناسایی شود، کارایی مصالح خاتمه یافته است. وقتی پیوند کریستالیِ حاصل از پخت در کوره در اثر انبساط حجمی آهک آزاد پودر می‌شود، ماستیک‌کاری روی آن درست شبیه مالیدن ملات روی توده‌ای از شن روان است؛ بستر زیرین قدرت چسبندگی ندارد و ملات ترمیمی در نخستین افت شدید دما طبله خواهد کرد و فرو خواهد ریخت.

۲. در مقیاس پهنه نما

اگر تراکم پلاک‌های آسیب‌دیده در هر مترمربع از ۱۰ تا ۱۵ درصد (معادل ۶ الی ۸ پلاک در هر مترمربع) بیشتر شود، یا در یک مترمربع متمرکز بیش از ۵ حفره فعال مشاهده کنید، دیگر مجاز به لکه‌گیری نقطه‌ای نیستید.

مهم‌تر از همه، پیوند برشی آجر با بستر دوغاب پشت آن است؛ اگر تخریب ساختاری آجر موجب شده باشد که بیش از ۲۰ درصد از سطح اتصال قطعه با ملات چسباننده پشتی دچار تورق و جداشدگی (Delamination) شود، کل پلاک ناپایدار است و باید بی‌درنگ از بافت نما خارج گردد.

چرا نباید بلافاصله پس از مشاهده آلوئک اقدام به ترمیم کرد؟

بزرگ‌ترین خطای اجرایی در مواجهه با آلوئک، مداخله زودهنگام است. بارندگی رخ می‌دهد، آهک زنده رطوبت می‌کشد، حجمش تا سه برابر منبسط می‌شود، پوسته آجر را پرتاب می‌کند و تیم اجرایی بلافاصله فردا صبح با کاردک و رزین روی داربست می‌رود تا نما را ترمیم کند. این رفتار دقیقاً مثل این است که در میانه پس‌لرزه‌های شدید زمین‌لرزه، شروع به گچ‌کاری ترک‌های دیوار کنید.

واکنش هیدراتاسیون اکسید کلسیم آزاد (CaO) به هیدروکسید کلسیم، دارای یک دوره کمون و تثبیت ترمودینامیکی است. در شرایط طبیعی، این فرآیند دست‌کم ۲۱ تا ۲۸ روز (۳ الی ۴ هفته) پس از اولین جذب رطوبت زمان می‌برد. گره‌ک‌هایی که در دمای بالای کوره اصطلاحاً «بیش‌پخته» (Dead-burnt Lime) شده‌اند، ساختار بلوری به‌شدت متراکمی دارند و آب را بسیار کند جذب می‌کنند. سینتیک واکنش این ذرات به‌گونه‌ای است که شکفته شدن آن‌ها ممکن است بین ۶ الی ۸ هفته (۴۵ الی ۶۰ روز) طول بکشد. مداخله پیش از هفته سوم یا چهارم، یعنی پر کردن حفره‌ای که کانون پنهان آن هنوز به‌طور کامل منبسط نشده است؛ نتیجه این شتاب‌زدگی، پرتاب شدن ملات ترمیمی جدید توسط پس‌لرزه‌های فشاری آهک زیرین خواهد بود.

پروتکل راستی‌آزمایی شتاب‌یافته در کارگاه

اگر کارفرما برای جمع‌آوری داربست تعجیل دارد و زمان کافی برای سپری شدن دوره کمون طبیعی در اختیار ندارید، نباید ریسک کنید. راه‌حل فنی، شبیه‌سازی شرایط بحرانی است:
۱. پهنه مشکوک نما را به مدت ۷۲ ساعت پیوسته با آب‌پاش‌های مه‌پاش تحت رطوبت اشباع قرار دهید.
۲. بلافاصله داربست نما را با نایلون‌های ضخیم بپوشانید تا یک محیط گلخانه‌ای بسته با رطوبت نسبی بالای ۹۰ درصد ایجاد شود؛ این شرایط را به مدت ۷ روز پایدار نگه دارید.
۳. پوشش نایلونی را باز کنید و نما را به مدت ۱۰ روز پایش نمایید. اگر در طول این ده روز هیچ دهانه‌بازکردگی یا پوسته شدن جدیدی ثبت نشد، سینتیک واکنش آهک در آن مقطع به تعادل رسیده و پنجره مجاز برای جراحی و ماستیک‌کاری باز شده است.

جدول راهنمای تصمیم‌گیری در مواجهه با آلوئک نما

برای اینکه بدون سردرگمی، وضعیت هر مترمربع از نما را در محل پروژه دسته‌بندی و تعیین تکلیف کنید، این ماتریس سه سطحی، مرجع تصمیم‌گیری شما روی داربست خواهد بود:

کد تریاژ	وضعیت پاتولوژیک آجر	شاخص‌های کمی (عمق، تعداد، مساحت)	وضعیت پیوند ملات (تست ضربه صوتی)	اقدام مداخله‌ای الزامی	پروتکل اجرایی مجاز
سبز (سطحی / کم‌خطر)	حفرات ریز موضعی بدون آسیب به مغز پلاک	قطر < ۵ میلی‌متر عمق < ۴ میلی‌متر تعداد ≤ ۲ در پلاک	صدای زنگ‌دار تیز، کاملاً صلب و یکپارچه با دوغاب	درمان سرپایی (Micro-Patching)	تخلیه مکانیکی هسته آهک با فرز ظریف، خنثی‌سازی اسیدی، تزریق بتونه نفوذگر معدنی هم‌رنگ
زرد (عمیق / مرزی)	تخریب متمرکز و تهدید یکپارچگی موضعی قطعه	قطر ۵ تا ۱۵ میلی‌متر عمق ۴ تا ۱۰ میلی‌متر مساحت تخریب < ۱۵٪	صدای زنگ‌دار با لرزش خفیف، بدون لقی فیزیکی پلاک	جراحی ساختاری موضعی	فرزکاری مخروطی به فرم دم‌چلچله‌ای، شستشو، پرایمر اپوکسی، ملات تعمیری پلیمری و نانوسیلان آب‌گریز
سیاه (زوال ماتریس / پرخطر)	قلوه‌کن شدن گسترده، ترک‌های شعاعی، پوکیدگی مغزی	عمق > ۱۰ میلی‌متر (یا > ۱/۳ ضخامت) حفرات > ۳ عدد مساحت تخریب > ۱۵٪	صدای بم و توخالی (Dull Thud) با لقی محسوس	قطع امید؛ دمونتاژ فوری و تعویض کامل (Replacement)	تخلیه ایمن پلاک با فرز شیارزن و مغار، تراش ملات تا بستر صلب، نصب آجر نو زنجاب‌شده استاندارد

بررسی صرفه اقتصادی ترمیم موضعی در مقایسه با تعویض نما

گاهی اوقات چالش اصلی فنی نیست، بلکه پای مدیریت بهینه هزینه و زمان در میان است. فرض کنید پیمانکار ادعا می‌کند تمام حفرات، حتی نمونه‌های عمیق را با جراحی موضعی ترمیم خواهد کرد. باید حساب و کتاب کارگاهی را روی میز گذاشت:

جراحی اصولی و استانداردِ یک تک‌حفره (شامل تراش فرز مخروطی، خنثی‌سازی اسیدی، اعمال پرایمر، لایه‌گذاری پلیمری و رنگ‌سازی سنکرون) دست‌کم ۳۵ تا ۴۵ دقیقه نفر-ساعت کار دقیق مرمت‌کار ماهر می‌طلبد و هزینه کیت‌های الاستومریِ مقاوم به اشعه فرابنفش (UV) نیز بالاست. در نقطه مقابل، تخلیه کامل یک پلاک آجر معیوب و جاگذاری آجر جدید، تنها ۲۰ تا ۳۰ دقیقه نفر-ساعت از یک استادکار نمای مجرب زمان می‌برد و هزینه مصالح آن صرفاً به قیمت یک قالب آجر سالم محدود می‌شود.

• در سطح تک‌پلاک: به‌محض اینکه تعداد حفره‌های فعال در یک آجر از ۲ عدد فراتر رفت، هزینه و زمان جراحی موضعی از تعویض کامل پلاک پیشی می‌گیرد.
• در سطح کل نما: اگر نرخ درگیری پلاک‌ها زیر ۱۲ درصد باشد، جراحی موضعی اقتصادی است. بازه ۱۲ تا ۲۰ درصد ناحیه خاکستری است و باید هزینه داربست‌بندی و دستمزد مقایسه شود؛ اما با عبور درگیری از ۲۰ درصد مساحت نما، لکه‌گیری موضعی علاوه بر تبدیل نما به تابلویی وصله‌پینه‌شده، بسیار گران‌تر از بازچینی ردیفی تمام خواهد شد.

پروتکل ۵ گانه تریاژ ایمنی نما در کارگاه

پیش از دست بردن به قلم و چکش، ناظر و مجری باید این پنج گام متوالی را پیاده‌سازی کنند:

1. ثبت هندسی و پاتولوژیک ابعاد عارضه: با کولیس عمق‌سنج و خط‌کش، ابعاد هندسی دقیق، عمق حفرات و تراکم در هر مترمربع ثبت و کدگذاری شود.
2. تست ضربه صوتی (Acoustic Hammer Sounding Test): با یک چکش سبک ۲۰۰ گرمی ضربات ملایمی به گوشه‌ها و مرکز پلاک‌ها وارد کنید. صدای تیز و کریستالی نشانه سلامت اتصال است؛ شنیدن صدای بم و توخالی به معنای متلاشی شدن ساختار درونی یا گسیختگی اتصال ملات پشت آجر بوده و زنگ خطر دمونتاژ فوری است.
3. ردگیری ترک‌های شعاعی با لوپ بزرگ‌نمایی: با استفاده از یک لوپ جیبی ۴۰ برابر، اطراف هر حفره را بررسی کنید. اگر ترک‌های مویین شعاعی به درزهای ملات بندکشی رسیده باشند، پلاک انسجام مکانیکی خود را از دست داده است.
4. کنترل چسبندگی سطحی (Pull-Off): روی نمونه‌های مشکوک، با چسباندن دالی و آزمون کشش سنجیده شود که آیا لایه سطحی تحمل بارهای مکش باد را دارد یا مستعد ورقه‌ورقه شدن است.
5. مهار فوری لایه‌های ناپایدار: هر پلاکی که در تست صوتی صدای پوک داد یا در آستانه سقوط قرار داشت، باید ظرف کمتر از ۲ ساعت با توری‌های کششی موقت مهار یا بلافاصله توسط اکیپ فنی از بافت نما خارج شود تا ایمنی جانی عابران به خطر نیفتد.

نحوه نگارش گزارش عدم انطباق (NCR) آجر توسط مهندس ناظر

بخش حساس کار زمانی فرا می‌رسد که نما ترمیم یا پلاک‌ها تعویض شده‌اند و پیمانکار با صورت‌جلسه‌ای در دست، از شما می‌خواهد امضا کنید تا پرونده دستور توقف یا گزارش عدم انطباق (NCR) بسته شود. هرگز با یک صورت‌جلسه معمولی که در آن نوشته شده «عملیات رفع عیب به رویت رسید و تایید شد»، خود را در معرض اتهام تضامنی در محاکم قضایی قرار ندهید. اگر دو سال بعد در یک یخبندان شدید، یکی از همین پلاک‌ها جدا شود و خسارت جانی یا مالی به بار آورد، پای کارشناس رسمی دادگستری به پرونده باز خواهد شد.

برای سلب کامل مسئولیت حقوقی و کیفری، صورت‌جلسه ترخیص کیفی و بستن NCR باید صراحتاً مشروط به گنجاندن این ۵ بند حقوقی-فنی الزام‌آور باشد:

• بند ۱: ثبت تخلف متریال از مراجع رسمی: در مقدمه صورت‌جلسه باید قید شود که مصالح وارده به کارگاه با الزامات استاندارد ملی ایران شماره ۷، استاندارد ۲۹۰۹ و مبحث پنجم مقررات ملی ساختمان مغایرت داشته و پدیده آلوئک ناشی از قصور در کنترل کیفی محموله آجر بوده است.
• بند ۲: تشریح دقیق شناسنامه فنی ترمیم: ذکر جزئیات روش اصلاحی، مدل و مشخصات پرکننده‌های پلیمری با تاکید بر تناسب ضریب انبساط حرارتی و مدول الاستیسیته ملات تعمیری با آجر پایه، به‌همراه درج مشخصات پوشش آب‌گریز نانوسیلان اعمال‌شده.
• بند ۳: ضمانت‌نامه رسمی و بانکی دوره پایش: پیمانکار باید ضمانت‌نامه کتبی معتبر با بازه زمانی ۲۴ الی ۳۶ ماه ارائه دهد؛ به‌گونه‌ای که نما حداقل دو سیکل کامل یخبندان و ذوب زمستانه را پشت سر بگذارد و عدم بازگشت هیدراتاسیون آهک عملاً اثبات شود.
• بند ۴: سلب مسئولیت مدنی و کیفری ناظر در برابر اشخاص ثالث: پیمانکار و کارفرما باید صراحتاً اقرار کنند که مهندس ناظر ایراد فنی را به‌موقع و بر اساس ضوابط گزارش کرده و مسئولیت هرگونه حادثه جانی، مالی و سقوط ناشی از پلاک‌های مستقر در نما در طول دوره بهره‌برداری، تماماً و منحصراً بر عهده پیمانکار نما و تامین‌کننده مصالح خواهد بود.
• بند ۵: ضبط ۵ تا ۱۰ درصدی سپرده حسن انجام کار: این درصد از مطالبات مالی مربوط به بخش نما باید تا پایان دوره پایش دوساله در حساب کارفرما بلوکه بماند و آزادسازی آن منوط به تاییدیه سلامت بصری و مکانیکی نما پس از زمستان دوم باشد.

با این چارچوب شفاف و مستند، نه وارد مجادلات فرساینده کارگاهی می‌شوید و نه ایمنی سازه و آرامش حرفه‌ای خود را به پای تعارف‌های اجرایی قربانی می‌کنید. مهندسی دقیق یعنی همین: شناخت ماهیت ذره‌به‌ذره مصالح، سنجش مرزهای تخریب با مترهای استاندارد و بستن منافذ خطا با مستندسازی قاطع و اصولی.
